otisk: карманный отпечаток
Брелок с экраном на электронной бумаге, без батареи и зарядки. Телефон по NFC передаёт картинку и сразу питает брелок, потом картинка держится на экране без питания.
О проекте
Для тех, кто хочет носить на ключах своё фото или картинку и менять её с телефона. Приложение обрезает фото до квадрата, переводит его в четыре цвета экрана и записывает на брелок касанием.
Как попробовать за минуту
Код и файлы платы закрыты, брелок ещё не собран. Проверять пока нечего, первый образец покажу в роликах.
Ограничения
- Физического образца пока нет: плата, корпус и приложения готовы в файлах, проверки на железе впереди.
- Хватит ли энергии настоящих телефонов на обновление экрана, ещё не доказано.
- Антенну на 13,56 МГц предстоит подстроить по измерениям.
- Сборка для iPhone без подписи, NFC на iPhone не проверен.
Из чего состоит
- NFC-чип NTAG5 link (NTP53321G0JTTZ): данные и питание от телефона
- Микроконтроллер STM32U031
- Экран на электронной бумаге 200×200: чёрный, белый, жёлтый, красный

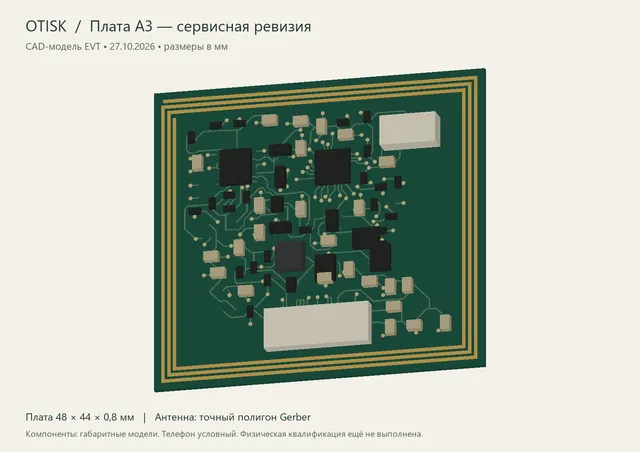

- Плата 48×44 мм, 4 слоя, 72 компонента

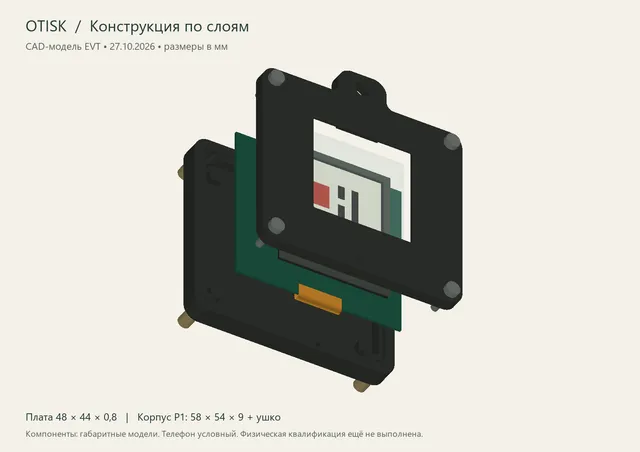

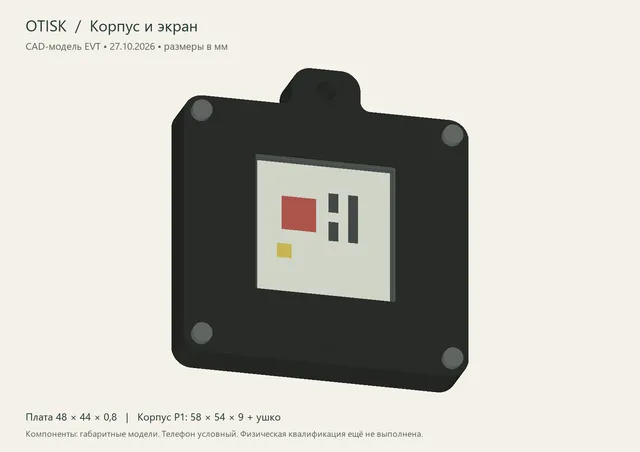

- Корпус из двух половинок PETG с окном из поликарбоната: 58×54×9 мм плюс ушко
- Приложения для Android и iOS
