Arduino Nano V3 или Arduino Pro Mini 5 В

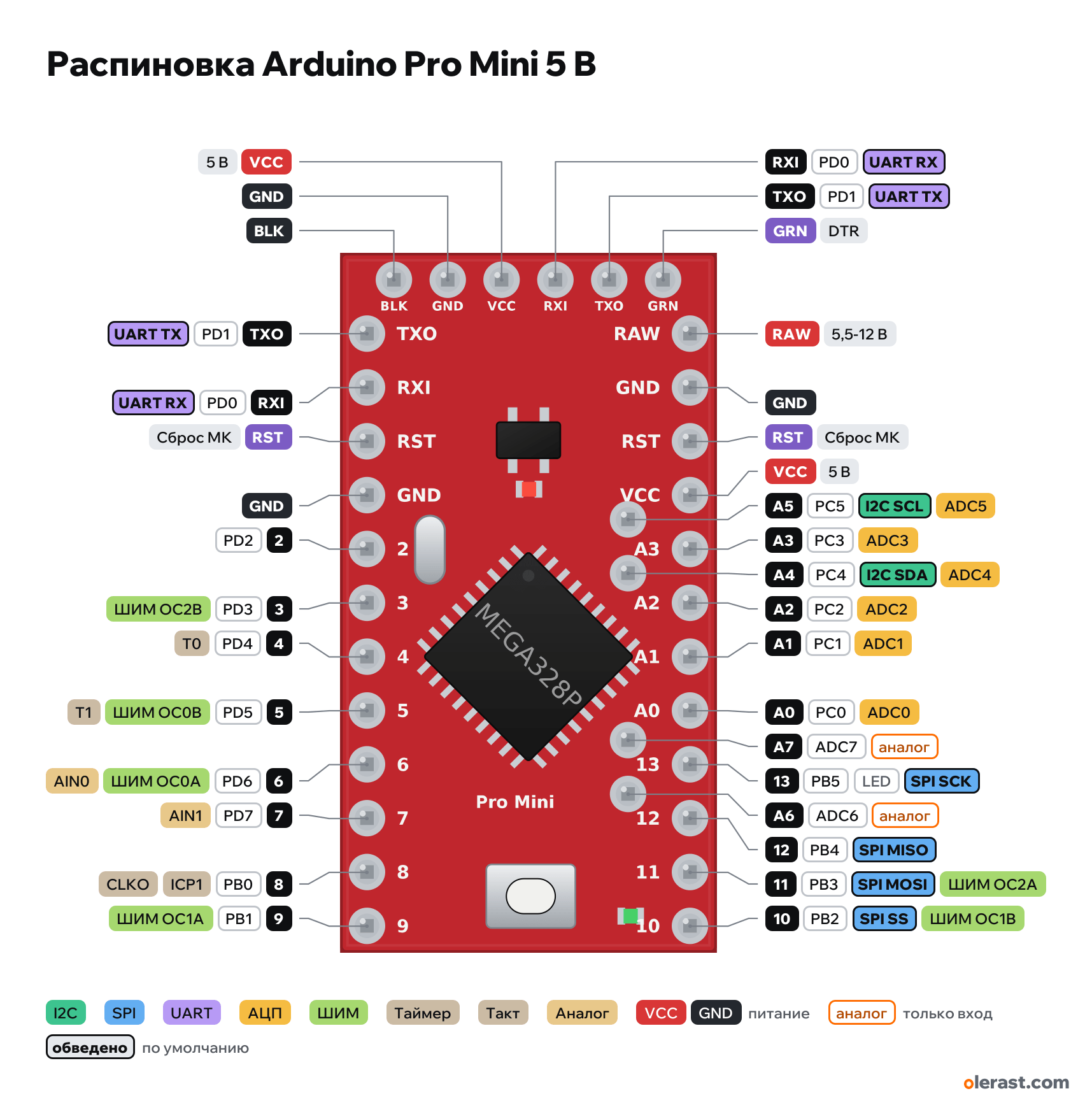

Отличий 4 из 16, они подсвечены, распиновки обеих плат под таблицей.
| Что | Arduino Nano V3 | Arduino Pro Mini 5 В |
|---|---|---|
| Чип | ATmega328P | ATmega328P |
| Ядра | 1 × AVR, 8 бит | 1 × AVR, 8 бит |
| Частота | до 16 МГц | до 16 МГц |
| ОЗУ | 2 КБ | 2 КБ |
| Flash | 32 КБ | 32 КБ |
| Wi-Fi | нет | нет |
| Bluetooth | нет | нет |
| GPIO | 23 свободных | 22 свободных |
| АЦП | 8 входов | 8 входов |
| ЦАП | нет | нет |
| Touch | нет | нет |
| USB | mini-USB | нет |
| Питание | Mini-USB, VIN, 5V | RAW, VCC, VCC на разъёме FTDI |
| Аккумулятор | нет | нет |
| Размер | 43,18 × 17,78 мм | 17,78 × 33,02 мм |
| Логика | 5 В | 5 В |
GPIO, АЦП, ЦАП, Touch, USB и питание посчитаны по распиновкам плат, без занятых flash и PSRAM. Ядра, частота, ОЗУ и радио: Microchip, ATmega328P Datasheet.
Сравнить Arduino Nano V3 с другой платой
Откуда цифры в таблице
GPIO, АЦП, ЦАП, Touch, разъём USB, входы питания и размер посчитаны по распиновкам плат каталога. Свободными считаются GPIO без flash, PSRAM и линий, занятых внутри платы: у ESP32 DevKit выводы flash GPIO6-11 в счёт не входят.
Ядра, частота, ОЗУ, Wi-Fi и Bluetooth взяты из даташитов чипов и радиомодулей, источник подписан под таблицей. Если плата работает на частоте ниже наибольшей у чипа, как Arduino Pro Mini 3,3 В на 8 МГц, в таблице частота платы.
Примеры
- ESP32 DevKitC V4 и ESP32-C3 SuperMini: у первой 2 ядра Xtensa LX6, 26 свободных GPIO, 2 выхода ЦАП и 10 пинов Touch, у второй 1 ядро RISC-V до 160 МГц, 13 GPIO и USB-C на плате 18 × 22,52 мм.
- Arduino Uno R3 и Nano V3: чип один, ATmega328P на 16 МГц. Отличаются разъём USB (USB-B и mini-USB), размер и число выводов.
Частые вопросы
- Чем ESP32 отличается от ESP32-C3?
- У ESP32 два ядра Xtensa LX6 до 240 МГц, Bluetooth 4.2 с классическим режимом, ЦАП и Touch. У ESP32-C3 одно ядро RISC-V до 160 МГц и Bluetooth 5 LE без классического режима, ЦАП и Touch у него нет. Порт USB Serial/JTAG встроен в сам C3.
