ESP32-C3 Super Mini или ESP32-S3 SuperMini

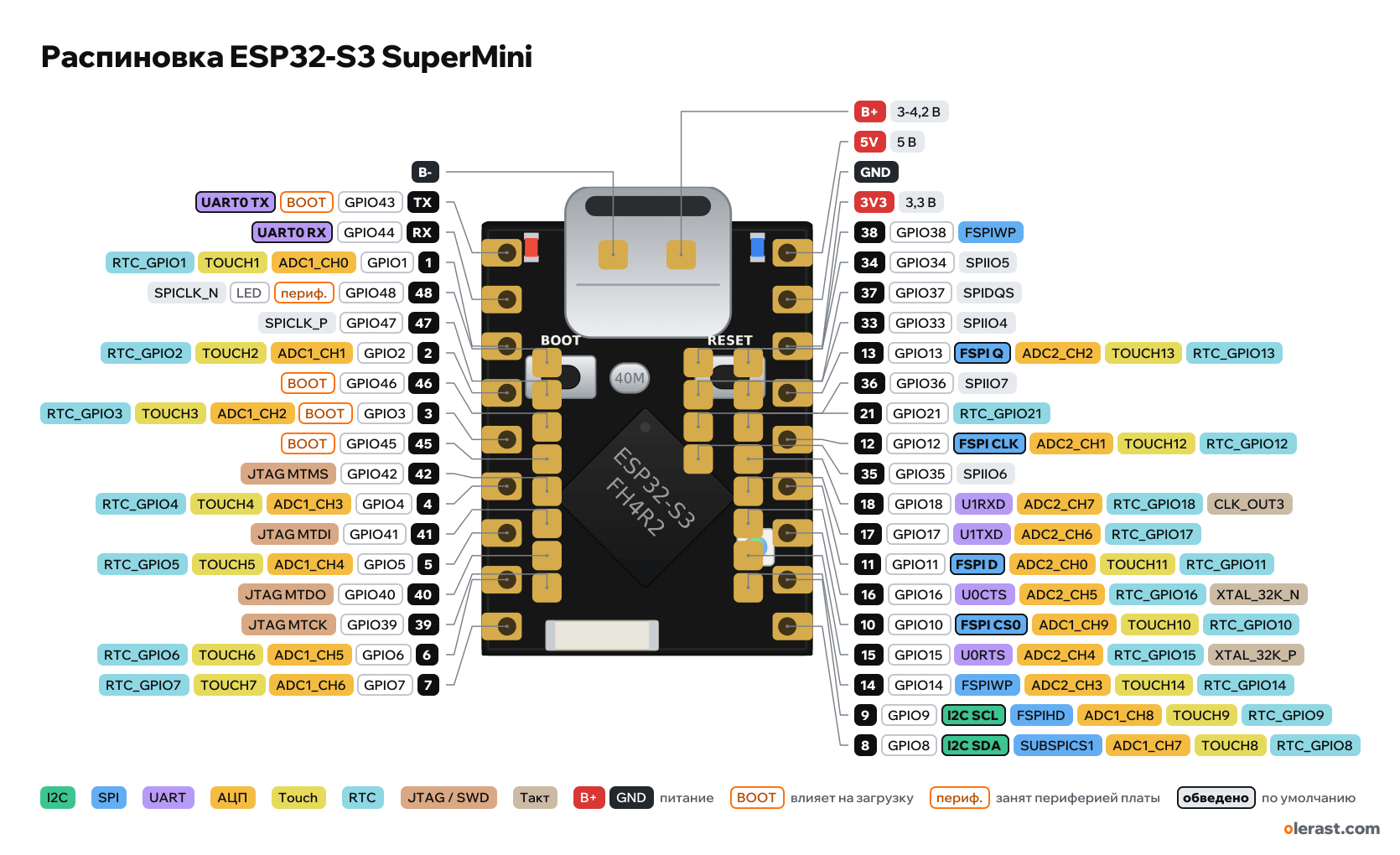

Отличий 10 из 16, они подсвечены, распиновки обеих плат под таблицей.
| Что | ESP32-C3 Super Mini | ESP32-S3 SuperMini |
|---|---|---|
| Чип | ESP32-C3 | ESP32-S3 |
| Ядра | 1 × RISC-V | 2 × Xtensa LX7 |
| Частота | до 160 МГц | до 240 МГц |
| ОЗУ | 400 КБ | 512 КБ |
| Flash | 4 МБ | 4 МБ |
| Wi-Fi | Wi-Fi 4, 2,4 ГГц | Wi-Fi 4, 2,4 ГГц |
| Bluetooth | Bluetooth 5 LE | Bluetooth 5 LE |
| GPIO | 13 свободных | 35 свободных |
| АЦП | 6 входов | 18 входов |
| ЦАП | нет | нет |
| Touch | нет | 14 пинов |
| USB | USB-C | USB-C |
| Питание | USB-C, 5V, 3.3 | USB-C, 5V, 3V3, Li-ion 3,7 В (площадки B+ и B- снизу) |
| Аккумулятор | нет | Li-ion 3,7 В (площадки B+ и B- снизу) |
| Размер | 18 × 22,52 мм | 18 × 23,5 мм |
| Логика | 3,3 В | 3,3 В |
GPIO, АЦП, ЦАП, Touch, USB и питание посчитаны по распиновкам плат, без занятых flash и PSRAM. Ядра, частота, ОЗУ и радио: Espressif, ESP32-C3 Series Datasheet; Espressif, ESP32-S3 Series Datasheet.
Сравнить ESP32-C3 Super Mini с другой платой
Откуда цифры в таблице
GPIO, АЦП, ЦАП, Touch, разъём USB, входы питания и размер посчитаны по распиновкам плат каталога. Свободными считаются GPIO без flash, PSRAM и линий, занятых внутри платы: у ESP32 DevKit выводы flash GPIO6-11 в счёт не входят.
Ядра, частота, ОЗУ, Wi-Fi и Bluetooth взяты из даташитов чипов и радиомодулей, источник подписан под таблицей. Если плата работает на частоте ниже наибольшей у чипа, как Arduino Pro Mini 3,3 В на 8 МГц, в таблице частота платы.
Примеры
- ESP32 DevKitC V4 и ESP32-C3 SuperMini: у первой 2 ядра Xtensa LX6, 26 свободных GPIO, 2 выхода ЦАП и 10 пинов Touch, у второй 1 ядро RISC-V до 160 МГц, 13 GPIO и USB-C на плате 18 × 22,52 мм.
- Arduino Uno R3 и Nano V3: чип один, ATmega328P на 16 МГц. Отличаются разъём USB (USB-B и mini-USB), размер и число выводов.
Частые вопросы
- Чем ESP32 отличается от ESP32-C3?
- У ESP32 два ядра Xtensa LX6 до 240 МГц, Bluetooth 4.2 с классическим режимом, ЦАП и Touch. У ESP32-C3 одно ядро RISC-V до 160 МГц и Bluetooth 5 LE без классического режима, ЦАП и Touch у него нет. Порт USB Serial/JTAG встроен в сам C3.
