STM32 Blue Pill (STM32F103C8T6) или STM32 Black Pill F411

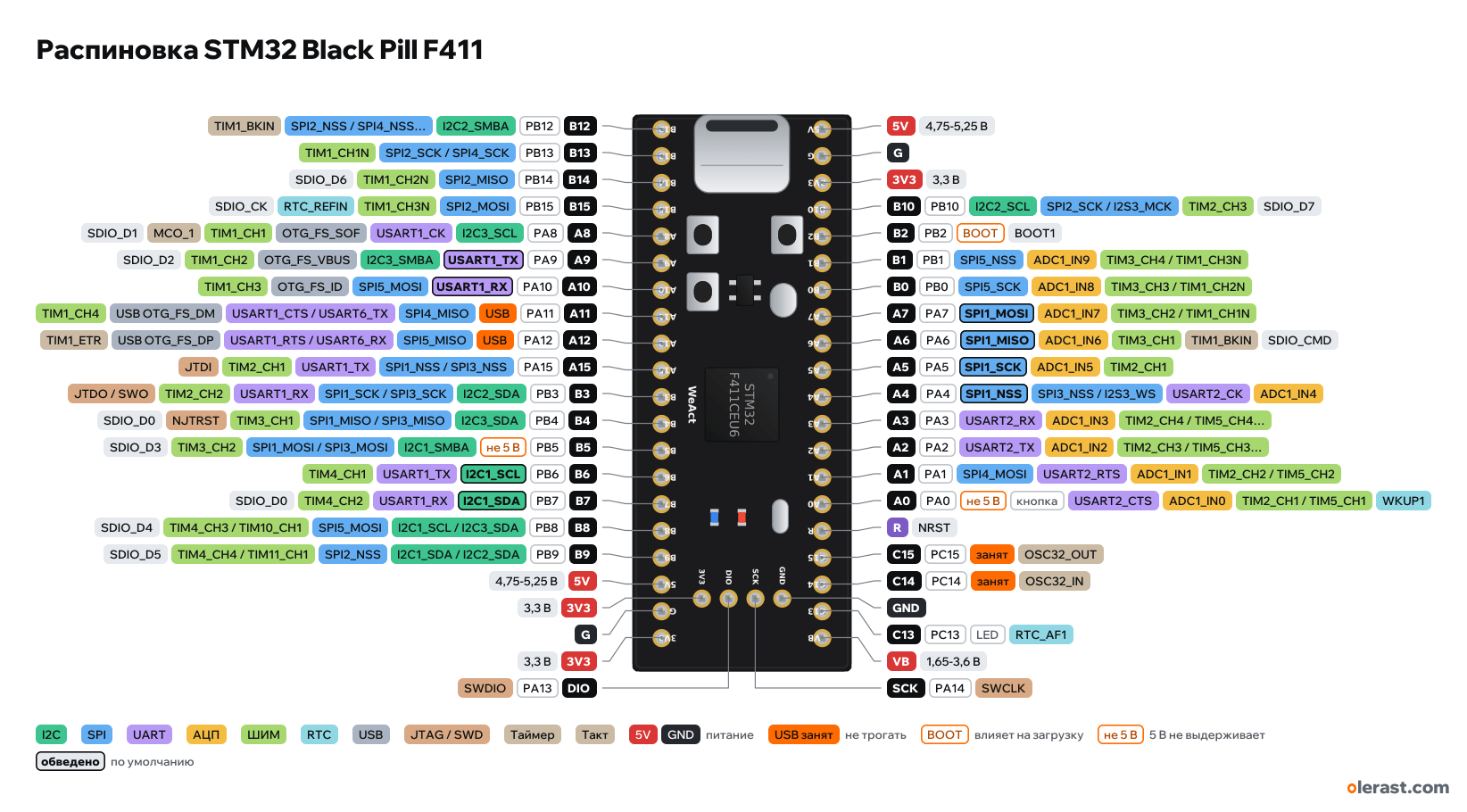

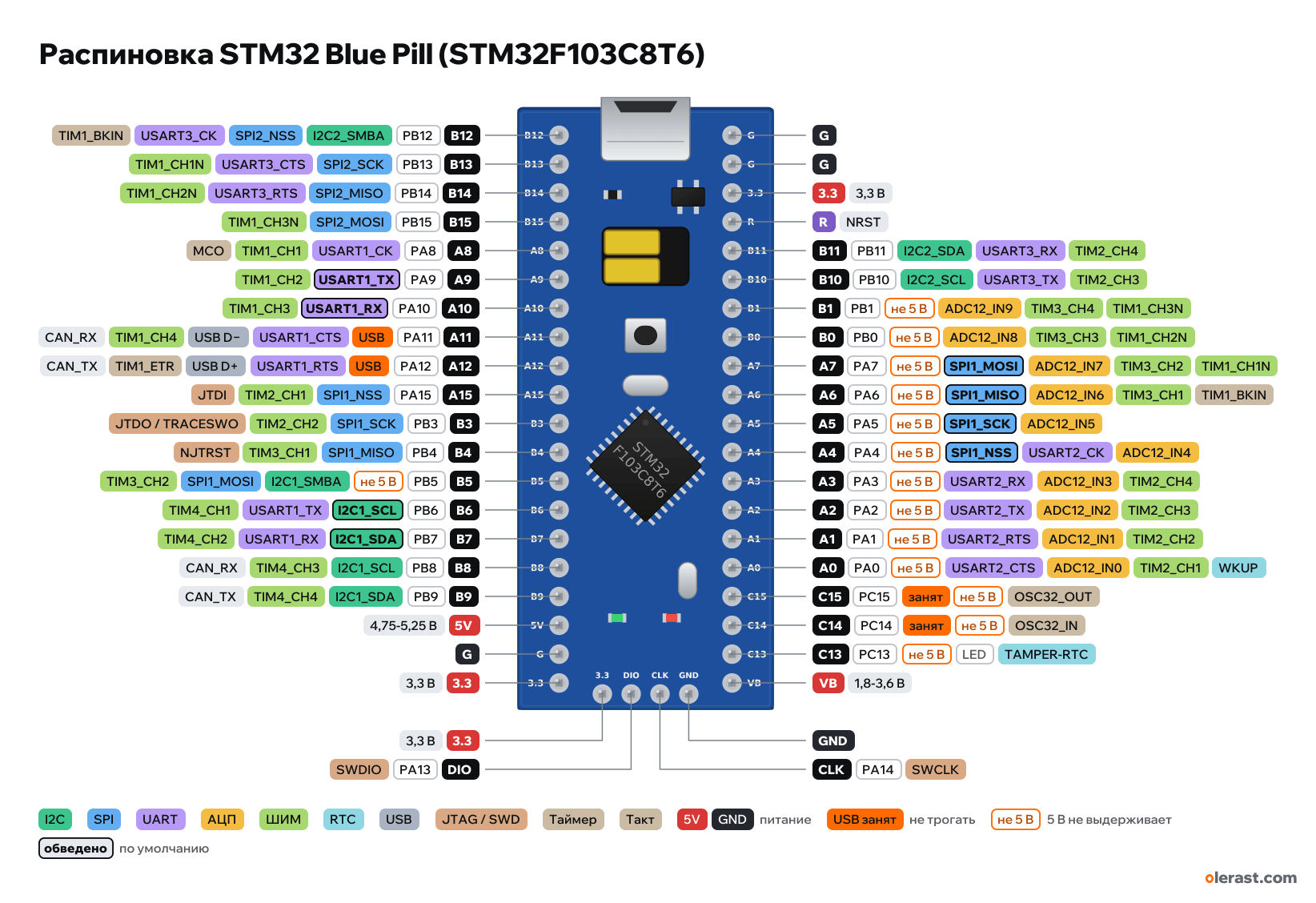

Отличий 8 из 16, они подсвечены, распиновки обеих плат под таблицей.
| Что | STM32 Blue Pill (STM32F103C8T6) | STM32 Black Pill F411 |
|---|---|---|
| Чип | STM32F103C8T6 | STM32F411CEU6 |
| Ядра | 1 × Cortex-M3 | 1 × Cortex-M4F |
| Частота | до 72 МГц | до 100 МГц |
| ОЗУ | 20 КБ | 128 КБ |
| Flash | 64 КБ | 512 КБ |
| Wi-Fi | нет | нет |
| Bluetooth | нет | нет |
| GPIO | 32 свободных | 32 свободных |
| АЦП | 10 входов | 10 входов |
| ЦАП | нет | нет |
| Touch | нет | нет |
| USB | micro-USB | USB-C |
| Питание | Micro-USB, 5V, 3.3, VB | USB-C, 5V, 3V3, VB |
| Аккумулятор | нет | нет |
| Размер | 22,6 × 53 мм | 52,81 × 20,78 мм |
| Логика | 3,3 В | 3,3 В |
GPIO, АЦП, ЦАП, Touch, USB и питание посчитаны по распиновкам плат, без занятых flash и PSRAM. Ядра, частота, ОЗУ и радио: ST, STM32F103x8 Datasheet; ST, STM32F411xC/E Datasheet.
Сравнить STM32 Blue Pill (STM32F103C8T6) с другой платой
Откуда цифры в таблице
GPIO, АЦП, ЦАП, Touch, разъём USB, входы питания и размер посчитаны по распиновкам плат каталога. Свободными считаются GPIO без flash, PSRAM и линий, занятых внутри платы: у ESP32 DevKit выводы flash GPIO6-11 в счёт не входят.
Ядра, частота, ОЗУ, Wi-Fi и Bluetooth взяты из даташитов чипов и радиомодулей, источник подписан под таблицей. Если плата работает на частоте ниже наибольшей у чипа, как Arduino Pro Mini 3,3 В на 8 МГц, в таблице частота платы.
Примеры
- ESP32 DevKitC V4 и ESP32-C3 SuperMini: у первой 2 ядра Xtensa LX6, 26 свободных GPIO, 2 выхода ЦАП и 10 пинов Touch, у второй 1 ядро RISC-V до 160 МГц, 13 GPIO и USB-C на плате 18 × 22,52 мм.
- Arduino Uno R3 и Nano V3: чип один, ATmega328P на 16 МГц. Отличаются разъём USB (USB-B и mini-USB), размер и число выводов.
