Распиновка Arduino Micro

Arduino Micro (ATmega32U4) · ATmega32U4 · логика 5 В · 48×18 мм · 34 пина

сверено17.10.2026

Обведено: по умолчанию в Arduino AVR core.

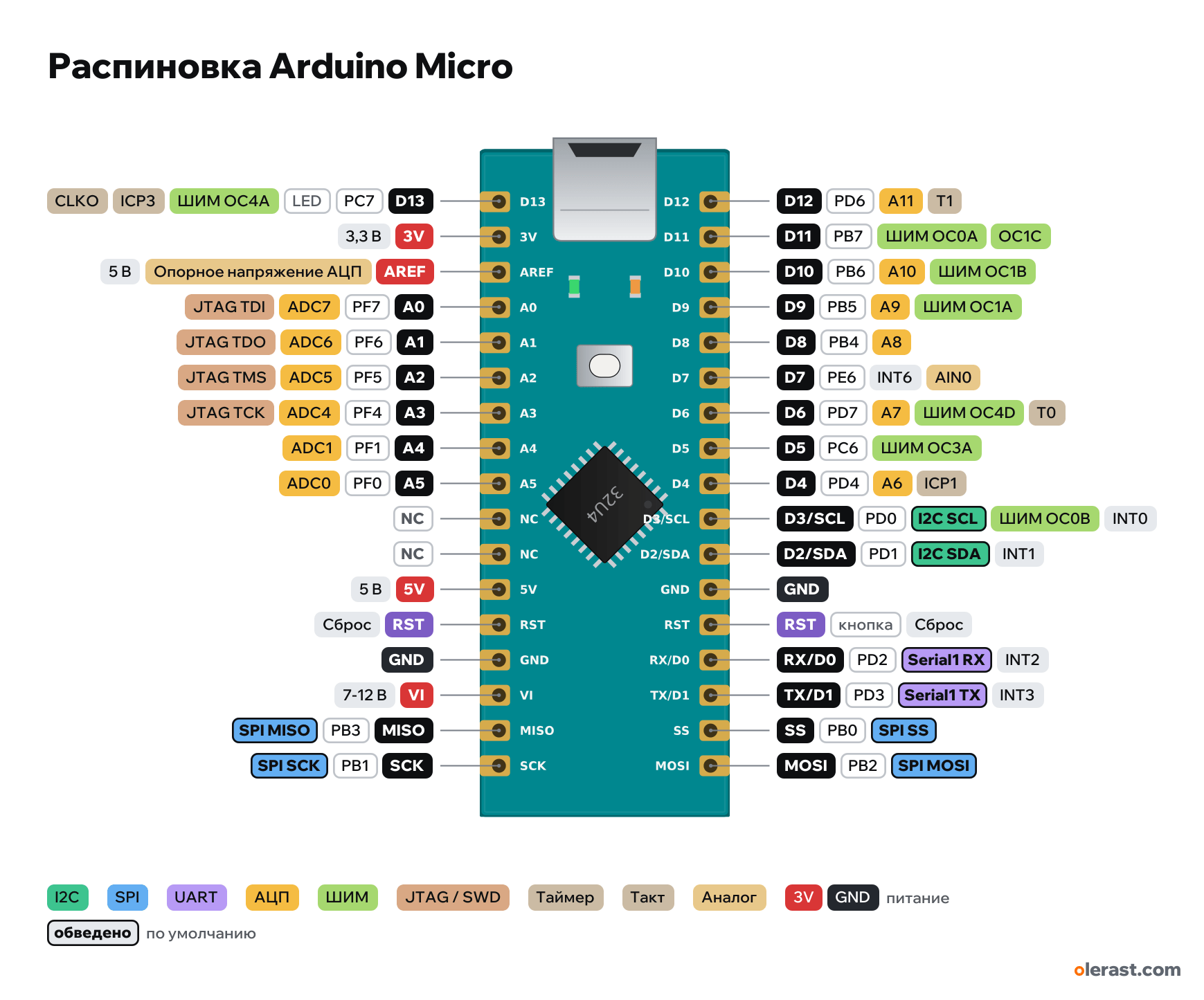

Вид сверху, USB слева (как на официальной распиновке), на рисунке плата повёрнута на 90°.

СравнитьСкачать PNG
Чип
ATmega32U4
Логика
5 В
Питание
Micro-USB 4,75-5,25 ВVIN (VI) 7-12 В
По умолчанию в Arduino AVR core (Micro)
I2C: SDA 2, SCL 3SPI: MOSI 16, MISO 14, SCK 15, SS 17UART: TX 1, RX 0светодиод: 13

Какие пины Arduino Micro можно использовать

Без оговорок

D0-D12, D14-D17, A0-A5

С оглядкой

  • D13: светодиод на плате.

Важно

  • Логика 5 В. Плата как Leonardo в размере Nano (48×18 мм, 2×17 выводов).
  • Serial — это USB; D0/D1 — Serial1. I2C на D2 (SDA) и D3 (SCL).
  • SPI выведен отдельными пинами MOSI, MISO, SCK, SS на концах рядов.
  • Прерывания attachInterrupt: 0, 1, 2, 3, 7. ШИМ: 3, 5, 6, 9, 10, 11, 13.
  • Ряды выводов — по шагу 2,54 и ширине 0,6 дюйма; мелкие компоненты нарисованы примерно.

Все пины

ПодписьНомерФункцииОграниченияСверка
D12PD6 · Arduino 12A11 (ADC9)T1 (вход счёта Timer1)сверено
D11PB7 · Arduino 11ШИМ OC0A (Timer0)OC1C (Timer1)PCINT7сверено
D10PB6 · Arduino 10A10 (ADC13)ШИМ OC1B (Timer1)PCINT6сверено
D9PB5 · Arduino 9A9 (ADC12)ШИМ OC1A (Timer1)PCINT5сверено
D8PB4 · Arduino 8A8 (ADC11)PCINT4сверено
D7PE6 · Arduino 7INT6 (attachInterrupt 4)AIN0 (компаратор +)сверено
D6PD7 · Arduino 6A7 (ADC10)ШИМ OC4D (Timer4)T0 (вход счёта Timer0)сверено
D5PC6 · Arduino 5ШИМ OC3A (Timer3)сверено
D4PD4 · Arduino 4A6 (ADC8)ICP1 (захват Timer1)сверено
D3/SCLPD0 · Arduino 3I2C SCLШИМ OC0B (Timer0)INT0 (attachInterrupt 0)сверено
D2/SDAPD1 · Arduino 2I2C SDAINT1 (attachInterrupt 1)сверено
GNDЗемлясверено
RSTСброс (низкий = сброс)кнопка на платесверено
RX/D0PD2 · Arduino 0Serial1 RX (RXD1)INT2 (attachInterrupt 2)сверено
TX/D1PD3 · Arduino 1Serial1 TX (TXD1)INT3 (attachInterrupt 3)сверено
SSPB0 · Arduino 17SPI SSPCINT0сверено
MOSIPB2 · Arduino 16SPI MOSIPCINT2сверено
D13PC7 · Arduino 13ШИМ OC4A (Timer4)ICP3 (захват Timer3)CLKOсветодиод на платесверено
3V3.3 Ввыход питаниясверено
AREF5 ВОпорное напряжение АЦПвход питаниясверено
A0PF7 · Arduino A0 (18)ADC7JTAG TDI (если фьюз JTAGEN включён)сверено
A1PF6 · Arduino A1 (19)ADC6JTAG TDO (если фьюз JTAGEN включён)сверено
A2PF5 · Arduino A2 (20)ADC5JTAG TMS (если фьюз JTAGEN включён)сверено
A3PF4 · Arduino A3 (21)ADC4JTAG TCK (если фьюз JTAGEN включён)сверено
A4PF1 · Arduino A4 (22)ADC1сверено
A5PF0 · Arduino A5 (23)ADC0сверено
NCне подключёнсверено
NCне подключёнсверено
5V5 Ввход питаниявыход питаниясверено
RSTСброс (низкий = сброс)сверено
GNDЗемлясверено
VI9 Ввход питаниясверено
MISOPB3 · Arduino 14SPI MISOPCINT3сверено
SCKPB1 · Arduino 15SPI SCKPCINT1сверено

Источники

Все пины сверены по документам производителя.

  • Arduino Micro schematics (A000053)схема · сверено 17.10.2026J5: MOSI, SS (RXLED), D1/TX, D0/RX, RESET, GND, D2/SDA, D3/SCL, D4–D12; J6: SCK, MISO, VIN, GND, RESET, +5V, NC, NC, A5–A0, AREF, 3V3, D13; LP2985-3.3, NCP1117-5
  • Arduino Micro (docs.arduino.cc)руководство · сверено 17.10.2026ATmega32U4 16 МГц, 20 цифровых, 7 ШИМ, 12 аналоговых, встроенный USB
  • ATmega16U4/32U4 Datasheet (Microchip DS40002547), разд. 10.3 Alternate Port Functionsдаташит · сверено 15.10.2026альтернативные функции портов B, C, D, E, F: OC0B, OC1A/B, OC3A, OC4D, INT0–3, INT6, PCINT0–7 (только порт B), SPI на PB1–PB3, TWI на PD0/PD1, USART1 на PD2/PD3, ADC4–7 на PF4–PF7, ADC8 PD4, ADC10 PD7, ADC11–13 PB4–PB6, JTAG на PF4–PF7
  • ArduinoCore-avr: variants/leonardo/pins_arduino.hядро Arduino · сверено 15.10.2026номера Arduino ↔ порты ATmega32U4, ШИМ 3, 5, 6, 9, 10 (на Pro Micro), A6–A10 на 4, 6, 8, 9, 10, SDA 2, SCL 3, MISO 14, SCK 15, MOSI 16, SS 17, RX-светодиод 17, TX-светодиод 30

Размер: 48×18 мм по даташиту; ряды через 15,24 мм по шагу 2,54, положение вдоль платы по середине.

Частые вопросы

Какие пины у Arduino Micro для I2C, SPI и UART?
По умолчанию в Arduino AVR core (Micro): I2C: SDA D2, SCL D3; SPI: MOSI D16, MISO D14, SCK D15, SS D17; UART: TX D1, RX D0.
На каком пине светодиод у Arduino Micro?
На D13.
