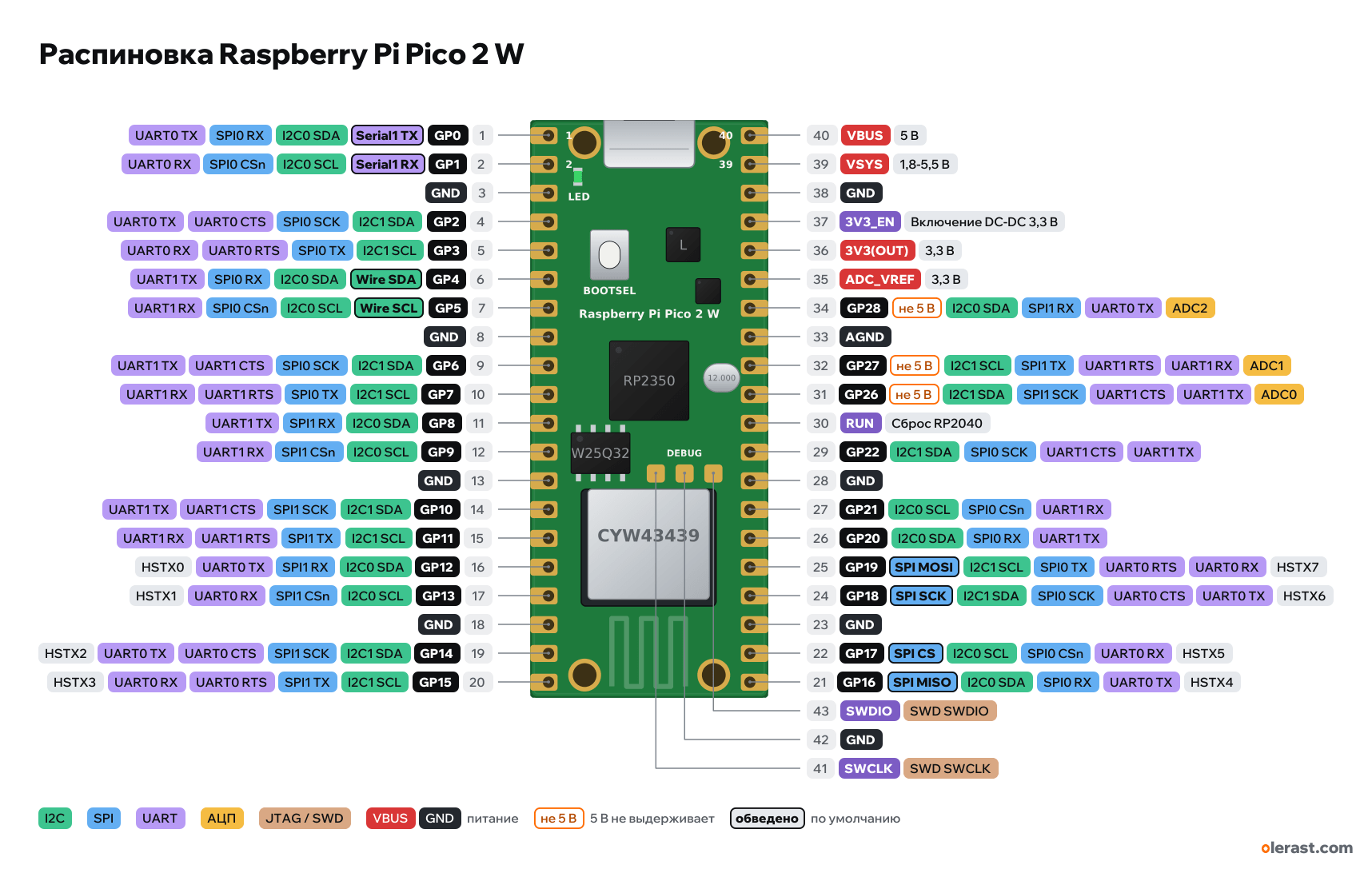

Распиновка Raspberry Pi Pico 2 W

Raspberry Pi Pico 2 W · RP2350A · логика 3,3 В · 21×51 мм · 43 пина

сверено15.10.2026

ШИМ есть на всех GPIO, PIO0, PIO1, PIO2 на всех GPIO, обведено: по умолчанию в arduino-pico.

Вид сверху, USB сверху.

СравнитьСкачать PNG
Чип
RP2350A, Infineon CYW43439 (Wi-Fi + Bluetooth)
Логика
3,3 В
Питание
Micro-USB 4,75-5,25 ВVSYS 1,8-5,5 ВVBUS
По умолчанию в arduino-pico
I2C: SDA 4, SCL 5SPI: MOSI 19, MISO 16, SCK 18, SS 17UART: TX 0, RX 1

Какие пины Raspberry Pi Pico 2 W можно использовать

Без оговорок

GP0-22, GP26-28

Важно

  • Логика 3,3 В. GPIO RP2350 терпят 5 В на входе при поданном питании, кроме АЦП (GP26–GP28).
  • Подписи GP0…GP28 напечатаны на обратной стороне платы, сверху только номера выводов 1, 2, 39, 40.
  • GP23 — включение радио (WL_ON), GP24 — данные/IRQ радио, GP25 — CS радио, GP29 — такт радио и замер VSYS/3 (ADC3). Светодиод на WL_GPIO0 чипа CYW43439, в Arduino и MicroPython — LED_BUILTIN / "LED".
  • АЦП: GP26–GP28 (ADC0–ADC2), 12 бит, 0–3,3 В (ADC_VREF).
  • Расположение мелких компонентов на рисунке приблизительное (по чертежу и рендеру даташита), пины и отверстия — по размерам чертежа.
  • Любой GPIO может быть ШИМ, а UART, I2C и SPI назначаются на пины из своей группы (таблица функций в даташите чипа).
  • 3V3(OUT) — выход встроенного DC-DC, не вход.

Все пины

ПодписьНомерФункцииОграниченияСверка
GP0GPIO0 · вывод 1прерываниеSPI0 RX (MISO)UART0 TXI2C0 SDAШИМ 0APIO0, PIO1, PIO2Serial1 TXтерпит 5 Всверено
GP1GPIO1 · вывод 2прерываниеSPI0 CSnUART0 RXI2C0 SCLШИМ 0BPIO0, PIO1, PIO2Serial1 RXтерпит 5 Всверено
GNDвывод 3Землясверено
GP2GPIO2 · вывод 4прерываниеSPI0 SCKUART0 CTSI2C1 SDAШИМ 1APIO0, PIO1, PIO2UART0 TX (доп. функция F11)терпит 5 Всверено
GP3GPIO3 · вывод 5прерываниеSPI0 TX (MOSI)UART0 RTSI2C1 SCLШИМ 1BPIO0, PIO1, PIO2UART0 RX (доп. функция F11)терпит 5 Всверено
GP4GPIO4 · вывод 6прерываниеSPI0 RX (MISO)UART1 TXI2C0 SDAШИМ 2APIO0, PIO1, PIO2Wire SDAтерпит 5 Всверено
GP5GPIO5 · вывод 7прерываниеSPI0 CSnUART1 RXI2C0 SCLШИМ 2BPIO0, PIO1, PIO2Wire SCLтерпит 5 Всверено
GNDвывод 8Землясверено
GP6GPIO6 · вывод 9прерываниеSPI0 SCKUART1 CTSI2C1 SDAШИМ 3APIO0, PIO1, PIO2UART1 TX (доп. функция F11)терпит 5 Всверено
GP7GPIO7 · вывод 10прерываниеSPI0 TX (MOSI)UART1 RTSI2C1 SCLШИМ 3BPIO0, PIO1, PIO2UART1 RX (доп. функция F11)терпит 5 Всверено
GP8GPIO8 · вывод 11прерываниеSPI1 RX (MISO)UART1 TXI2C0 SDAШИМ 4APIO0, PIO1, PIO2терпит 5 Всверено
GP9GPIO9 · вывод 12прерываниеSPI1 CSnUART1 RXI2C0 SCLШИМ 4BPIO0, PIO1, PIO2терпит 5 Всверено
GNDвывод 13Землясверено
GP10GPIO10 · вывод 14прерываниеSPI1 SCKUART1 CTSI2C1 SDAШИМ 5APIO0, PIO1, PIO2UART1 TX (доп. функция F11)терпит 5 Всверено
GP11GPIO11 · вывод 15прерываниеSPI1 TX (MOSI)UART1 RTSI2C1 SCLШИМ 5BPIO0, PIO1, PIO2UART1 RX (доп. функция F11)терпит 5 Всверено
GP12GPIO12 · вывод 16прерываниеSPI1 RX (MISO)UART0 TXI2C0 SDAШИМ 6APIO0, PIO1, PIO2HSTX0терпит 5 Всверено
GP13GPIO13 · вывод 17прерываниеSPI1 CSnUART0 RXI2C0 SCLШИМ 6BPIO0, PIO1, PIO2HSTX1терпит 5 Всверено
GNDвывод 18Землясверено
GP14GPIO14 · вывод 19прерываниеSPI1 SCKUART0 CTSI2C1 SDAШИМ 7APIO0, PIO1, PIO2HSTX2UART0 TX (доп. функция F11)терпит 5 Всверено
GP15GPIO15 · вывод 20прерываниеSPI1 TX (MOSI)UART0 RTSI2C1 SCLШИМ 7BPIO0, PIO1, PIO2HSTX3UART0 RX (доп. функция F11)терпит 5 Всверено
VBUSвывод 405 Ввход питаниявыход питаниясверено
VSYSвывод 395 Ввход питаниявыход питаниясверено
GNDвывод 38Землясверено
3V3_ENвывод 37Включение DC-DC 3,3 В (низкий = выкл.)подтяжка к питанию на платесверено
3V3(OUT)вывод 363.3 Ввыход питаниясверено
ADC_VREFвывод 353.3 Ввход питаниявыход питаниясверено
GP28GPIO28 · вывод 34прерываниеSPI1 RX (MISO)UART0 TXI2C0 SDAШИМ 6APIO0, PIO1, PIO2ADC2не терпит 5 Всверено
AGNDвывод 33Землясверено
GP27GPIO27 · вывод 32прерываниеSPI1 TX (MOSI)UART1 RTSI2C1 SCLШИМ 5BPIO0, PIO1, PIO2ADC1UART1 RX (доп. функция F11)не терпит 5 Всверено
GP26GPIO26 · вывод 31прерываниеSPI1 SCKUART1 CTSI2C1 SDAШИМ 5APIO0, PIO1, PIO2ADC0UART1 TX (доп. функция F11)не терпит 5 Всверено
RUNвывод 30Сброс RP2040 (низкий = сброс)сверено
GP22GPIO22 · вывод 29прерываниеSPI0 SCKUART1 CTSI2C1 SDAШИМ 3APIO0, PIO1, PIO2UART1 TX (доп. функция F11)терпит 5 Всверено
GNDвывод 28Землясверено
GP21GPIO21 · вывод 27прерываниеSPI0 CSnUART1 RXI2C0 SCLШИМ 2BPIO0, PIO1, PIO2терпит 5 Всверено
GP20GPIO20 · вывод 26прерываниеSPI0 RX (MISO)UART1 TXI2C0 SDAШИМ 2APIO0, PIO1, PIO2терпит 5 Всверено
GP19GPIO19 · вывод 25прерываниеSPI0 TX (MOSI)UART0 RTSI2C1 SCLШИМ 1BPIO0, PIO1, PIO2HSTX7UART0 RX (доп. функция F11)SPI MOSIтерпит 5 Всверено
GP18GPIO18 · вывод 24прерываниеSPI0 SCKUART0 CTSI2C1 SDAШИМ 1APIO0, PIO1, PIO2HSTX6UART0 TX (доп. функция F11)SPI SCKтерпит 5 Всверено
GNDвывод 23Землясверено
GP17GPIO17 · вывод 22прерываниеSPI0 CSnUART0 RXI2C0 SCLШИМ 0BPIO0, PIO1, PIO2HSTX5SPI CSтерпит 5 Всверено
GP16GPIO16 · вывод 21прерываниеSPI0 RX (MISO)UART0 TXI2C0 SDAШИМ 0APIO0, PIO1, PIO2HSTX4SPI MISOтерпит 5 Всверено
SWCLKвывод 41SWD SWCLKсверено
GNDвывод 42Землясверено
SWDIOвывод 43SWD SWDIOсверено

Источники

Все пины сверены по документам производителя.

  • Raspberry Pi Pico 2 W Datasheet (Raspberry Pi)даташит · сверено 15.10.2026размер 51×21 мм, шаг 2,54, ряды 17,78 мм, положение пинов и площадок отладки, назначение VBUS/VSYS/3V3_EN/ADC_VREF/RUN, внутренние GPIO платы
  • Raspberry Pi Pico 2 W Pinout (Raspberry Pi)распиновка производителя · сверено 15.10.2026номера выводов 1–40, подписи GP0–GP28, GND, VBUS, VSYS, 3V3_EN, 3V3(OUT), ADC_VREF, RUN, SWD
  • RP2350 Datasheet (Raspberry Pi), раздел GPIO functionsдаташит · сверено 15.10.2026табл. 677: функции GPIO (F1–F7 как у RP2040, PIO2, HSTX на 12–19, доп. UART F11), ADC0–3 на GPIO26–29; табл. 1673/1680: GPIO0–25 терпят до 5,5 В при IOVDD 3,3 В, GPIO26–29 нет
  • RP2350 Datasheet, Appendix E: Errata (RP2350-E9)ошибки чипа · сверено 15.10.2026E9 (степпинг A2): вход в неопределённом уровне держится около 2,2 В, встроенная подтяжка к земле не справляется; исправлено в A3
  • arduino-pico (Earle Philhower): variants/rpipico2/pins_arduino.hядро Arduino · сверено 15.10.2026по умолчанию: Serial1 TX 0 RX 1, Wire SDA 4 SCL 5, SPI MISO 16 CS 17 SCK 18 MOSI 19

Размер: по механическому чертежу даташита.
