Какое напряжение питания у датчика влажности и температуры DHT11?

VDD (вывод 1): 3,3-5,5 В. Логика 3,3 В.

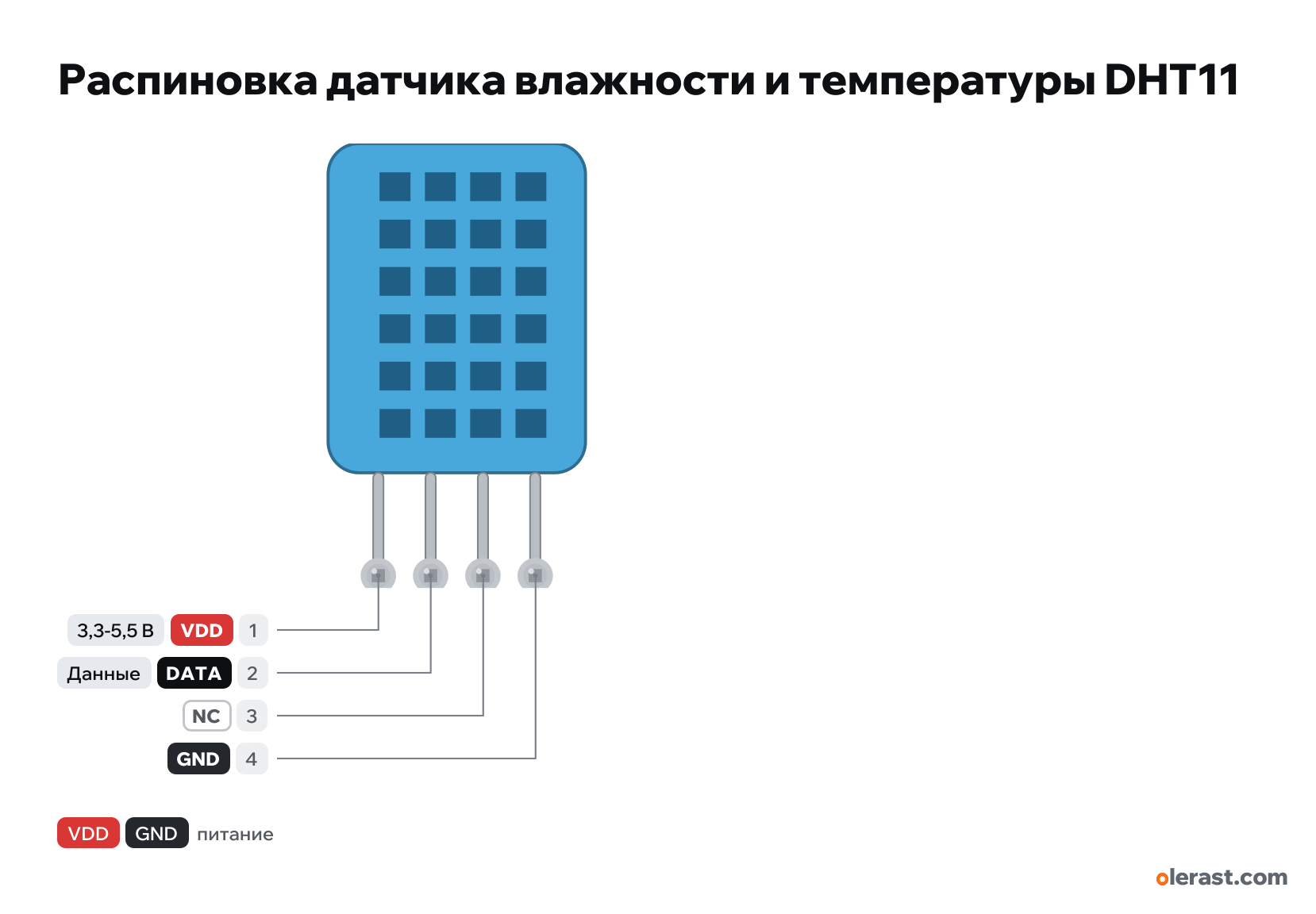

Распиновка датчика влажности и температуры DHT11

Датчик влажности и температуры DHT11 · DHT11 · логика 3,3 В · 12,7×21,6 мм · 4 пина

сверено20.10.2026

Вид на решётку, выводы вниз: VDD, DATA, NC, GND слева направо.

Подтяжка 4,7-10 кОм от DATA к VDD. Aosong в V1.3 даёт 4,7 кОм при проводе до 5 м, в ранних версиях 5,1 кОм.
Опрос не чаще раза в 2 секунды. Каждое чтение отдаёт результат прошлого измерения.
К ESP32: VDD на 3V3 (провод короткий, на длинном падает напряжение и врут показания), DATA на GPIO с выходом (не 34-39), GND на GND. Библиотеки DHT sensor library (Adafruit) или DHTesp.
К Arduino: VDD на 5V, DATA на D2, подтяжка 10 кОм к 5V.
Первую секунду после подачи питания датчик не отвечает.
Ранние DHT11 (до V1.3): 20-90 %RH, 0-50 °C; так пишут Joy-IT и старые даташиты.
До 1 мА при измерении, 60 мкА в ожидании.

DHT11 на плате с тремя выводами и подтяжкой: модуль dht11-module (KY-015 и аналоги).

Подпись	Номер	Функции	Ограничения	Сверка
VDD	вывод 1	5 В	вход питания	сверено
DATA	вывод 2	Данные: однопроводная шина Aosong (с 1-Wire Dallas несовместима)		сверено
NC	вывод 3		не подключён	сверено
GND	вывод 4	Земля		сверено

Все пины сверены по документам производителя.

Aosong (Guangzhou) DHT11 数字温湿度传感器 V1.3 (31.03.2017, копия LCSC)даташит · сверено 20.10.2026выводы 1 VDD (3,3-5,5 В), 2 DATA, 3 NC, 4 GND слева направо при виде на решётку; корпус 12,5×16×6 мм, шаг 2,54; ток 0,06 мА в ожидании, до 1,0 мА при измерении; период опроса больше 2 с; подтяжка 4,7 кОм при проводе короче 5 м; 5-95 %RH ±5 %, -20...60 °C ±2 °C
Components101: DHT11 Temperature and Humidity Sensorсторонний источник · сверено 20.10.20264 вывода: Vcc, Data, NC, Ground; модуль 3 вывода: Vcc, Data, Ground, подтяжка на модуле

Размер: корпус 12,5×16 мм по Aosong, выводы длиной 7,2 мм укорочены, шаг 2,54 (приблизительно).
