Распиновка модуля DHT11 KY-015
Модуль DHT11 KY-015 (S, +V, −) · DHT11 · логика 3,3 В · 16×22,5 мм · 3 пина
сверено частично20.10.2026

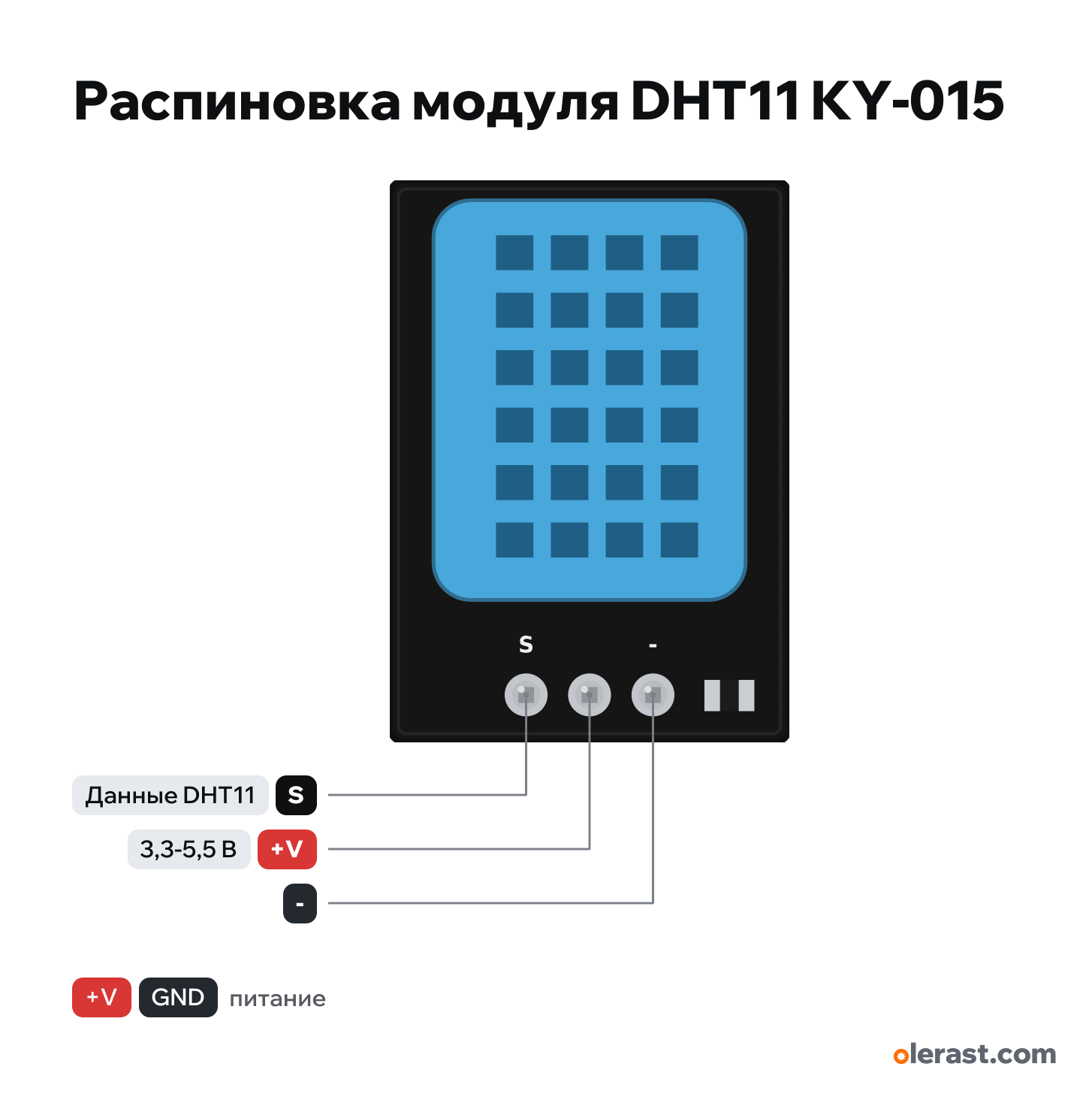

Вид сверху, датчик сверху, гребёнка снизу: S, +V, − слева направо (как на рисунке подключения Joy-IT).
Скачать PNG- Чип
- DHT11
- Логика
- 3,3 В
- Питание
- +V (средний вывод) 3,3-5,5 В
Важно
- Порядок у KY-015 обратный KY-001: здесь S слева, − справа.
- К ESP32: +V на 3V3, S на GPIO с выходом (не 34-39), − на GND. Подтяжка на плате.
- К Arduino: +V на 5V, S на D2 (пример Joy-IT).
- Опрос не чаще раза в 2 секунды.
- Плата и детали нарисованы по фото Joy-IT, размеры не измерены.
Ревизии и клоны
- Синие модули DHT11 без номера KY: подписи «+», «out», «−» или VCC, DATA, GND; Components101 даёт порядок Vcc, Data, Ground.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| S | Данные DHT11 (шина Aosong) | подтяжка к питанию на плате | не по производителюСхемы модуля нет: порядок по рисунку подключения Joy-IT (S, +V, −). У синих модулей других продавцов порядок и подписи другие (+, out, −). Номинал R1 не указан. Сверять подписи на своей плате.Подтяжка R1 к +V на плате: внешний резистор не нужен.На других ревизиях подписан: Signal, DATA, OUT, DAT | |
| +V | 3.3 В | вход питания | не по производителюСхемы модуля нет: порядок по рисунку подключения Joy-IT (S, +V, −). У синих модулей других продавцов порядок и подписи другие (+, out, −). Номинал R1 не указан. Сверять подписи на своей плате.Средний вывод без подписи на плате.На других ревизиях подписан: VCC, + | |
| - | Земля | не по производителюСхемы модуля нет: порядок по рисунку подключения Joy-IT (S, +V, −). У синих модулей других продавцов порядок и подписи другие (+, out, −). Номинал R1 не указан. Сверять подписи на своей плате.На других ревизиях подписан: −, GND |
Источники
Не сверено по производителю: 3 пина из 3. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Joy-IT KY015 DHT11 Temperature sensor, datasheet (24.08.2023)руководство · сверено 20.10.2026DHT11, 3,0-5,5 В, 16×27×9 мм, опрос раз в 2 с; на фото R1 и подпись S у гребёнки
- Joy-IT KY-015 DHT11 Temperature sensor, manual (22.03.2024)руководство · сверено 20.10.2026рисунок подключения: S слева, средний +V, − справа; Signal к D2, +V к 5V у Arduino, к 3,3 В у Raspberry Pi
- Aosong (Guangzhou) DHT11 数字温湿度传感器 V1.3 (31.03.2017, копия LCSC)даташит · сверено 20.10.2026выводы 1 VDD (3,3-5,5 В), 2 DATA, 3 NC, 4 GND слева направо при виде на решётку; корпус 12,5×16×6 мм, шаг 2,54; ток 0,06 мА в ожидании, до 1,0 мА при измерении; период опроса больше 2 с; подтяжка 4,7 кОм при проводе короче 5 м; 5-95 %RH ±5 %, -20...60 °C ±2 °C
Размер: у Joy-IT 16×27×9 мм вместе с гребёнкой; плата и детали по фото, не образмерены (приблизительно).
Частые вопросы
- Какое напряжение питания у модуля DHT11 KY-015?
- +V (средний вывод): 3,3-5,5 В. Логика 3,3 В.
