Распиновка ESP32-C6 DevKitC-1

ESP32-C6-DevKitC-1 · ESP32-C6 · логика 3,3 В · 25,4×51,8 мм · 32 пина

сверено17.10.2026

ШИМ есть на всех GPIO, 5 В не выдерживает ни один GPIO, обведено: по умолчанию в arduino-esp32.

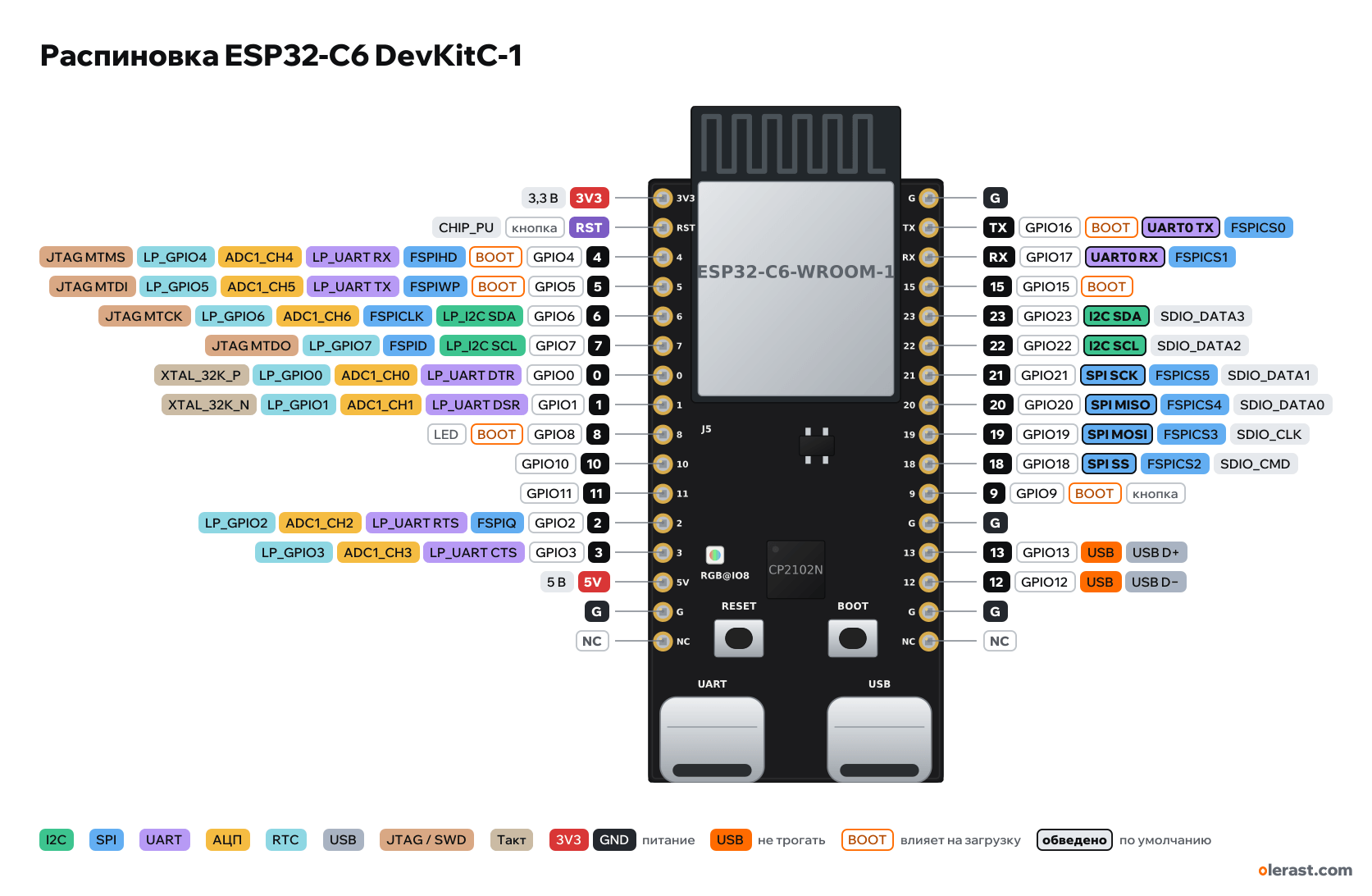

Вид сверху, два USB-C снизу, антенна модуля сверху.

СравнитьСкачать PNG
Чип
ESP32-C6, ESP32-C6-WROOM-1 (8 МБ flash)
Логика
3,3 В
Питание
USB-C «UART» (CP2102N) 4,75-5,25 ВUSB-C «USB» (встроенный USB Serial/JTAG) 4,75-5,25 В5V 4,75-5,25 В3V3 3-3,6 В
По умолчанию в arduino-esp32 (ESP32C6 Dev Module)
I2C: SDA 23, SCL 22SPI: MOSI 19, MISO 20, SCK 21, SS 18UART: TX 16, RX 17

Какие пины ESP32-C6 DevKitC-1 можно использовать

Без оговорок

GPIO0-3, GPIO6, GPIO7, GPIO10, GPIO11, GPIO18-23

С оглядкой

  • GPIO4, GPIO5, GPIO8, GPIO9, GPIO15: strapping, уровень при включении выбирает режим загрузки.
  • GPIO12, GPIO13: линии USB, если их занять, пропадёт прошивка и порт по USB.
  • GPIO16: сигнал при загрузке.
  • GPIO17: UART загрузчика и Serial по умолчанию.

Важно

  • Логика 3,3 В, 5 В на GPIO не подавать.
  • Strapping: 4, 5, 8 (RGB-светодиод), 9 (кнопка BOOT), 15. GPIO8 и 9 при включении не тянуть к земле.
  • АЦП: GPIO0–6 (ADC1_CH0–6), ADC2 у C6 нет — АЦП работает и с Wi-Fi.
  • LP GPIO0–7 работают в глубоком сне (LP-ядро, LP_UART на 4/5, LP_I2C на 6/7).
  • Порт «USB» — встроенный USB чипа на GPIO12/13. Если занять эти пины, порт пропадёт.
  • Мелкие компоненты нарисованы примерно, пины, модуль и плата — по размерному чертежу.

Ревизии и клоны

  • Бывает с модулем ESP32-C6-WROOM-1U (разъём внешней антенны). Схемы v1.2, v1.3, v1.4 отличаются мелочами, пины те же.

Все пины

ПодписьНомерФункцииОграниченияСверка
3V33.3 Ввход питаниявыход питаниясверено
RSTCHIP_PU: включение и сброс (низкий = сброс)подтяжка к питанию на платекнопка на платесверено
4GPIO4прерываниеШИМ (LEDC)ADC1_CH4LP_GPIO4JTAG MTMSLP_UART RXFSPIHDвлияет на загрузку (strapping)не терпит 5 Всверено
5GPIO5прерываниеШИМ (LEDC)ADC1_CH5LP_GPIO5JTAG MTDILP_UART TXFSPIWPвлияет на загрузку (strapping)не терпит 5 Всверено
6GPIO6прерываниеШИМ (LEDC)ADC1_CH6LP_GPIO6JTAG MTCKLP_I2C SDAFSPICLKне терпит 5 Всверено
7GPIO7прерываниеШИМ (LEDC)LP_GPIO7JTAG MTDOLP_I2C SCLFSPIDне терпит 5 Всверено
0GPIO0прерываниеШИМ (LEDC)ADC1_CH0LP_GPIO0XTAL_32K_PLP_UART DTRне терпит 5 Всверено
1GPIO1прерываниеШИМ (LEDC)ADC1_CH1LP_GPIO1XTAL_32K_NLP_UART DSRне терпит 5 Всверено
8GPIO8прерываниеШИМ (LEDC)влияет на загрузку (strapping)не терпит 5 Всветодиод на платесверено
10GPIO10прерываниеШИМ (LEDC)не терпит 5 Всверено
11GPIO11прерываниеШИМ (LEDC)не терпит 5 Всверено
2GPIO2прерываниеШИМ (LEDC)ADC1_CH2LP_GPIO2LP_UART RTSFSPIQне терпит 5 Всверено
3GPIO3прерываниеШИМ (LEDC)ADC1_CH3LP_GPIO3LP_UART CTSне терпит 5 Всверено
5V5 Ввход питаниявыход питаниясверено
GЗемлясверено
NCне подключёнсверено
GЗемлясверено
TXGPIO16прерываниеШИМ (LEDC)UART0 TXFSPICS0при загрузке выдаёт сигналне терпит 5 Всверено
RXGPIO17прерываниеШИМ (LEDC)UART0 RXFSPICS1не терпит 5 Всверено
15GPIO15прерываниеШИМ (LEDC)влияет на загрузку (strapping)не терпит 5 Всверено
23GPIO23прерываниеШИМ (LEDC)SDIO_DATA3I2C SDAне терпит 5 Всверено
22GPIO22прерываниеШИМ (LEDC)SDIO_DATA2I2C SCLне терпит 5 Всверено
21GPIO21прерываниеШИМ (LEDC)SDIO_DATA1FSPICS5SPI SCKне терпит 5 Всверено
20GPIO20прерываниеШИМ (LEDC)SDIO_DATA0FSPICS4SPI MISOне терпит 5 Всверено
19GPIO19прерываниеШИМ (LEDC)SDIO_CLKFSPICS3SPI MOSIне терпит 5 Всверено
18GPIO18прерываниеШИМ (LEDC)SDIO_CMDFSPICS2SPI SSне терпит 5 Всверено
9GPIO9прерываниеШИМ (LEDC)влияет на загрузку (strapping)не терпит 5 Вкнопка на платесверено
GЗемлясверено
13GPIO13прерываниеШИМ (LEDC)USB D+линия USBне терпит 5 Всверено
12GPIO12прерываниеШИМ (LEDC)USB D−линия USBне терпит 5 Всверено
GЗемлясверено
NCне подключёнсверено

Источники

Все пины сверены по документам производителя.

  • ESP32-C6-DevKitC-1 User Guide (Espressif), Header Block J1/J3руководство · сверено 17.10.2026назначение всех 32 пинов J1 и J3, RGB-светодиод на GPIO8, два USB-C, перемычка J5 для замера тока
  • ESP32-C6-DevKitC-1 v1.2 dimensions (PDF)чертёж платы · сверено 17.10.2026плата 25,40×51,80 мм, ряды через 22,86 мм, 1,27 мм от края, нижний пин 12,125 мм от нижнего края, модуль 18,00 мм выступает на 6,35 мм, шелкография
  • ESP32-C6-DevKitC-1 v1.4 schematicсхема · сверено 17.10.2026CP2102N, SGM2212-3.3, WS2812B, ESP32-C6-WROOM-1
  • ESP32-C6 Series Datasheet (Espressif)даташит · сверено 17.10.2026функции выводов: ADC1_CH0–6 на GPIO0–6, LP GPIO0–7, LP_UART и LP_I2C, USB GPIO12/13, UART0 GPIO16/17, JTAG GPIO4–7, SDIO GPIO18–23, flash GPIO24–30
  • ESP-IDF: GPIO (ESP32-C6)руководство · сверено 17.10.2026strapping GPIO4, 5, 8, 9, 15; flash GPIO24–30; USB-JTAG GPIO12/13; LP GPIO0–7; ADC1_CH0–6 на GPIO0–6
  • arduino-esp32: variants/esp32c6/pins_arduino.hядро Arduino · сверено 17.10.2026по умолчанию: TX 16, RX 17, SDA 23, SCL 22, SS 18, MOSI 19, MISO 20, SCK 21, RGB-светодиод 8

Размер: по размерному чертежу Espressif v1.2.

Частые вопросы

Какие пины у ESP32-C6 DevKitC-1 для I2C, SPI и UART?
По умолчанию в arduino-esp32 (ESP32C6 Dev Module): I2C: SDA GPIO23, SCL GPIO22; SPI: MOSI GPIO19, MISO GPIO20, SCK GPIO21, SS GPIO18; UART: TX GPIO16, RX GPIO17.
На каком пине светодиод у ESP32-C6 DevKitC-1?
RGB-светодиод WS2812B на GPIO8.
Можно ли подавать 5 В на пины ESP32-C6 DevKitC-1?
Нет. Логика 3,3 В, пины 5 В не терпят: сигнал 5 В подают через делитель или преобразователь уровней.
