Распиновка операционного усилителя LM358
Операционный усилитель LM358 (DIP-8) · LM358 · логика 5 В · 10,7×9,7 мм · 8 пинов
сверено20.10.2026

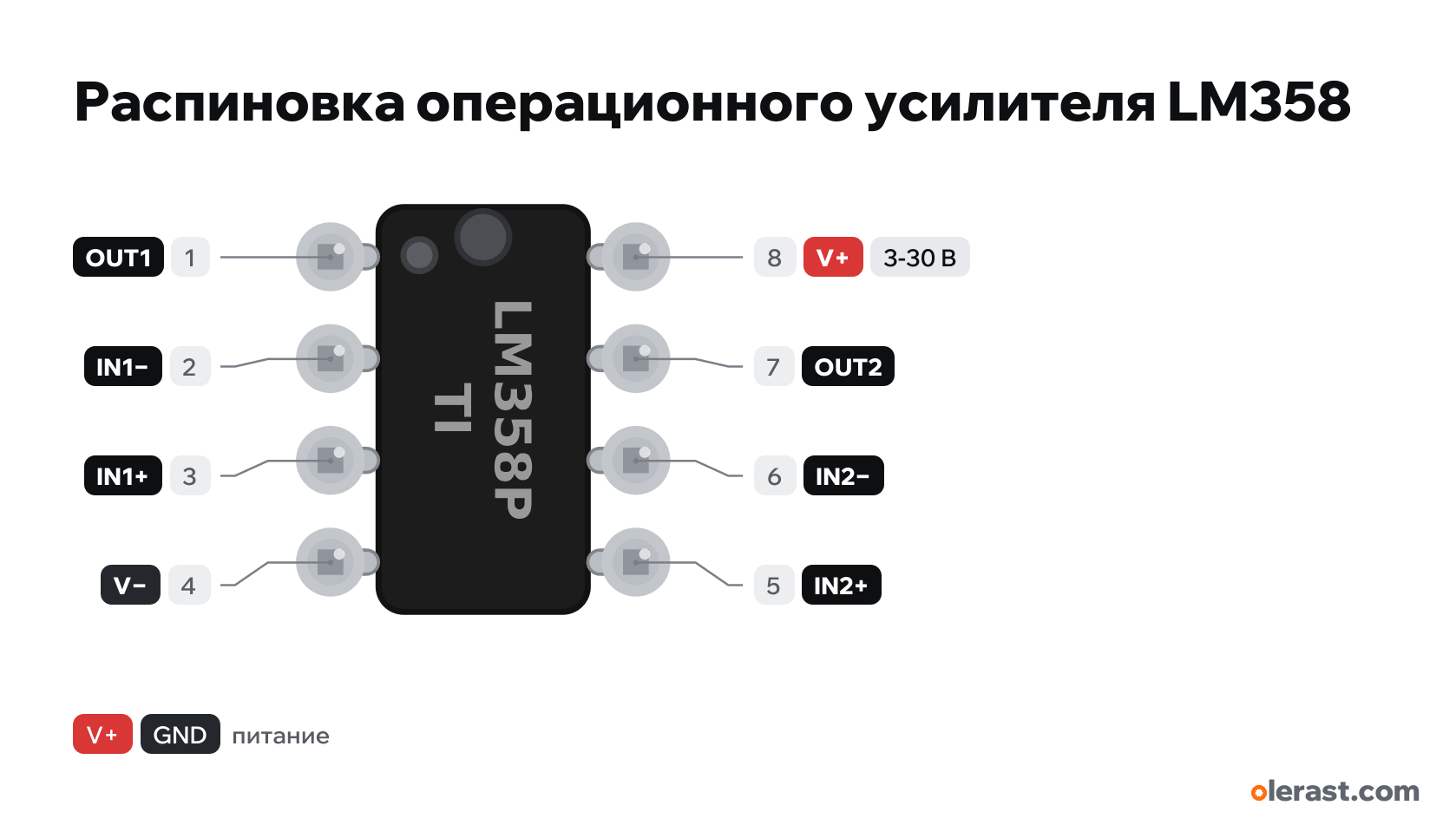

Вид сверху, выемка слева: выводы 1-4 снизу слева направо, 5-8 сверху справа налево (8 над 1), на рисунке плата повёрнута на 90°.
Скачать PNG- Чип
- LM358
- Логика
- 5 В
- Питание
- V+ (вывод 8) 3-30 В
Важно
- Питание однополярное 3-30 В (V+ на 8, V− на 4 на землю) или двуполярное ±1,5…±15 В.
- Входы работают от земли (от V−) до V+ минус 1,5-2 В: при питании 5 В входной сигнал держать ниже 3 В.
- Выход не доходит до плюса примерно на 1,5 В. Для сигнала на всю шкалу АЦП ESP32 при питании 3,3 В брать rail-to-rail ОУ (MCP6002, LMV358).
- Выход LM358 от 5 В и выше подавать на вход ESP32 через делитель: при питании 12 В выход доходит до 10,5 В.
- Неиспользуемый ОУ: IN+ на землю или середину питания, IN− соединить с OUT (повторитель). Висящие входы дают генерацию.
- Компаратор из LM358 медленный и с выходом не до плюса: для сравнения напряжений лучше LM393.
- Без нагрузки берёт около 0,7 мА на оба канала (у LM358B 300 мкА на канал).
Ревизии и клоны
- SOIC-8 (LM358D) и TSSOP-8: тот же порядок 1-8.
- LM358B и LM358BA (новые версии TI): питание 3-36 В, ток 300 мкА на канал, выводы те же.
- LM2904: тот же кристалл для расширенной температуры, питание до 26 В, выводы те же.
- КР1401УД5 (отечественный): по справочникам тот же порядок, проверять по документу.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| OUT1 | вывод 1 | OUT1: выход усилителя 1 | свереноВыход не доходит до плюса питания примерно на 1,5 В (при 5 В максимум около 3,5 В). До земли доходит при малом токе.На других ревизиях подписан: 1OUT, OUTA, 1 | |
| IN1− | вывод 2 | IN1−: инвертирующий вход 1 | свереноНа других ревизиях подписан: 1IN-, -INA, 2 | |
| IN1+ | вывод 3 | IN1+: неинвертирующий вход 1 | свереноНа других ревизиях подписан: 1IN+, +INA, 3 | |
| V− | вывод 4 | Земля | свереноПри однополярном питании это земля. При двуполярном сюда минус источника.На других ревизиях подписан: GND, V-, 4 | |
| IN2+ | вывод 5 | IN2+: неинвертирующий вход 2 | свереноНа других ревизиях подписан: 2IN+, +INB, 5 | |
| IN2− | вывод 6 | IN2−: инвертирующий вход 2 | свереноНа других ревизиях подписан: 2IN-, -INB, 6 | |
| OUT2 | вывод 7 | OUT2: выход усилителя 2 | свереноВыход не доходит до плюса питания примерно на 1,5 В (при 5 В максимум около 3,5 В). До земли доходит при малом токе.На других ревизиях подписан: 2OUT, OUTB, 7 | |
| V+ | вывод 8 | 5 В | вход питания | свереноНа других ревизиях подписан: VCC, 8 |
Источники
Все пины сверены по документам производителя.
- TI LM358, LM358A, LM358B, LM2904 Industry-Standard Dual Operational Amplifiers (SLOS068AB, октябрь 2024)даташит · сверено 20.10.2026PDIP-8 (P), вид сверху: 1 OUT1, 2 IN1−, 3 IN1+, 4 V−, 5 IN2+, 6 IN2−, 7 OUT2, 8 V+; питание LM358 и LM358A 3-30 В (рекомендованное), LM358B 3-36 В; вход до земли; короткое замыкание выхода на землю допустимо, ток около 40 мА; выход тянет 10-20 мА
Размер: корпус PDIP-8 9,81×6,35 мм, шаг 2,54, ряды через 7,62; корпус нарисован уже, чтобы видны были выводы (приблизительно).
