Распиновка таймера NE555
Таймер NE555 (DIP-8) · NE555 · логика 5 В · 10,7×9,7 мм · 8 пинов
сверено20.10.2026

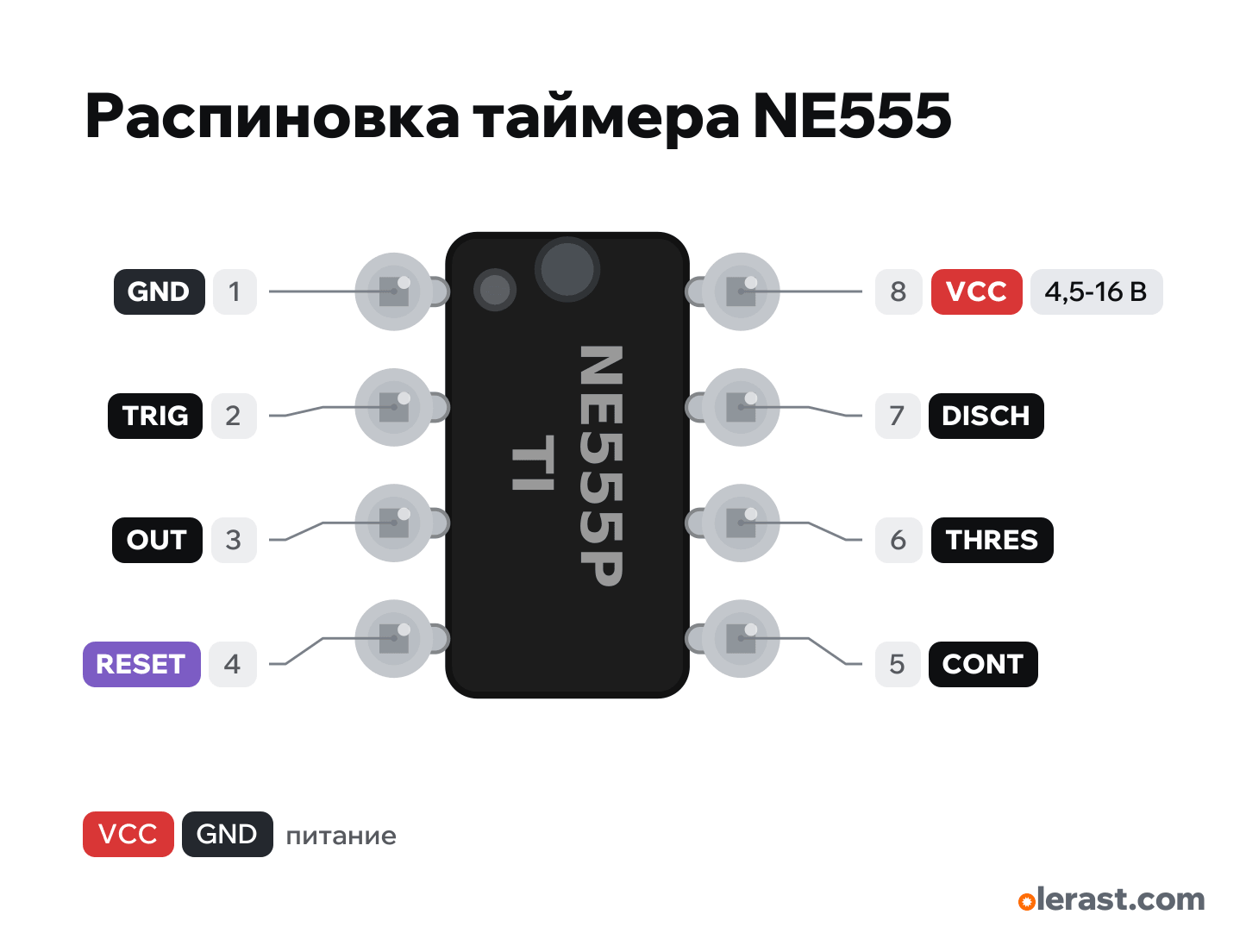

Вид сверху, выемка слева: выводы 1-4 снизу слева направо, 5-8 сверху справа налево (8 над 1), на рисунке плата повёрнута на 90°.
Скачать PNG- Чип
- NE555
- Логика
- 5 В
- Питание
- VCC (вывод 8) 4,5-16 В
Важно
- Питание NE555 от 4,5 В: от 3,3 В ESP32 и Pico не запустится. Для 3,3 В брать КМОП-версию с тем же порядком выводов: TLC555 (от 2 В) или ICM7555 (2-18 В). У TLC555 выход отдаёт в нагрузку около 10 мА.
- Обвязка по TI: керамика 0,1 мкФ между VCC (8) и GND (1) у корпуса, 10 нФ с CONT (5) на GND, RESET (4) на VCC.
- Выход NE555 при питании 5-12 В подавать на вход ESP32 только через делитель или транзистор: GPIO терпит до 3,6 В.
- Нагрузку больше 200 мА (мотор, реле на 12 В с током катушки выше) через транзистор или MOSFET. На катушку реле диод катодом к плюсу.
- Генератор: f = 1,44 / ((RA + 2·RB) · C). По TI сумма RA + RB до 3,4 МОм при 5 В и до 10 МОм при 15 В.
- Без нагрузки берёт 3 мА при 5 В и 10 мА при 15 В (TI).
Ревизии и клоны
- SOIC-8 (NE555D): тот же порядок 1-8, корпус для пайки на плату.
- NE556: два таймера в DIP-14, порядок выводов другой.
- Отечественный аналог КР1006ВИ1 в DIP-8 с тем же порядком выводов.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| GND | вывод 1 | Земля | свереноНа других ревизиях подписан: 1 | |
| TRIG | вывод 2 | TRIG: ниже 1/3 VCC запускает отсчёт, выход HIGH | свереноНа других ревизиях подписан: TRIGGER, 2 | |
| OUT | вывод 3 | OUT: выход таймера, до 200 мА | свереноВыход тянет и к плюсу, и к земле до 200 мА. При 5 В и 100 мА HIGH около 3,3 В (TI).На других ревизиях подписан: OUTPUT, 3 | |
| RESET | вывод 4 | RESET: LOW сбрасывает таймер, выход LOW | свереноНе используется: соединить с VCC. Висящий в воздухе вывод даёт ложные сбросы.На других ревизиях подписан: 4 | |
| CONT | вывод 5 | CONT: порог 2/3 VCC, можно сдвигать напряжением | свереноНе используется: конденсатор 10 нФ (0,01 мкФ) на GND, так в типовых схемах TI.На других ревизиях подписан: CONTROL, CV, 5 | |
| THRES | вывод 6 | THRES: выше 2/3 VCC заканчивает отсчёт, выход LOW | свереноНа других ревизиях подписан: THRESHOLD, THR, 6 | |
| DISCH | вывод 7 | DISCH: открытый коллектор, разряжает времязадающий конденсатор | свереноНа других ревизиях подписан: DISCHARGE, DIS, 7 | |
| VCC | вывод 8 | 5 В | вход питания | свереноНа других ревизиях подписан: V+, 8 |
Источники
Все пины сверены по документам производителя.
- TI NA555, NE555, SA555, SE555 Precision Timers (SLFS022K, март 2026)даташит · сверено 20.10.2026P (PDIP-8), вид сверху: 1 GND, 2 TRIG, 3 OUT, 4 RESET, 5 CONT, 6 THRES, 7 DISCH, 8 VCC; NE555: VCC 4,5-16 В, выход ±200 мА; ток потребления без нагрузки 3 мА при 5 В, 10 мА при 15 В; на выходе HIGH около 3,3 В при 5 В и 100 мА; CONT в типовых схемах 0,01 мкФ на GND; керамика 0,1 мкФ между VCC и GND
- TI TLC555 CMOS Timer (SLFS043K, январь 2026)даташит · сверено 20.10.2026тот же порядок выводов, что у NE555; TLC555C от 2 до 15 В; выход: втекающий ток 100 мА, вытекающий 10 мА (типовые)
- Renesas ICM7555, ICM7556 General Purpose Timers (FN2867 Rev.10.01)даташит · сверено 20.10.2026КМОП-таймер, питание 2-18 В
Размер: корпус PDIP-8 около 9,8×6,35 мм, шаг 2,54, ряды через 7,62; корпус нарисован уже, чтобы видны были выводы (приблизительно).
