Распиновка Wemos LOLIN32 Lite

WEMOS LOLIN32 Lite · ESP32 (ESP32-D0WDQ6) · логика 3,3 В · 25,4×50 мм · 26 пинов

сверено17.10.2026

ШИМ есть на всех GPIO, 5 В не выдерживает ни один GPIO, ADC2 не работает с включённым Wi-Fi, обведено: по умолчанию в arduino-esp32.

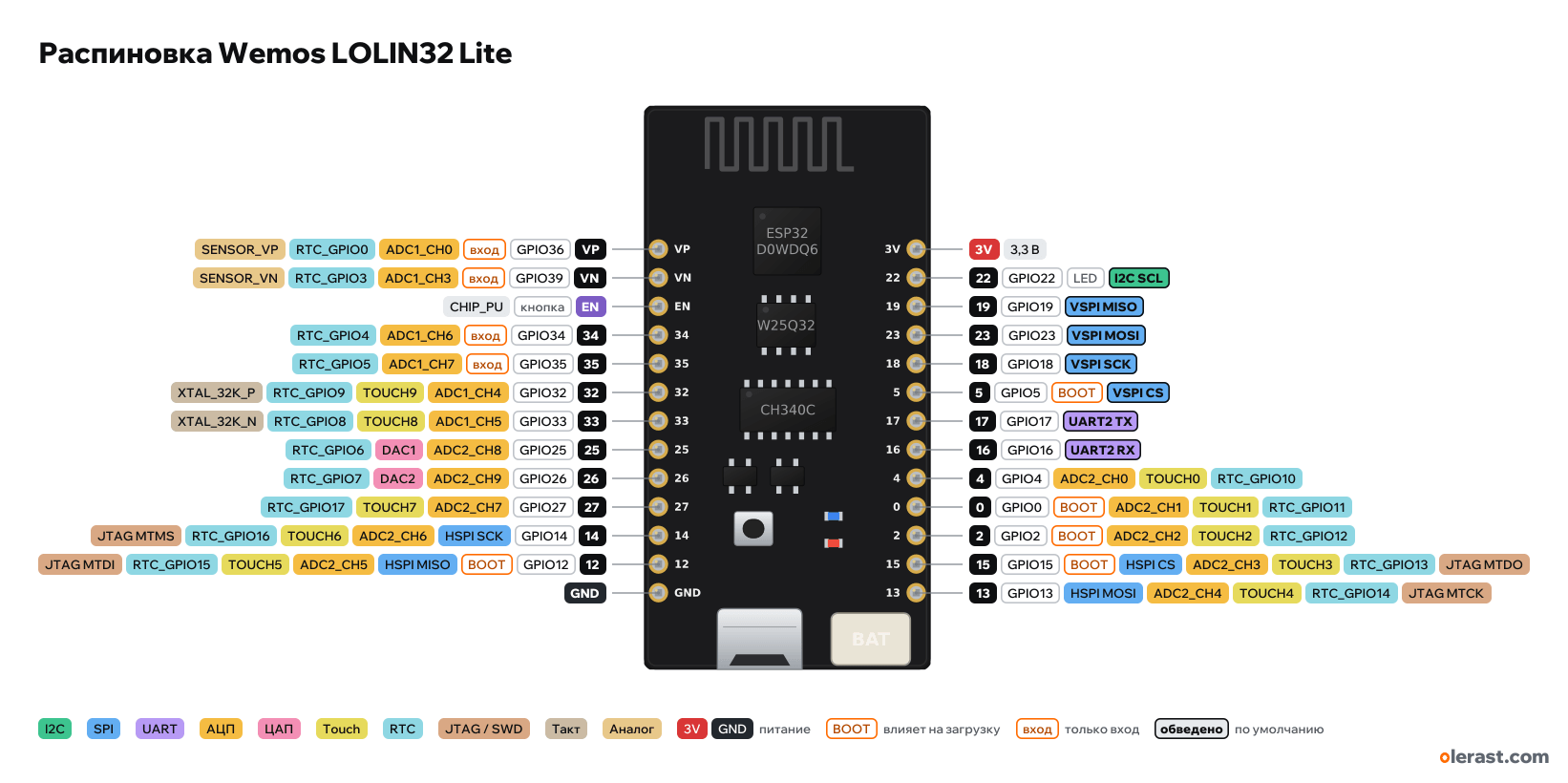

Вид сверху, USB снизу, антенна сверху.

СравнитьСкачать PNG
Чип
ESP32 (ESP32-D0WDQ6)
Логика
3,3 В
Питание
Micro-USB 4,75-5,25 ВLi-ion 3,7 В (разъём PH-2.0) 3,3-4,2 В3V 3-3,6 В
По умолчанию в arduino-esp32 (плата «LOLIN32 Lite»)
I2C: SDA 19, SCL 23SPI: MOSI 23, MISO 19, SCK 18, SS 5UART: TX 1, RX 3светодиод: 22

Какие пины Wemos LOLIN32 Lite можно использовать

Без оговорок

GPIO4, GPIO13, GPIO14, GPIO16-19, GPIO23, GPIO25-27, GPIO32, GPIO33

С оглядкой

  • GPIO0, GPIO2, GPIO5, GPIO12, GPIO15: strapping, уровень при включении выбирает режим загрузки.
  • GPIO22: светодиод на плате.
  • GPIO34-36, GPIO39: только вход, без выхода и подтяжек.

Важно

  • Логика 3,3 В, 5 В на GPIO не подавать.
  • 34, 35, 36 (VP), 39 (VN) — только входы, без подтяжек.
  • АЦП2 (GPIO0, 2, 4, 12–15, 25–27) не работает при включённом Wi-Fi. С Wi-Fi брать ADC1: 32–39.
  • GPIO21 на гребёнку не выведен. В варианте ядра «LOLIN32 Lite» I2C на 19 (SDA) и 23 (SCL), а это те же пины, что MISO и MOSI: I2C и SPI вместе по умолчанию не работают, один из них переназначить.
  • Светодиод на GPIO22 (горит при LOW).
  • Strapping на гребёнке: 0, 2, 5, 12, 15. GPIO12 при включении держать низким.
  • Пины 16 и 17 свободны (PSRAM нет).
  • Подписи шелкографии — номера GPIO (по фото), цепи — по схеме Wemos. Размер и положение рядов по фото, чертежа у платы нет.
  • Выводов 5V и BAT на гребёнке нет: внешние модули на 5 В питать неоткуда.
  • Полярность разъёма аккумулятора у клонов бывает обратной: проверять до подключения.

Ревизии и клоны

  • Клоны с тем же названием: разъём аккумулятора бывает с обратной полярностью, стабилизатор другой; порядок пинов тот же.
