Какое напряжение питания у матрицы 8×8 MAX7219?

VCC: 4-5,5 В. Логика 5 В.

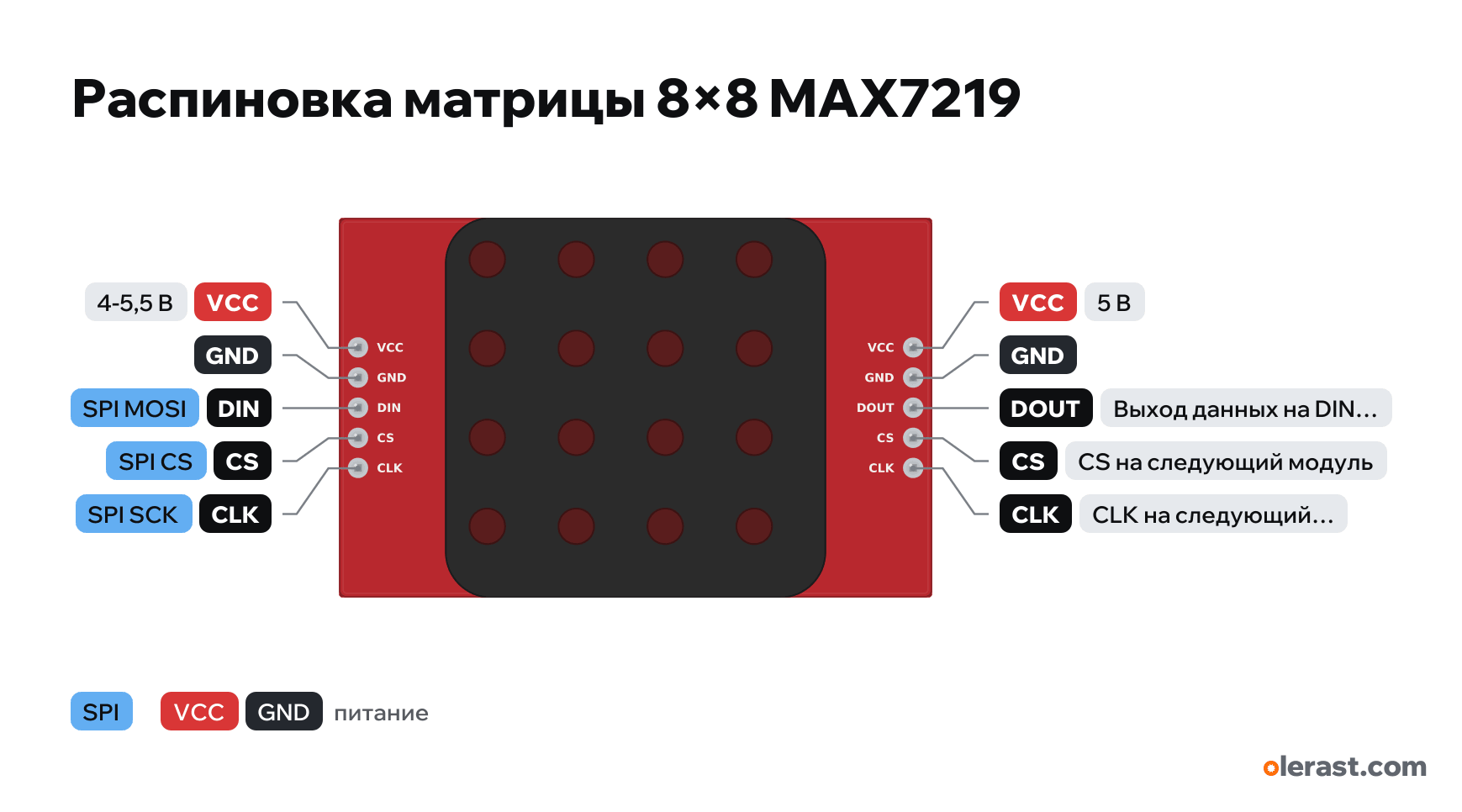

Распиновка матрицы 8×8 MAX7219

Матрица 8×8 на MAX7219 (вход VCC, GND, DIN, CS, CLK) · Maxim (ADI) MAX7219 · логика 5 В · 50×32 мм · 10 пинов

сверено частично17.10.2026

Вид спереди, вход слева, выход справа.

Питание 5 В: вся матрица на полной яркости — до 330 мА, четыре модуля в цепочке — больше 1 А, от USB платы не хватит.
Вход MAX7219 считает HIGH от 3,5 В: от 3,3 В ESP32 часто работает, но без гарантии — надёжнее через преобразователь уровней (74HCT125).
Библиотеки: MD_MAX72XX и MD_Parola, LedControl.

Подпись	Функции	Ограничения	Сверка
VCC	5 В	вход питания	не по производителю
GND	Земля		не по производителю
DIN	SPI MOSI (DIN)		не по производителю
CS	SPI CS (LOAD), фронт защёлкивает данные		не по производителю
CLK	SPI SCK		не по производителю
VCC	5 В	выход питания	не по производителю
GND	Земля		не по производителю
DOUT	Выход данных на DIN следующего модуля		не по производителю
CS	CS на следующий модуль		не по производителю
CLK	CLK на следующий модуль		не по производителю

Не сверено по производителю: 10 пинов из 10. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

Analog Devices (Maxim) MAX7219/MAX7221 Serially Interfaced LED Display Driversдаташит · сверено 17.10.2026DIN, CLK, LOAD (CS), DOUT для цепочки; питание 4,0–5,5 В; ток сегмента задаёт RSET, до 40 мА
LastMinuteEngineers: MAX7219 LED Dot Matrix Display Arduino Tutorialсторонний источник · сверено 17.10.2026вход VCC, GND, DIN, CS, CLK; выход VCC, GND, DOUT, CS, CLK; 5 В, до 330 мА у полностью горящей матрицы

Размер: около 50×32 мм, матрица 32×32 мм; положение гребёнок по фото (приблизительно).
