Распиновка усилителя MAX98357A (I2S)
MAX98357A, усилитель I2S 3 Вт (Adafruit 3006) · Maxim MAX98357A · логика 3,3 В · 17,78×19,05 мм · 9 пинов
сверено17.10.2026

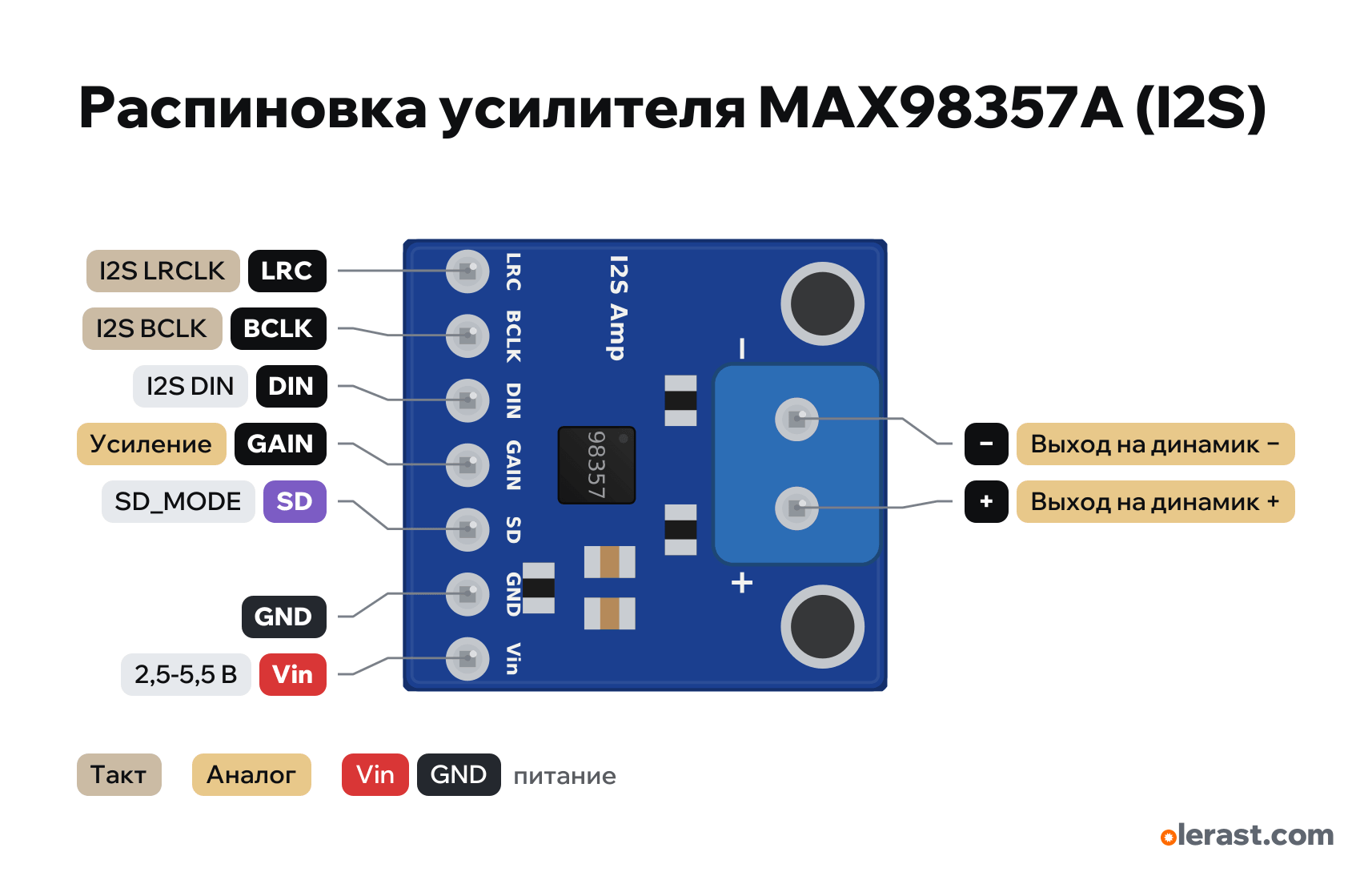

Вид сверху, ряд пинов снизу, клеммник динамика сверху, на рисунке плата повёрнута на 90°.
Скачать PNG- Чип
- Maxim MAX98357A
- Логика
- 3,3 В
- Питание
- Vin 2,5-5,5 В
Важно
- I2S: BCLK, LRC и DIN к любым GPIO, которые ядро умеет отдавать в I2S (у ESP32 любые выходы). MCLK не нужен.
- Ток при полной громкости в 4 Ом до 650 мА от 5 В: от вывода 5V платы на USB возможны просадки и перезагрузки.
- Усиление по умолчанию 9 дБ, выход (L+R)/2 при питании 5 В (при другом питании подобрать резистор SD).
- Для громкости питать от 5 В, логика I2S при этом может быть 3,3 В.
- Выход мостовой: ни «+», ни «−» динамика не соединять с землёй.
Ревизии и клоны
- Клоны с той же разводкой продают под именем MAX98357A I2S; у некоторых нет резистора на SD — тогда SD подтянуть к Vin самому.
- У Adafruit есть ревизия B (стерео-вариант разводки), здесь описан исходный файл Breakout.brd.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| LRC | I2S LRCLK (WS): левый или правый канал | терпит 5 В | свереноЛогика 3,3–5 В. | |
| BCLK | I2S BCLK: битовая частота | терпит 5 В | сверено | |
| DIN | I2S DIN: данные обоих каналов | терпит 5 В | сверено | |
| GAIN | Усиление: 3, 6, 9, 12 или 15 дБ | свереноНе подключён: 9 дБ. На GND: 12 дБ. Через 100 кОм на GND: 15 дБ. На Vin: 6 дБ. Через 100 кОм на Vin: 3 дБ.После смены усиления может понадобиться перезапуск питания. | ||
| SD | SD_MODE: выключение и выбор канала | подтяжка к питанию на плате | свереноНа плате 1 МОм к Vin: при 5 В выход (L+R)/2. В чипе подтяжка 100 кОм к земле.Ниже 0,16 В: выключен (0,6 мкА). 0,16–0,77 В: (L+R)/2. 0,77–1,4 В: правый. Выше 1,4 В: левый.Можно управлять с GPIO: низкий уровень выключает усилитель. | |
| GND | Земля | сверено | ||
| Vin | 5 В | вход питания | сверено | |
| − | Выход на динамик − (мост BTL, ШИМ 330 кГц) | свереноНе соединять с землёй: выход мостовой.На других ревизиях подписан: -, VO- | ||
| + | Выход на динамик + (мост BTL, ШИМ 330 кГц) | свереноДинамик 4–8 Ом. Не подключать ко входу другого усилителя: на выходе ШИМ, фильтром служит катушка динамика.На других ревизиях подписан: VO+ |
Источники
Все пины сверены по документам производителя.
- Adafruit: Adafruit MAX98357 Breakout.brd (Eagle)чертёж платы · сверено 17.10.2026контур 17,78×19,05, ряд 7 конт. (Vin, GND, SD, GAIN, DIN, BCLK, LRC справа налево) на y 16,51, клеммник 3,5 мм (VO−, VO+), отверстия, R1 1 МОм
- Adafruit Learn: MAX98357 I2S Class-D Mono Amp, Pinoutsруководство · сверено 17.10.2026питание 2,5–5,5 В, логика 3,3–5 В, таблица GAIN, пороги SD_MODE, 1 МОм на SD, динамик от 4 Ом, мостовой выход
- Adafruit: I2S 3W Class D Amplifier Breakout - MAX98357A (3006)руководство · сверено 17.10.2026размер 19,4×17,8×3 мм, клеммник в комплекте
- Maxim MAX98357A/MAX98357B datasheet (копия Adafruit)даташит · сверено 17.10.2026питание 2,5–5,5 В, 3,2 Вт в 4 Ом при 5 В, ток покоя 2,4–2,75 мА, выключение 0,6 мкА (SD_MODE = 0 В), MCLK не нужен, VIH цифровых входов 1,3 В
Размер: по контуру Eagle; на сайте Adafruit 19,4×17,8×3 мм.
Частые вопросы
- Какое напряжение питания у усилителя MAX98357A (I2S)?
- Vin: 2,5-5,5 В. Логика 3,3 В.
