Распиновка модуля microSD 5 В (SPI)
Модуль microSD SPI со стабилизатором и сдвигом уровней (Catalex, 6 выводов) · гнездо microSD, AMS1117-3.3, 74LVC125A · логика 5 В · 41,8×23,75 мм · 6 пинов
сверено частично17.10.2026

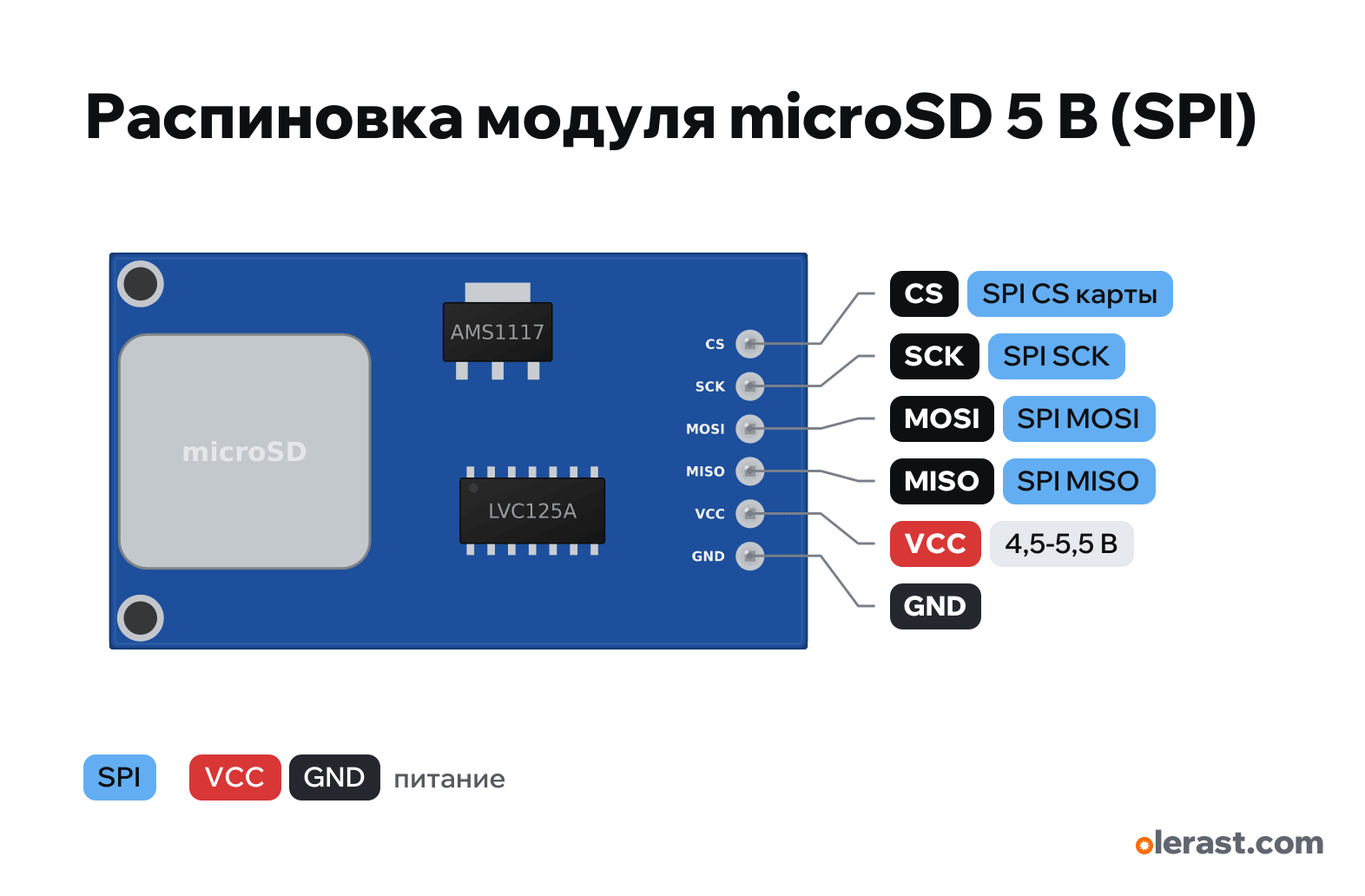

Вид сверху, гнездо карты слева, разъём справа.
Скачать PNG- Чип
- гнездо microSD, AMS1117-3.3, 74LVC125A
- Логика
- 5 В
- Питание
- VCC 4,5-5,5 В
Важно
- Для плат на 5 В (Arduino Uno, Nano, Mega): питание 5 В, линии SPI напрямую.
- С ESP32 и другими 3,3-вольтовыми платами питать от 5 В (VIN или 5V платы): от 3,3 В стабилизатор AMS1117 не даст карте напряжения.
- Карту форматировать в FAT32; библиотека SD или SdFat.
- Геометрия по одному футпринту KiCad (±0,3 мм), компоненты нарисованы примерно.
Ревизии и клоны
- Большой модуль для полноразмерной SD с 8 выводами (два GND, 3V3, 5V) — другой модуль.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| CS | SPI CS карты (SS) | терпит 5 В | не по производителюМодуль без производителя: порядок по футпринту с подписями и описаниям (совпадают). Две дальние дырки и мелкие компоненты не образмерены. | |
| SCK | SPI SCK | терпит 5 В | не по производителюМодуль без производителя: порядок по футпринту с подписями и описаниям (совпадают). Две дальние дырки и мелкие компоненты не образмерены. | |
| MOSI | SPI MOSI | терпит 5 В | не по производителюМодуль без производителя: порядок по футпринту с подписями и описаниям (совпадают). Две дальние дырки и мелкие компоненты не образмерены. | |
| MISO | SPI MISO | не по производителюМодуль без производителя: порядок по футпринту с подписями и описаниям (совпадают). Две дальние дырки и мелкие компоненты не образмерены.Выход 3,3 В: Arduino на 5 В его понимает.На этих платах MISO не отпускает шину, даже когда CS высокий: с другими устройствами SPI на одной шине бывают сбои. | ||
| VCC | 5 В | вход питания | не по производителюМодуль без производителя: порядок по футпринту с подписями и описаниям (совпадают). Две дальние дырки и мелкие компоненты не образмерены. | |
| GND | Земля | не по производителюМодуль без производителя: порядок по футпринту с подписями и описаниям (совпадают). Две дальние дырки и мелкие компоненты не образмерены. |
Источники
Не сверено по производителю: 6 пинов из 6. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- KiCad: maltsevda/TZXDuino_HFHW Catalex_Micro_SD.kicad_modсторонний источник · сверено 17.10.2026контур 41,8×23,75, ряд у правого края: CS, SCK, MOSI, MISO, VCC, GND; два отверстия Ø2 слева
- Arduino forum: datasheet for Catalex MicroSD Card Adapterсторонний источник · сверено 17.10.2026даташита нет; на плате стабилизатор 3,3 В и буфер уровней; MISO всегда активен
- Components101: Micro SD Card Moduleсторонний источник · сверено 17.10.2026выводы GND, VCC, MISO, MOSI, SCK, CS; AMS1117 и 74LVC125A
- TI SN74LVC125A datasheetдаташит · сверено 17.10.2026входы терпят до 5,5 В при питании 3,3 В
Размер: по футпринту KiCad (TZXDuino), у продавцов 42×24 (приблизительно).
Частые вопросы
- Какое напряжение питания у модуля microSD 5 В (SPI)?
- VCC: 4,5-5,5 В. Логика 5 В.
