Распиновка RFID-модуля RC522

Считыватель RFID RC522 (MFRC522, 13,56 МГц, SPI) · NXP MFRC522 · логика 3,3 В · 40×60 мм · 8 пинов

сверено частично20.10.2026

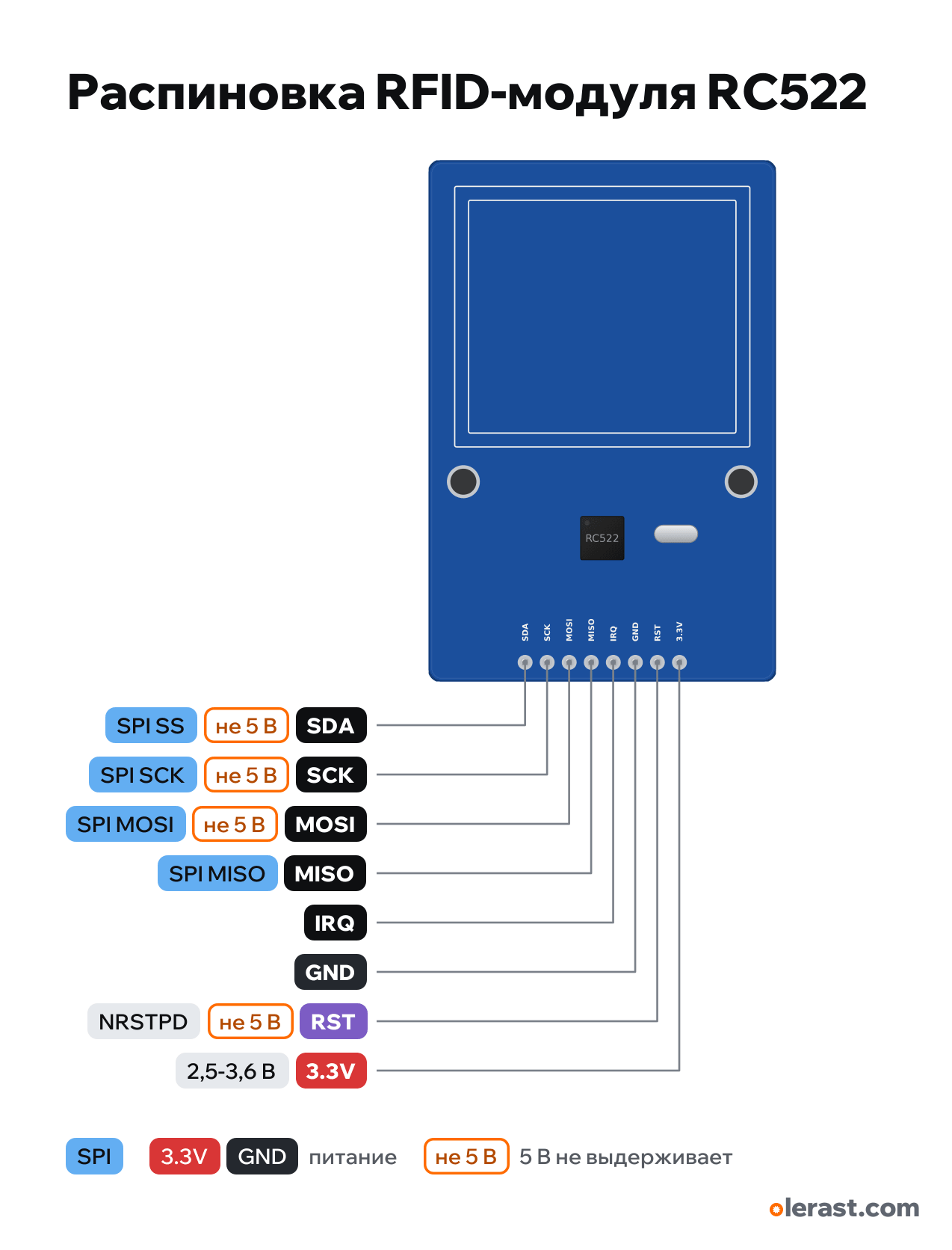

Вид со стороны деталей, антенна сверху, гребёнка снизу: SDA, SCK, MOSI, MISO, IRQ, GND, RST, 3.3V слева направо.

Скачать PNG
Чип
NXP MFRC522
Логика
3,3 В
Питание
3.3V 2,5-3,6 В

Важно

  • Питание только 3,3 В: на 5 В модуль сгорает. Конструктор ставит ошибку, если 3.3V соединён с 5 В.
  • К ESP32 (VSPI): SDA на GPIO5, SCK на GPIO18, MOSI на GPIO23, MISO на GPIO19, RST на любой GPIO (например 22), 3.3V на 3V3. Библиотека MFRC522 (miguelbalboa).
  • К Arduino Uno: SDA D10, SCK D13, MOSI D11, MISO D12, RST D9, 3.3V на 3.3V. Сигналы Uno 5 В: по NXP вход не выше 3,3 + 0,5 В, поэтому SDA, SCK, MOSI и RST лучше через делитель или преобразователь уровня. Многие подключают напрямую и пишут, что работает: конструктор ставит на такие провода ошибку по даташиту.
  • IRQ библиотеке MFRC522 не нужен: оставить не подключённым.
  • Карта читается на 3-5 см. Металл под антенной и рядом с ней сокращает дальность.
  • Модуль берёт 13-26 мА при чтении (lastminuteengineers), передатчик чипа до 100 мА в пределе (NXP).

Ревизии и клоны

  • Модули RC522 Mini и с разъёмом 2×4: другой порядок выводов, сверять по подписям.
  • PN532: другой чип (NFC, I2C/SPI/UART), другие выводы.

Все пины

ПодписьНомерФункцииОграниченияСверка
SDASPI SS (CS): выбор чипа, активный низкийне терпит 5 Вне по производителю
SCKSPI SCKне терпит 5 Вне по производителю
MOSISPI MOSIне терпит 5 Вне по производителю
MISOSPI MISOне по производителю
IRQIRQ: прерывание при карте или конце команды (для библиотеки MFRC522 не нужен)не по производителю
GNDЗемляне по производителю
RSTNRSTPD: LOW сбрасывает и выключает чипне терпит 5 Вне по производителю
3.3V3.3 Ввход питанияне по производителю

Источники

Не сверено по производителю: 8 пинов из 8. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

  • NXP MFRC522 Standard performance MIFARE and NTAG frontend (Rev. 3.9, 27.04.2016)даташит · сверено 20.10.2026питание VDDA, VDDD, TVDD 2,5-3,6 В (тип. 3,3), предел 4,0 В; вход на любом выводе не выше PVDD + 0,5 В; SPI до 10 Мбит/с; ток цифровой части 6,5-9 мА, аналоговой 7-10 мА, передатчика до 100 мА в непрерывной волне; жёсткое выключение по NRSTPD = LOW до 5 мкА
  • Random Nerd Tutorials: Security Access using MFRC522 RFID Reader with Arduinoсторонний источник · сверено 20.10.2026выводы SDA, SCK, MOSI, MISO, IRQ, GND, RST, 3.3V; к Uno: SDA D10, SCK D13, MOSI D11, MISO D12, RST D9, IRQ не подключён; питание только 3,3 В
  • Last Minute Engineers: How RC522 RFID Reader Module Worksсторонний источник · сверено 20.10.2026питание 2,5-3,3 В, ток 13-26 мА, в выключении 10 мкА; пишут, что логические выводы терпят 5 В (у NXP вход не выше PVDD + 0,5 В)

Размер: у продавцов 40×60 мм; детали и антенна по фото, не образмерены (приблизительно).

Частые вопросы

Какое напряжение питания у RFID-модуля RC522?
3.3V: 2,5-3,6 В. Логика 3,3 В.
