Распиновка ST-Link V2
ST-Link V2, клон в алюминиевом корпусе · STM32F103C8T6 · логика 3,3 В · 54×18 мм · 10 пинов
сверено частично20.10.2026

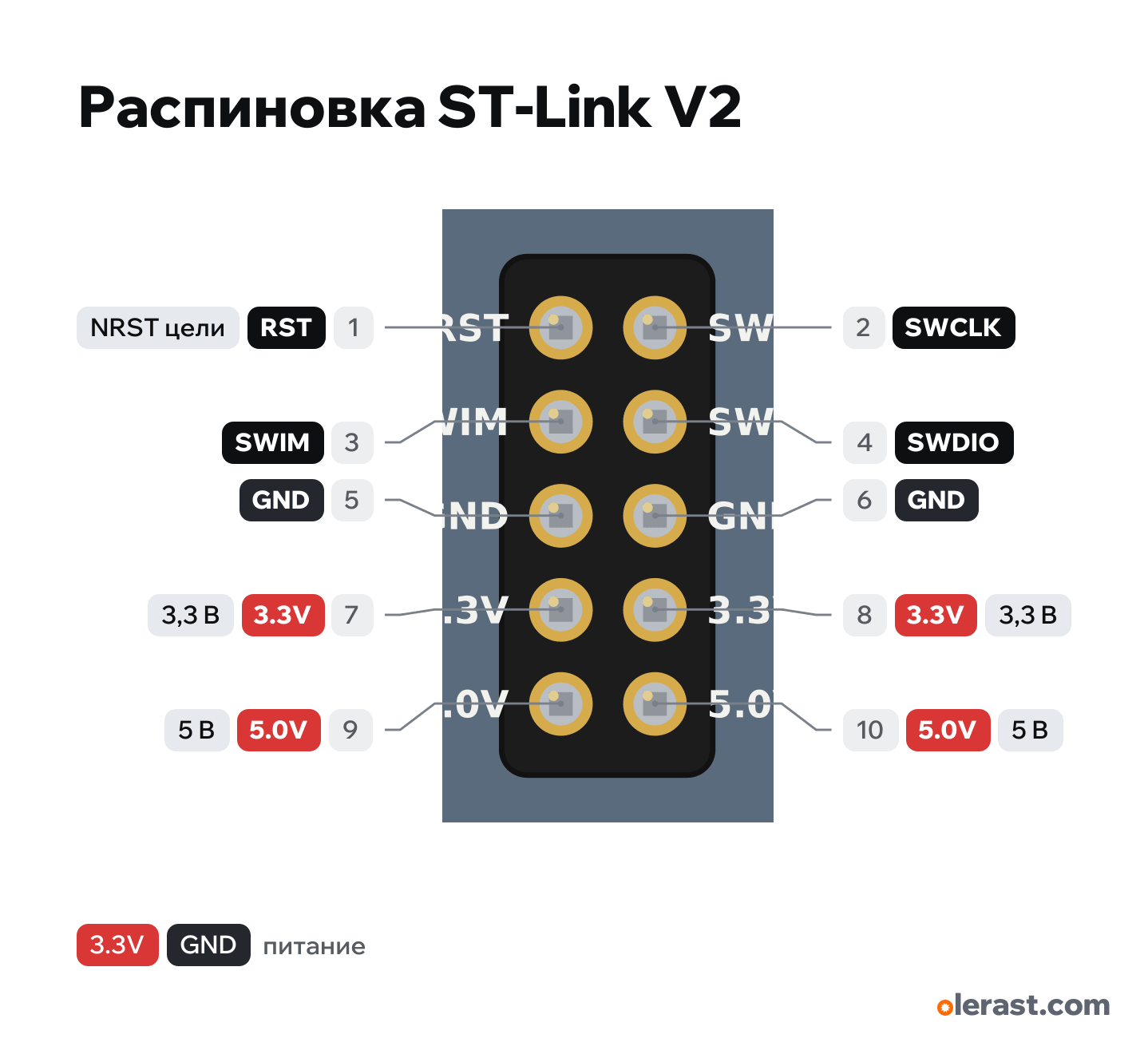

Вид сверху на корпус, USB-A слева, разъём 2×5 справа; штыри выходят из торца, нарисованы по схеме на корпусе, ключ разъёма не сверен.
Скачать PNG- Чип
- STM32F103C8T6
- Логика
- 3,3 В
- Питание
- USB-A 4,75-5,25 В
Важно
- Подключение к Blue Pill (разъём SWD у торца): SWDIO к DIO, SWCLK к CLK, GND к GND, 3.3V к 3.3, если плату больше ничем не питают.
- Если Blue Pill уже питается от USB, вывод 3.3V программатора не подключать.
- С вывода 3.3V около 100 мА (продавец): на плату с Wi-Fi, моторами или подсветкой не хватит.
- 3.3V и 5.0V одновременно к одной плате не подключать.
- SWIM нужен только для STM8. STM32 шьются по SWD (SWDIO, SWCLK).
- Порядок контактов у партий разный: сверять подпись на корпусе.
- Выводы 3.3V и 5.0V только выходы для питания платы-цели.
Ревизии и клоны
- Партии около 2016: 1 RST, 2 SWDIO, 3 GND, 4 GND, 5 SWIM, 6 SWCLK, 7-8 3.3V, 9-10 5.0V. Подписи на корпусе и на плате у них бывают неверны.
- Партии с 2020: 1 RST, 2 SWCLK, 3 SWIM, 4 SWDIO, 5-6 GND, 7-8 3.3V, 9-10 5.0V (нарисовано здесь).
- Внутри стоит STM32F103C8, у части партий STM32F101C8 или клон STM32; на плате бывает отдельная площадка SWD для перепрошивки самого программатора.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| RST | вывод 1 | NRST цели: сброс | не по производителюДокумента производителя нет. Порядок по подписи на корпусе партий с 2020 года (Docker Hub noahpendleton, руководство ShillehTek). У старых партий (около 2016) порядок другой: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK (hackaday.io), и подписи на корпусе и плате бывают неверны. Перед подключением сверять подпись на своём корпусе или прозвонить.Сброс платы-цели. Для Blue Pill обычно не нужен, нужен при «Connect under reset». | |
| SWIM | вывод 3 | SWIM: однопроводная отладка STM8 | не по производителюДокумента производителя нет. Порядок по подписи на корпусе партий с 2020 года (Docker Hub noahpendleton, руководство ShillehTek). У старых партий (около 2016) порядок другой: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK (hackaday.io), и подписи на корпусе и плате бывают неверны. Перед подключением сверять подпись на своём корпусе или прозвонить.Только для STM8. Для STM32 не подключать. | |
| GND | вывод 5 | Земля | не по производителюДокумента производителя нет. Порядок по подписи на корпусе партий с 2020 года (Docker Hub noahpendleton, руководство ShillehTek). У старых партий (около 2016) порядок другой: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK (hackaday.io), и подписи на корпусе и плате бывают неверны. Перед подключением сверять подпись на своём корпусе или прозвонить. | |
| 3.3V | вывод 7 | 3.3 В | выход питания | не по производителюДокумента производителя нет. Порядок по подписи на корпусе партий с 2020 года (Docker Hub noahpendleton, руководство ShillehTek). У старых партий (около 2016) порядок другой: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK (hackaday.io), и подписи на корпусе и плате бывают неверны. Перед подключением сверять подпись на своём корпусе или прозвонить.Выход 3,3 В со стабилизатора программатора, около 100 мА (продавец). Питать им только маленькую плату без своего питания. |
| 5.0V | вывод 9 | 5 В | выход питания | не по производителюДокумента производителя нет. Порядок по подписи на корпусе партий с 2020 года (Docker Hub noahpendleton, руководство ShillehTek). У старых партий (около 2016) порядок другой: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK (hackaday.io), и подписи на корпусе и плате бывают неверны. Перед подключением сверять подпись на своём корпусе или прозвонить.5 В с USB компьютера. |
| SWCLK | вывод 2 | SWCLK: тактовый сигнал SWD | не по производителюДокумента производителя нет. Порядок по подписи на корпусе партий с 2020 года (Docker Hub noahpendleton, руководство ShillehTek). У старых партий (около 2016) порядок другой: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK (hackaday.io), и подписи на корпусе и плате бывают неверны. Перед подключением сверять подпись на своём корпусе или прозвонить.К выводу CLK (SWCLK, PA14) у Blue Pill. | |
| SWDIO | вывод 4 | SWDIO: данные SWD | не по производителюДокумента производителя нет. Порядок по подписи на корпусе партий с 2020 года (Docker Hub noahpendleton, руководство ShillehTek). У старых партий (около 2016) порядок другой: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK (hackaday.io), и подписи на корпусе и плате бывают неверны. Перед подключением сверять подпись на своём корпусе или прозвонить.К выводу DIO (SWDIO, PA13) у Blue Pill. | |
| GND | вывод 6 | Земля | не по производителюДокумента производителя нет. Порядок по подписи на корпусе партий с 2020 года (Docker Hub noahpendleton, руководство ShillehTek). У старых партий (около 2016) порядок другой: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK (hackaday.io), и подписи на корпусе и плате бывают неверны. Перед подключением сверять подпись на своём корпусе или прозвонить. | |
| 3.3V | вывод 8 | 3.3 В | выход питания | не по производителюДокумента производителя нет. Порядок по подписи на корпусе партий с 2020 года (Docker Hub noahpendleton, руководство ShillehTek). У старых партий (около 2016) порядок другой: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK (hackaday.io), и подписи на корпусе и плате бывают неверны. Перед подключением сверять подпись на своём корпусе или прозвонить. |
| 5.0V | вывод 10 | 5 В | выход питания | не по производителюДокумента производителя нет. Порядок по подписи на корпусе партий с 2020 года (Docker Hub noahpendleton, руководство ShillehTek). У старых партий (около 2016) порядок другой: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK (hackaday.io), и подписи на корпусе и плате бывают неверны. Перед подключением сверять подпись на своём корпусе или прозвонить. |
Источники
Не сверено по производителю: 10 пинов из 10. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- noahpendleton/stlink-clone-adapter (Docker Hub): два варианта разъёма клонасторонний источник · сверено 20.10.2026вариант 2020: 1 RST, 2 SWCLK, 3 SWIM, 4 SWDIO, 5-6 GND, 7-8 3.3V, 9-10 5.0V, подписи на корпусе верные; вариант 2016: 1 RST, 2 SWDIO, 3-4 GND, 5 SWIM, 6 SWCLK, подписи бывают неверны
- ShillehTek: ST-Link V2 STM8/STM32 programmer manualсторонний источник · сверено 20.10.2026порядок как у варианта 2020, около 100 мА с вывода 3,3 В, корпус 54×18×11 мм, STM32F103C8, подключение к Blue Pill
- hackaday.io: ST-Link clone repurposing (логи)сторонний источник · сверено 20.10.2026старый вариант: 1 RST (PB6), 2 SWDIO (PB14), 3-4 GND, 5 SWIM (PB8), 6 SWCLK (PA5, PB13), 7-8 3.3V, 9-10 5V
- Paparazzi UAV wiki: Serial Wire Debug (клоны ST-Link)сторонний источник · сверено 20.10.2026у клонов разные микроконтроллеры (STM32F103C8, STM32F101C8) и разводка
Размер: корпус 54×18×11 мм по описанию продавца (ShillehTek); чертежа нет (приблизительно).
Частые вопросы
- Какое напряжение питания у ST-Link V2?
- USB-A: 4,75-5,25 В. Логика 3,3 В.
