Распиновка переходника USB-UART на CH340
Переходник USB-UART на CH340C (DTR, RXI, TXO, VCC, CTS, GND) · WCH CH340C · логика 3,3 В · 15,24×26 мм · 6 пинов
сверено частично20.10.2026

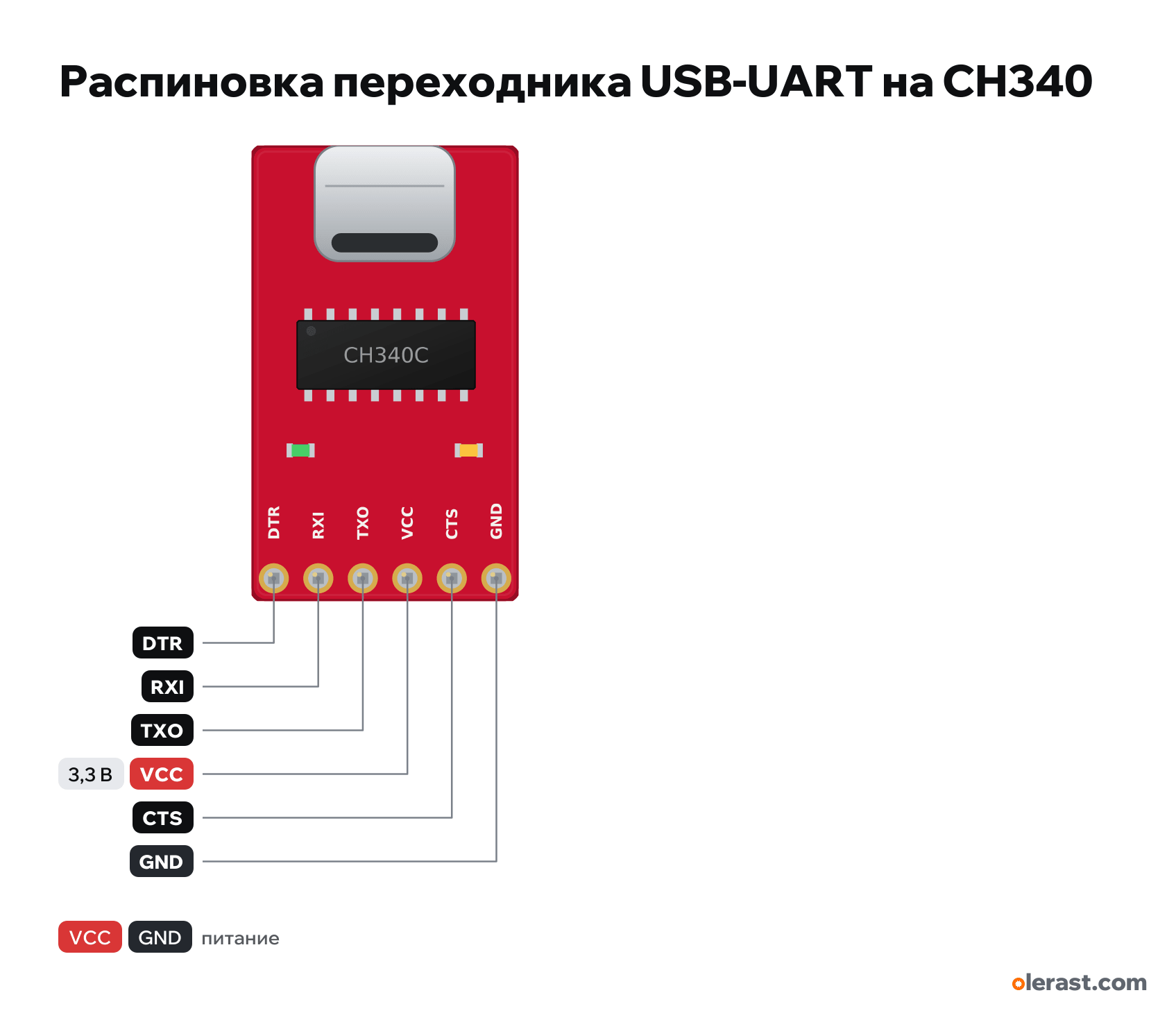

Вид сверху, USB-C сверху, гребёнка снизу: DTR, RXI, TXO, VCC, CTS, GND слева направо.
Скачать PNG- Чип
- WCH CH340C
- Логика
- 3,3 В
- Питание
- USB-C 4,75-5,25 В
Важно
- Линии перекрёстные: TXO к RX платы, RXI к TX платы, GND к GND.
- Уровень сигналов равен VCC: по умолчанию 3,3 В (годится для ESP32, ESP8266, STM32). Для Arduino на 5 В перемычку на обороте переставить на 5 В.
- Прошивка Arduino Pro Mini: гребёнка ставится напрямую (GND к GND, DTR к DTR), автосброс работает через конденсатор на плате Pro Mini.
- ESP32 и ESP8266 без автосброса: перед прошивкой держать BOOT (GPIO0 на GND) и нажать EN или RST.
- Если порта нет: кабель только для зарядки или нет драйвера CH340 (в Windows 10 и 11 обычно ставится сам).
- VCC выдаёт 3,3 В (до 600 мА) или 5 В от USB: выбирается перемычкой на обороте, от неё же уровень TXO, RXI и DTR.
Ревизии и клоны
- SparkFun Serial Basic на CH340G (DEV-14050): micro-USB, та же гребёнка.
- Синие переходники с подписями 5V, VCC, 3V3, TXD, RXD, GND и перемычкой VCC: другая раскладка, VCC соединяют перемычкой с 5V или 3V3.
- Микросхемы отдельно: ch340g-sop16 и ch340c-sop16.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| DTR | DTR: выход, активный низкий; автосброс Arduino через 0,1 мкФ | не по производителюПорядок DTR, RXI, TXO, VCC, CTS, GND по руководству SparkFun, но с какого края на виде сверху стоит DTR, по фото не сверено; размер платы примерный. У клонов с подписями 5V, VCC, 3V3, TXD, RXD, GND раскладка другая.Pro Mini и похожие платы: DTR идёт на вывод DTR (GRN) платы, на ней уже стоит конденсатор на RESET. | ||
| RXI | RXI: вход UART, к TX платы | не по производителюПорядок DTR, RXI, TXO, VCC, CTS, GND по руководству SparkFun, но с какого края на виде сверху стоит DTR, по фото не сверено; размер платы примерный. У клонов с подписями 5V, VCC, 3V3, TXD, RXD, GND раскладка другая.Уровень по перемычке VCC: 3,3 В по умолчанию. Для плат на 5 В перемычку переставить на 5 В.На других ревизиях подписан: RXD, RX | ||
| TXO | TXO: выход UART, к RX платы | не по производителюПорядок DTR, RXI, TXO, VCC, CTS, GND по руководству SparkFun, но с какого края на виде сверху стоит DTR, по фото не сверено; размер платы примерный. У клонов с подписями 5V, VCC, 3V3, TXD, RXD, GND раскладка другая.На других ревизиях подписан: TXD, TX | ||
| VCC | 3.3 В | выход питания | не по производителюПорядок DTR, RXI, TXO, VCC, CTS, GND по руководству SparkFun, но с какого края на виде сверху стоит DTR, по фото не сверено; размер платы примерный. У клонов с подписями 5V, VCC, 3V3, TXD, RXD, GND раскладка другая.3,3 В (по умолчанию) или 5 В по перемычке на обороте. На 3,3 В стабилизатор до 600 мА.На других ревизиях подписан: 3V3, 5V | |
| CTS | CTS: вход, активный низкий (обычно не нужен) | не по производителюПорядок DTR, RXI, TXO, VCC, CTS, GND по руководству SparkFun, но с какого края на виде сверху стоит DTR, по фото не сверено; размер платы примерный. У клонов с подписями 5V, VCC, 3V3, TXD, RXD, GND раскладка другая. | ||
| GND | Земля | не по производителюПорядок DTR, RXI, TXO, VCC, CTS, GND по руководству SparkFun, но с какого края на виде сверху стоит DTR, по фото не сверено; размер платы примерный. У клонов с подписями 5V, VCC, 3V3, TXD, RXD, GND раскладка другая. |
Источники
Не сверено по производителю: 6 пинов из 6. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- SparkFun Serial Basic Breakout (CH340C and USB-C) Hookup Guideруководство · сверено 20.10.2026выводы DTR (выход, активный низкий), RXI (вход), TXO (выход), VCC (3,3 В по умолчанию или 5 В), CTS (вход, активный низкий), GND; перемычка на обороте выбирает 3,3 или 5 В (по умолчанию 3,3); стабилизатор 3,3 В до 600 мА, при перегрузке 150 мА; на 5 В ток USB; светодиоды TX (зелёный) и RX (жёлтый)
- SparkFun: How to Install CH340 Driversсторонний источник · сверено 20.10.2026драйвер CH340 для Windows, macOS, Linux
Размер: размер и детали по фото SparkFun, не образмерены (приблизительно).
Частые вопросы
- Какое напряжение питания у переходника USB-UART на CH340?
- USB-C: 4,75-5,25 В. Логика 3,3 В.
