Распиновка Arduino Nano 33 BLE
Arduino Nano 33 BLE / BLE Sense (nRF52840) · nRF52840 · логика 3,3 В · 45×18 мм · 30 пинов
сверено частично17.10.2026

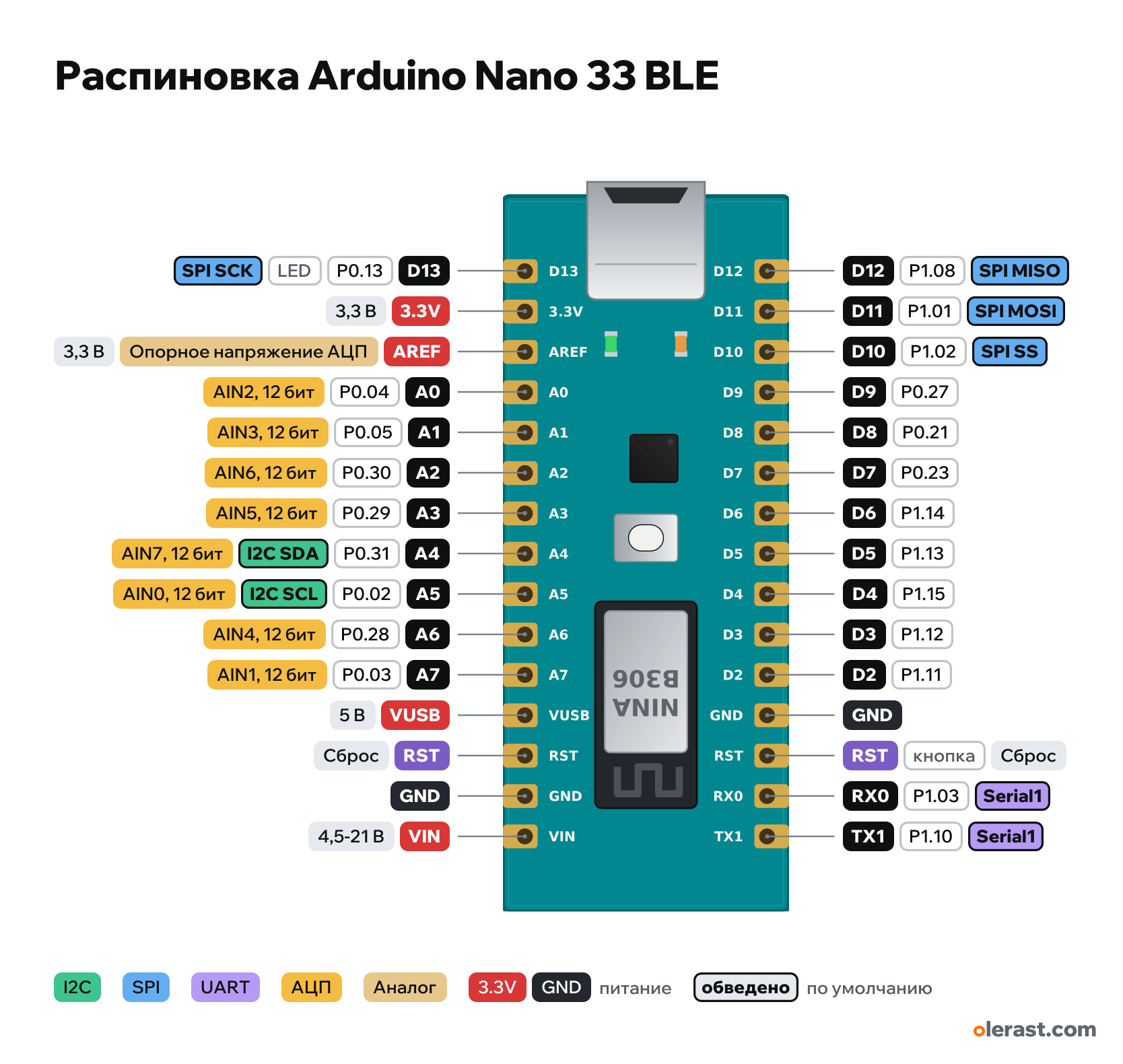

Вид сверху, USB слева (как на официальной распиновке), на рисунке плата повёрнута на 90°.
СравнитьСкачать PNG- Чип
- nRF52840, u-blox NINA-B306
- Логика
- 3,3 В
- Питание
- Micro-USB 4,8-5,25 ВVIN 4,5-21 В
- По умолчанию в ArduinoCore-mbed (ARDUINO_NANO33BLE)
- I2C: SDA 18, SCL 19SPI: MOSI 11, MISO 12, SCK 13, SS 10UART: TX 1, RX 0светодиод: 13
Какие пины Arduino Nano 33 BLE можно использовать
Без оговорок
D0-D12, A0-A7
С оглядкой
- D13: светодиод на плате.
Важно
- Логика 3,3 В, 5 В на выводы не подавать (даташит: NOT 5V tolerant).
- Вывод «5V» тут VUSB и по умолчанию не подключён.
- ШИМ на любом цифровом выводе (до 4 модулей по 4 канала), прерывания на любом.
- Датчики платы (IMU, у Sense ещё APDS9960, LPS22HB, HTS221/HS3003) на отдельной внутренней шине I2C (Wire1), A4/A5 свободны.
- Ток выводов маленький (2 мА, в сильном режиме 10 мА): светодиод только через резистор от 330 Ом.
- Ряды выводов — по шагу 2,54 и ширине 0,6 дюйма; мелкие компоненты нарисованы примерно.
Ревизии и клоны
- Nano 33 BLE Sense Rev2: другие датчики (BMI270 + BMM150, HS3003), выводы те же.
- Nano 33 BLE Rev2: IMU BMI270 + BMM150 вместо LSM9DS1.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| D12 | P1.08 · Arduino 12 | прерываниеШИМ (любой вывод, до 16 каналов)SPI MISO | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D11 | P1.01 · Arduino 11 | прерываниеШИМ (любой вывод, до 16 каналов)SPI MOSI | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D10 | P1.02 · Arduino 10 | прерываниеШИМ (любой вывод, до 16 каналов)SPI SS | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D9 | P0.27 · Arduino 9 | прерываниеШИМ (любой вывод, до 16 каналов) | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D8 | P0.21 · Arduino 8 | прерываниеШИМ (любой вывод, до 16 каналов) | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D7 | P0.23 · Arduino 7 | прерываниеШИМ (любой вывод, до 16 каналов) | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D6 | P1.14 · Arduino 6 | прерываниеШИМ (любой вывод, до 16 каналов) | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D5 | P1.13 · Arduino 5 | прерываниеШИМ (любой вывод, до 16 каналов) | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D4 | P1.15 · Arduino 4 | прерываниеШИМ (любой вывод, до 16 каналов) | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D3 | P1.12 · Arduino 3 | прерываниеШИМ (любой вывод, до 16 каналов) | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D2 | P1.11 · Arduino 2 | прерываниеШИМ (любой вывод, до 16 каналов) | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| GND | Земля | сверено | ||
| RST | Сброс (низкий = сброс) | кнопка на плате | сверено | |
| RX0 | P1.03 · Arduino 0 | прерываниеШИМ (любой вывод, до 16 каналов)Serial1 | не терпит 5 В | не по производителюКакой из P1.03 и P1.10 — RX, а какой TX: в variant.cpp у D0 комментарий «TX», в таблице выводов даташита D0 = RX0. Номер Arduino и подпись на плате верны, порт и роль не сверены.Выход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| TX1 | P1.10 · Arduino 1 | прерываниеШИМ (любой вывод, до 16 каналов)Serial1 | не терпит 5 В | не по производителюКакой из P1.03 и P1.10 — RX, а какой TX: в variant.cpp у D0 комментарий «TX», в таблице выводов даташита D0 = RX0. Номер Arduino и подпись на плате верны, порт и роль не сверены.Выход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| D13 | P0.13 · Arduino 13 | прерываниеШИМ (любой вывод, до 16 каналов)SPI SCK | не терпит 5 Всветодиод на плате | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840).Светодиод L на плате. LED_BUILTIN = 13. Ещё на плате RGB-светодиод (LEDR, LEDG, LEDB, горят при LOW) — на внутренних выводах. |
| 3.3V | 3.3 В | выход питания | свереноВыход DC-DC MPM3610 3,3 В. | |
| AREF | 3.3 ВОпорное напряжение АЦП | вход питания | сверено | |
| A0 | P0.04 · Arduino A0 (14) | прерываниеШИМ (любой вывод, до 16 каналов)AIN2, 12 бит | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| A1 | P0.05 · Arduino A1 (15) | прерываниеШИМ (любой вывод, до 16 каналов)AIN3, 12 бит | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| A2 | P0.30 · Arduino A2 (16) | прерываниеШИМ (любой вывод, до 16 каналов)AIN6, 12 бит | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| A3 | P0.29 · Arduino A3 (17) | прерываниеШИМ (любой вывод, до 16 каналов)AIN5, 12 бит | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| A4 | P0.31 · Arduino A4 (18) | прерываниеШИМ (любой вывод, до 16 каналов)AIN7, 12 битI2C SDA (Wire) | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| A5 | P0.02 · Arduino A5 (19) | прерываниеШИМ (любой вывод, до 16 каналов)AIN0, 12 битI2C SCL (Wire) | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| A6 | P0.28 · Arduino A6 (20) | прерываниеШИМ (любой вывод, до 16 каналов)AIN4, 12 бит | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| A7 | P0.03 · Arduino A7 (21) | прерываниеШИМ (любой вывод, до 16 каналов)AIN1, 12 бит | не терпит 5 В | свереноВыход: стандартный ток 2 мА, в сильном режиме до 10 мА на вывод (даташит nRF52840). |
| VUSB | 5 В | вход питаниявыход питания | свереноОбычно не подключён: соединяется с 5 В разъёма USB, если запаять перемычку VUSB на обороте. | |
| RST | Сброс (низкий = сброс) | сверено | ||
| GND | Земля | сверено | ||
| VIN | 5 В | вход питания | свереноВход DC-DC MPM3610: 4,5–21 В. |
Источники
Не сверено по производителю: 2 пина из 30. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Arduino Nano 33 BLE Datasheet (ABX00030) и BLE Sense (ABX00031)даташит · сверено 17.10.2026таблица 30 выводов, VUSB обычно не подключён, логика 3,3 В и не терпит 5 В, MPM3610, NINA-B306
- ArduinoCore-mbed: variants/ARDUINO_NANO33BLE/variant.cppядро Arduino · сверено 17.10.2026D0–D13, A0–A7 ↔ выводы nRF52840 (P0.xx, P1.xx), SDA A4, SCL A5, SPI 11/12/13
Размер: 45×18 мм по даташиту; ряды через 15,24 мм по шагу 2,54, положение вдоль платы по середине.
Частые вопросы
- Какие пины у Arduino Nano 33 BLE для I2C, SPI и UART?
- По умолчанию в ArduinoCore-mbed (ARDUINO_NANO33BLE): I2C: SDA A4, SCL A5; SPI: MOSI D11, MISO D12, SCK D13, SS D10; UART: TX D1, RX D0.
- На каком пине светодиод у Arduino Nano 33 BLE?
- На D13.
- Можно ли подавать 5 В на пины Arduino Nano 33 BLE?
- Нет. Логика 3,3 В, пины 5 В не терпят: сигнал 5 В подают через делитель или преобразователь уровней.
