Распиновка Arduino Nano 33 IoT

Arduino Nano 33 IoT (SAMD21, Wi-Fi) · ATSAMD21G18A · логика 3,3 В · 45×18 мм · 30 пинов

сверено17.10.2026

5 В не выдерживает ни один GPIO, обведено: по умолчанию в ArduinoCore-samd.

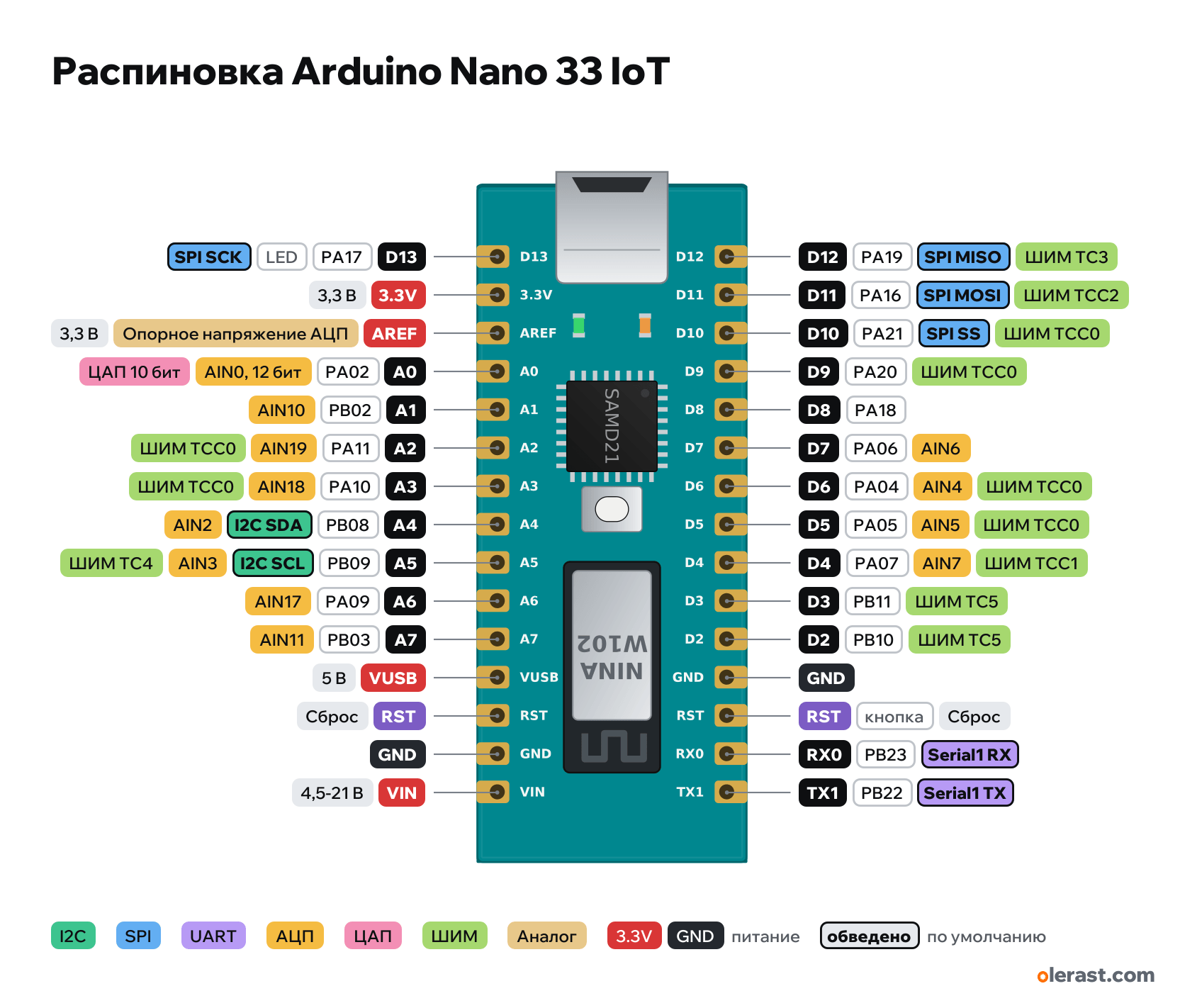

Вид сверху, USB слева (как на официальной распиновке), на рисунке плата повёрнута на 90°.

СравнитьСкачать PNG
Чип
ATSAMD21G18A, u-blox NINA-W102 (ESP32, Wi-Fi и Bluetooth)
Логика
3,3 В
Питание
Micro-USB 4,8-5,25 ВVIN 4,5-21 В
По умолчанию в ArduinoCore-samd (nano_33_iot)
I2C: SDA 18, SCL 19SPI: MOSI 11, MISO 12, SCK 13, SS 10UART: TX 1, RX 0светодиод: 13

Какие пины Arduino Nano 33 IoT можно использовать

Без оговорок

D0-D12, A0-A7

С оглядкой

  • D13: светодиод на плате.

Важно

  • Логика 3,3 В, 5 В на выводы не подавать (даташит: NOT 5V tolerant).
  • Вывод «5V» тут VUSB и по умолчанию никуда не подключён: 5 В для модулей с платы не взять без перемычки.
  • Wi-Fi и Bluetooth — модуль NINA-W102 по SPI (SERCOM2), библиотеки WiFiNINA и ArduinoBLE.
  • I2C A4/A5 уже заняты IMU LSM6DS3 (0x6A) и ATECC608A (0x60): адреса датчиков не должны совпадать.
  • Ток на вывод до 7 мА.
  • Ряды выводов — по шагу 2,54 и ширине 0,6 дюйма; мелкие компоненты нарисованы примерно.

Все пины

ПодписьНомерФункцииОграниченияСверка
D12PA19 · Arduino 12ШИМ TC3SPI MISO (SERCOM1)не терпит 5 Всверено
D11PA16 · Arduino 11ШИМ TCC2EXTINT0SPI MOSI (SERCOM1)не терпит 5 Всверено
D10PA21 · Arduino 10ШИМ TCC0EXTINT5SPI SSне терпит 5 Всверено
D9PA20 · Arduino 9ШИМ TCC0EXTINT4не терпит 5 Всверено
D8PA18 · Arduino 8не терпит 5 Всверено
D7PA06 · Arduino 7AIN6не терпит 5 Всверено
D6PA04 · Arduino 6ШИМ TCC0AIN4не терпит 5 Всверено
D5PA05 · Arduino 5ШИМ TCC0AIN5не терпит 5 Всверено
D4PA07 · Arduino 4ШИМ TCC1AIN7не терпит 5 Всверено
D3PB11 · Arduino 3ШИМ TC5EXTINT11не терпит 5 Всверено
D2PB10 · Arduino 2ШИМ TC5EXTINT10не терпит 5 Всверено
GNDЗемлясверено
RSTСброс (низкий = сброс)кнопка на платесверено
RX0PB23 · Arduino 0Serial1 RX (SERCOM5)не терпит 5 Всверено
TX1PB22 · Arduino 1Serial1 TX (SERCOM5)не терпит 5 Всверено
D13PA17 · Arduino 13EXTINT1SPI SCK (SERCOM1)не терпит 5 Всветодиод на платесверено
3.3V3.3 Ввыход питаниясверено
AREF3.3 ВОпорное напряжение АЦПвход питаниясверено
A0PA02 · Arduino A0 (14)AIN0, 12 битЦАП 10 бит (DAC0)не терпит 5 Всверено
A1PB02 · Arduino A1 (15)AIN10EXTINT2не терпит 5 Всверено
A2PA11 · Arduino A2 (16)AIN19ШИМ TCC0не терпит 5 Всверено
A3PA10 · Arduino A3 (17)AIN18ШИМ TCC0не терпит 5 Всверено
A4PB08 · Arduino A4 (18)AIN2I2C SDA (SERCOM4)не терпит 5 Всверено
A5PB09 · Arduino A5 (19)AIN3ШИМ TC4EXTINT9I2C SCL (SERCOM4)не терпит 5 Всверено
A6PA09 · Arduino A6 (20)AIN17не терпит 5 Всверено
A7PB03 · Arduino A7 (21)AIN11EXTINT3не терпит 5 Всверено
VUSB5 Ввход питаниявыход питаниясверено
RSTСброс (низкий = сброс)сверено
GNDЗемлясверено
VIN5 Ввход питаниясверено

Источники

Все пины сверены по документам производителя.

  • Arduino Nano 33 IoT Datasheet (ABX00027)даташит · сверено 17.10.2026таблица 30 выводов (VUSB обычно не подключён, перемычка SJ1), логика 3,3 В и не терпит 5 В, VIN до 21 В на MPM3610, NINA-W102, IMU и ATECC608A на I2C
  • ArduinoCore-samd: variants/nano_33_iot/variant.cppядро Arduino · сверено 17.10.2026D0–D13, A0–A7 ↔ порты SAMD21, ШИМ (TC/TCC), EXTINT, SPI SERCOM1 на 11/12/13, I2C SERCOM4 на A4/A5, Serial1 SERCOM5 на 0/1, SERCOM2 — связь с NINA

Размер: 45×18 мм по даташиту; ряды через 15,24 мм по шагу 2,54, положение вдоль платы по середине.

Частые вопросы

Какие пины у Arduino Nano 33 IoT для I2C, SPI и UART?
По умолчанию в ArduinoCore-samd (nano_33_iot): I2C: SDA A4, SCL A5; SPI: MOSI D11, MISO D12, SCK D13, SS D10; UART: TX D1, RX D0.
На каком пине светодиод у Arduino Nano 33 IoT?
На D13.
Можно ли подавать 5 В на пины Arduino Nano 33 IoT?
Нет. Логика 3,3 В, пины 5 В не терпят: сигнал 5 В подают через делитель или преобразователь уровней.
