Распиновка батарейки 9 В «Крона»

Батарейка 9 В «Крона» (6LR61) с клипсой · Щелочная 9 В (6LR61) · логика 9 В · 64×26,5 мм · 2 пина

сверено частично17.10.2026

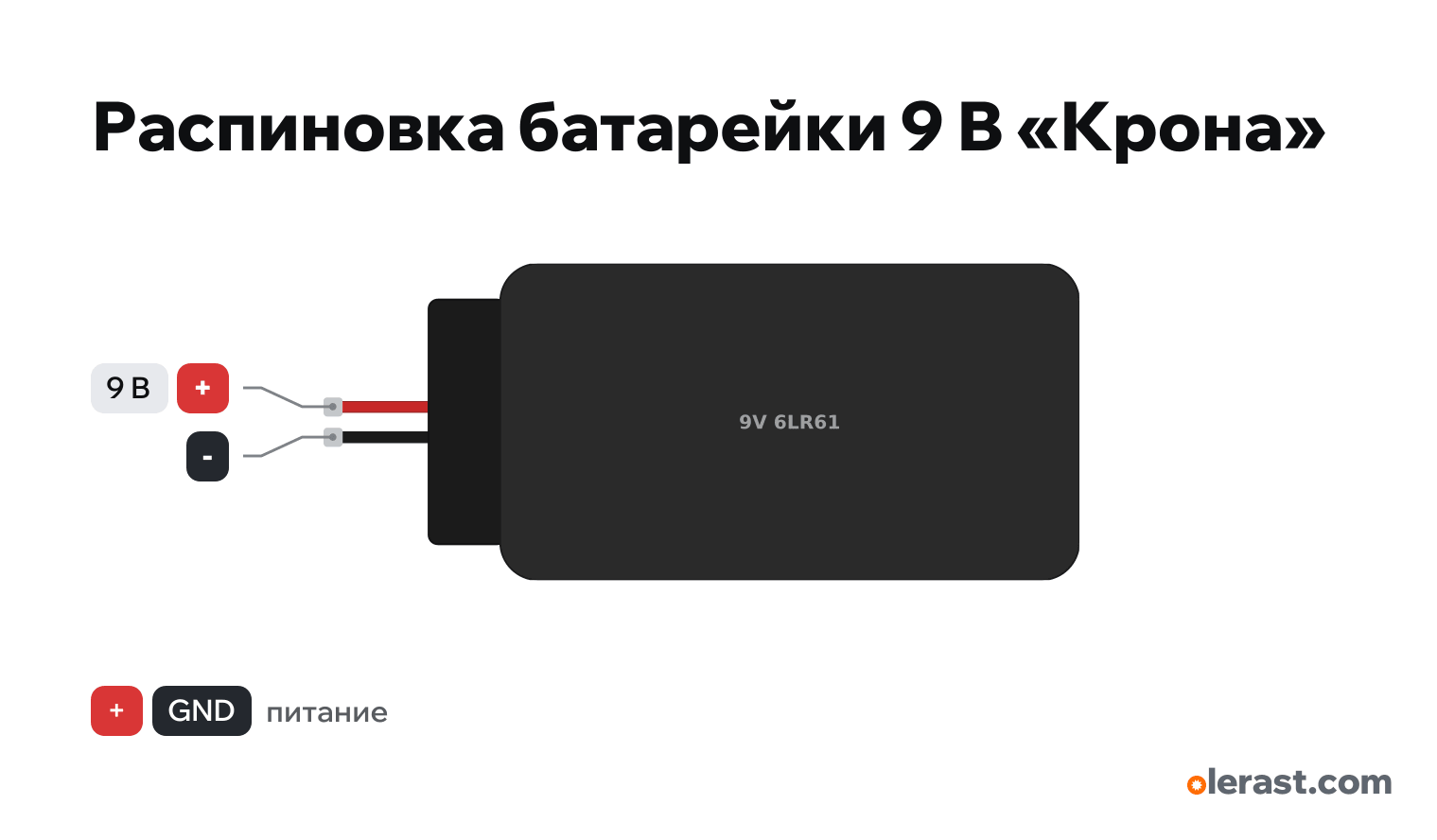

Вид сбоку, клипса слева.

Скачать PNG
Чип
Щелочная 9 В (6LR61)
Логика
9 В
Питание
+ (выход батарейки) 6-9,6 В

Важно

  • Крона — плохой источник для Arduino и тем более для моторов и Wi-Fi: маленькая ёмкость и большое внутреннее сопротивление. Сервопривод от неё через LM7805 сбросит плату.
  • LM7805 от 9 В при 100 мА греется на 0,4 Вт — терпимо; при 500 мА — 2 Вт, нужен радиатор.
  • Источник 6–9,5 В на VIN Arduino или вход стабилизатора. Ёмкость маленькая: Arduino Uno (около 50 мА) проработает часов 8–10.

Все пины

ПодписьНомерФункцииОграниченияСверка
+9 Ввыход питанияне по производителю
-Земляне по производителю

Источники

Не сверено по производителю: 2 пина из 2. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

Размер: батарейка 48,5×26,5×17,5 мм, клипса и провода слева (укорочены) (приблизительно).
