Распиновка батарейного отсека 2×AA

Батарейный отсек 2×AA (3 В, с проводами) · 2 × AA щелочные последовательно · логика 3 В · 70×31 мм · 2 пина

сверено частично17.10.2026

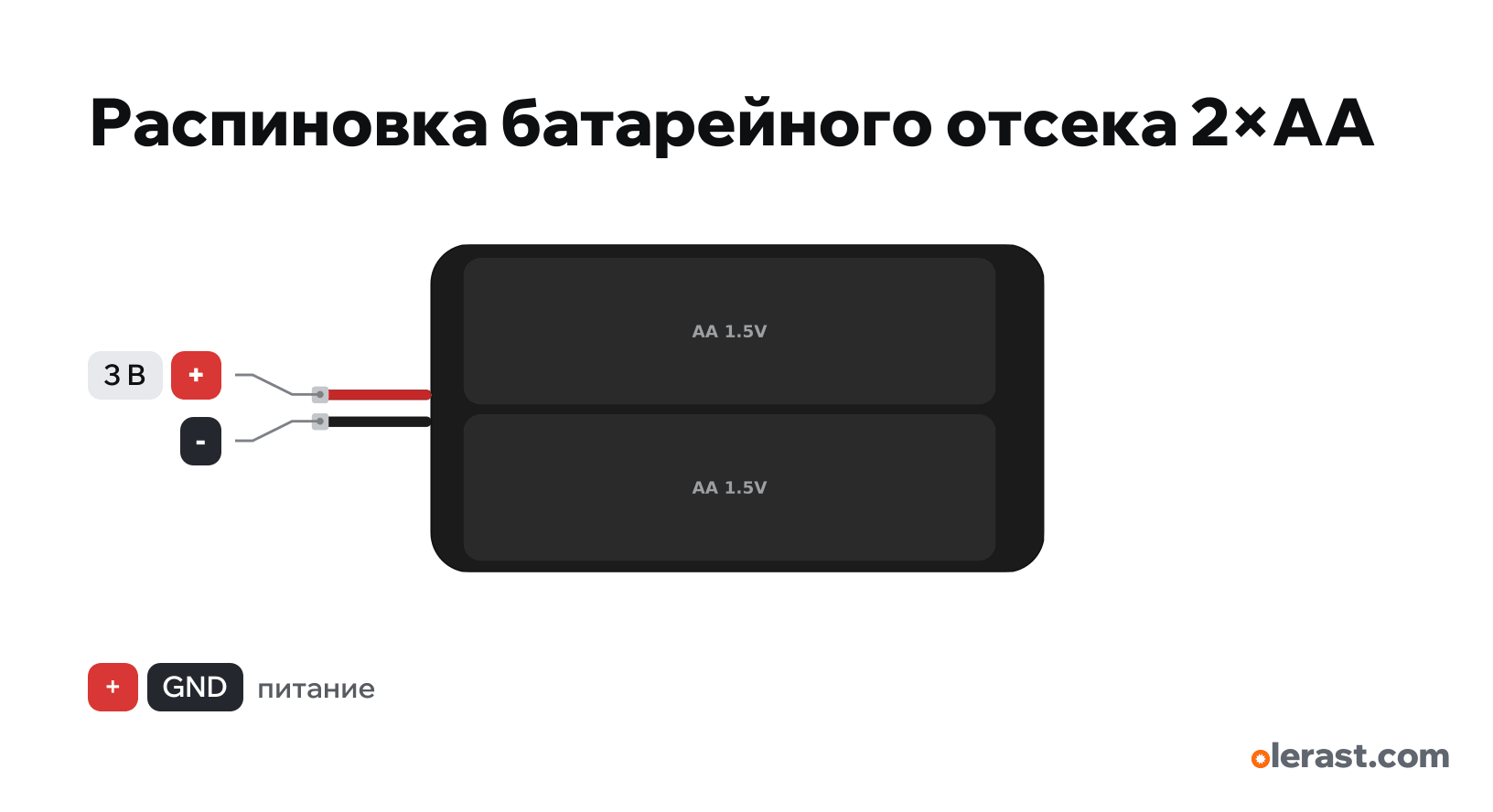

Вид сверху, провода слева.

Скачать PNG
Чип
2 × AA щелочные последовательно
Логика
3 В
Питание
+ (выход отсека) 2-3,2 В

Важно

  • Щелочные батарейки плохо держат большой ток: при 500 мА ёмкость в 2–3 раза меньше паспортной. Для моторов и Wi-Fi лучше аккумуляторы.
  • Внутреннее сопротивление батареек растёт к концу разряда: при пике тока (Wi-Fi, мотор) напряжение проседает и плата сбрасывается.
  • Держатель без производителя: размеры по типовым держателям ±1 мм, провода нарисованы короче настоящих (обычно 10–15 см).
  • 2×AA можно прямо на 3V3 у ESP32 и других чипов на 3,3 В (свежие 3,2 В), но к концу напряжение падает ниже 2,7 В и чип перезагружается.

Ревизии и клоны

  • Отсек 3×AA (4,5 В) — запись battery-holder-3xaa.
  • Отсеки с крышкой и выключателем: выключатель в разрыве плюса.

Все пины

ПодписьНомерФункцииОграниченияСверка
+3 Ввыход питанияне по производителю
-Земляне по производителю

Источники

Не сверено по производителю: 2 пина из 2. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

  • Energizer E91 (AA, щелочная) datasheetдаташит · сверено 17.10.20261,5 В номинал, ёмкость около 2500–3000 мА·ч при малом токе, сильно меньше при токе в сотни мА, разряд до 0,8–1,0 В

Размер: отсек около 58×31 мм, слева провода (укорочены) (приблизительно).
