Распиновка платы защиты BMS 1S

Плата защиты BMS 1S (3,7 В, DW01 + 8205A) · DW01A + FS8205A · логика 3,7 В · 30×7 мм · 4 пина

сверено частично17.10.2026

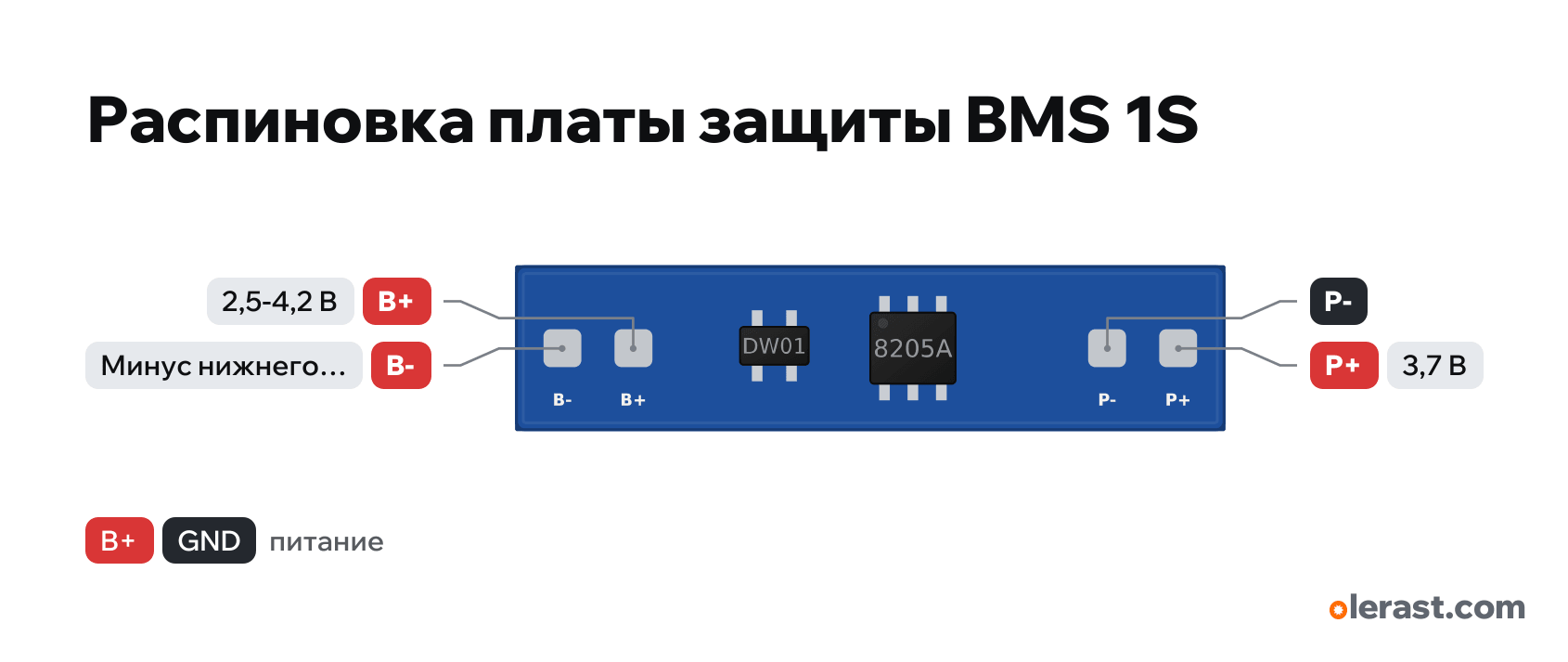

Вид сверху, аккумулятор слева, нагрузка справа.

Важно

Как у TP4056 с защитой, только без зарядки: аккумулятор на B+ и B−, нагрузка и зарядка на P+ и P−.
Общая земля схемы — P−, а не B−: если взять землю с B−, защита по переразряду и току не работает.
Перезаряд около 4,25–4,3 В, переразряд 2,4–3,0 В у разных плат.
Ток платы (3 А, 10 А, 20 А) пишут на плате или в названии: берите с запасом к пусковому току моторов.
Зарядка на P+ и P− напряжением 4,2 В (зарядкой для 1S), нагрузка — туда же.

Встроенная защита есть в TP4056 с защитой (tp4056-protected-usbc) и в аккумуляторах LiPo Adafruit.

Подпись	Функции	Ограничения	Сверка
B-	Минус нижнего аккумулятора (через ключи к P−)		не сверено
B+	3.7 В	вход питания	не сверено
P-	Земля		не сверено
P+	3.7 В	выход питания	не сверено

Не сверено по производителю: 4 пина из 4. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

ShillehTek: 1S 3.7V 3A 2MOS BMS Li-ion 18650 protection board manualсторонний источник · сверено 17.10.20261S: B+, B−, P+, P−; DW01 и 2 MOSFET; нагрузка и зарядка на P+ и P−
done.land: 2S 10A Battery Management Systemsсторонний источник · сверено 17.10.20262S: B−, BM (середина, иногда B1), B+, P−, P+; заряд 8,4–9,0 В на P+ и P−
Cirkit Designer: 3S BMSсторонний источник · сверено 17.10.20263S: B−, B1, B2, B+, P−, P+; отводы подключать от минуса к плюсу

Размер: размер не образмерен: платы защиты бывают разной формы (приблизительно).
