Распиновка платы BMS 2S
Плата защиты BMS 2S (7,4 В, с балансировкой) · контроллер защиты 2S (HY2120/HY2213 и аналоги) + MOSFET · логика 7,4 В · 46×18 мм · 5 пинов
сверено частично17.10.2026

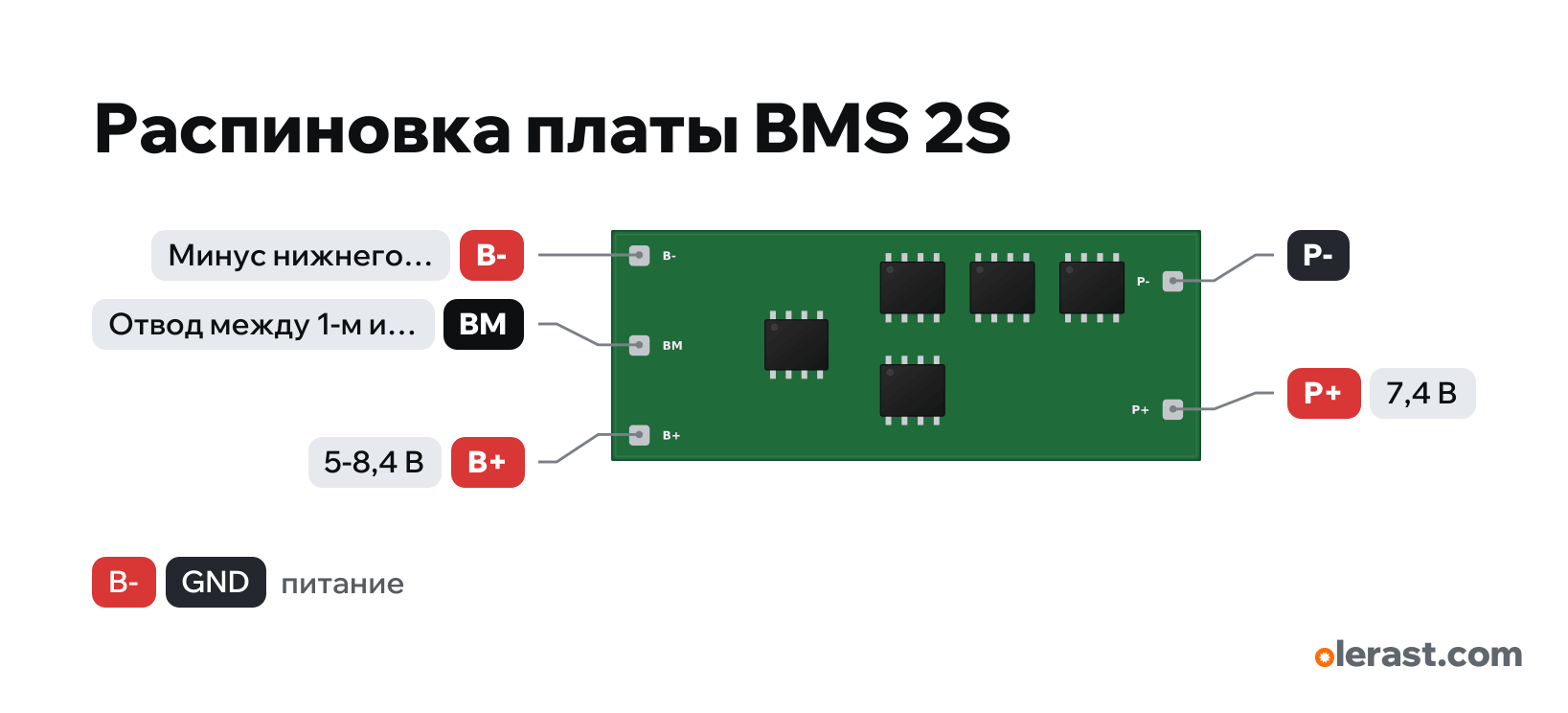

Вид сверху, отводы аккумуляторов слева, нагрузка справа.
Скачать PNG
- Чип
- контроллер защиты 2S (HY2120/HY2213 и аналоги) + MOSFET
- Логика
- 7,4 В
- Питание
- B+ 5-8,4 В
Важно
- Отводы подключать по порядку от минуса: B−, BM, B+. Перед подключением проверьте мультиметром напряжение каждого отвода.
- Общая земля схемы — P−, а не B−: если взять землю с B−, защита по переразряду и току не работает.
- Без балансировки (у дешёвых плат её нет или ток десятки мА) аккумуляторы разбегаются: заряжайте зарядкой 2S на 8,4 В и иногда проверяйте каждый.
- Ток платы (3 А, 10 А, 20 А) пишут на плате или в названии: берите с запасом к пусковому току моторов.
- Зарядка на P+ и P− напряжением 8,4 В (зарядкой для 2S), нагрузка — туда же.
Ревизии и клоны
- Платы с раздельными P− (зарядка) и C− (нагрузка): у них три вывода нагрузки.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| B- | Минус нижнего аккумулятора (через ключи к P−) | не свереноПлата защиты без производителя: подписи B−, B+, P−, P+ общепринятые (DW01/HY2120), расположение площадок у плат разное. Читайте подписи на своей плате.Минус аккумулятора. Не общая земля: между B− и P− стоят ключи защиты.На других ревизиях подписан: B−, BAT- | ||
| BM | Отвод между 1-м и 2-м аккумулятором (балансировка, контроль) | не свереноПлата защиты без производителя: подписи B−, B+, P−, P+ общепринятые (DW01/HY2120), расположение площадок у плат разное. Читайте подписи на своей плате.Плюс 1-го аккумулятора снизу (3,7 В от B−). Ток почти не идёт: тонкий провод.На других ревизиях подписан: B1, MB | ||
| B+ | 7.4 В | вход питания | не свереноПлата защиты без производителя: подписи B−, B+, P−, P+ общепринятые (DW01/HY2120), расположение площадок у плат разное. Читайте подписи на своей плате.Плюс сборки: 6,0–8,4 В.На других ревизиях подписан: BAT+ | |
| P- | Земля | не свереноПлата защиты без производителя: подписи B−, B+, P−, P+ общепринятые (DW01/HY2120), расположение площадок у плат разное. Читайте подписи на своей плате.Минус нагрузки и зарядки: это общая земля схемы. Защита размыкает его.На других ревизиях подписан: P−, OUT- | ||
| P+ | 7.4 В | выход питания | не свереноПлата защиты без производителя: подписи B−, B+, P−, P+ общепринятые (DW01/HY2120), расположение площадок у плат разное. Читайте подписи на своей плате.Плюс нагрузки и зарядки: соединён с B+ напрямую (на части плат площадки P+ нет — плюс берут с B+).На других ревизиях подписан: OUT+ |
Источники
Не сверено по производителю: 5 пинов из 5. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- ShillehTek: 1S 3.7V 3A 2MOS BMS Li-ion 18650 protection board manualсторонний источник · сверено 17.10.20261S: B+, B−, P+, P−; DW01 и 2 MOSFET; нагрузка и зарядка на P+ и P−
- done.land: 2S 10A Battery Management Systemsсторонний источник · сверено 17.10.20262S: B−, BM (середина, иногда B1), B+, P−, P+; заряд 8,4–9,0 В на P+ и P−
- Cirkit Designer: 3S BMSсторонний источник · сверено 17.10.20263S: B−, B1, B2, B+, P−, P+; отводы подключать от минуса к плюсу
Размер: размер не образмерен: платы защиты бывают разной формы (приблизительно).
