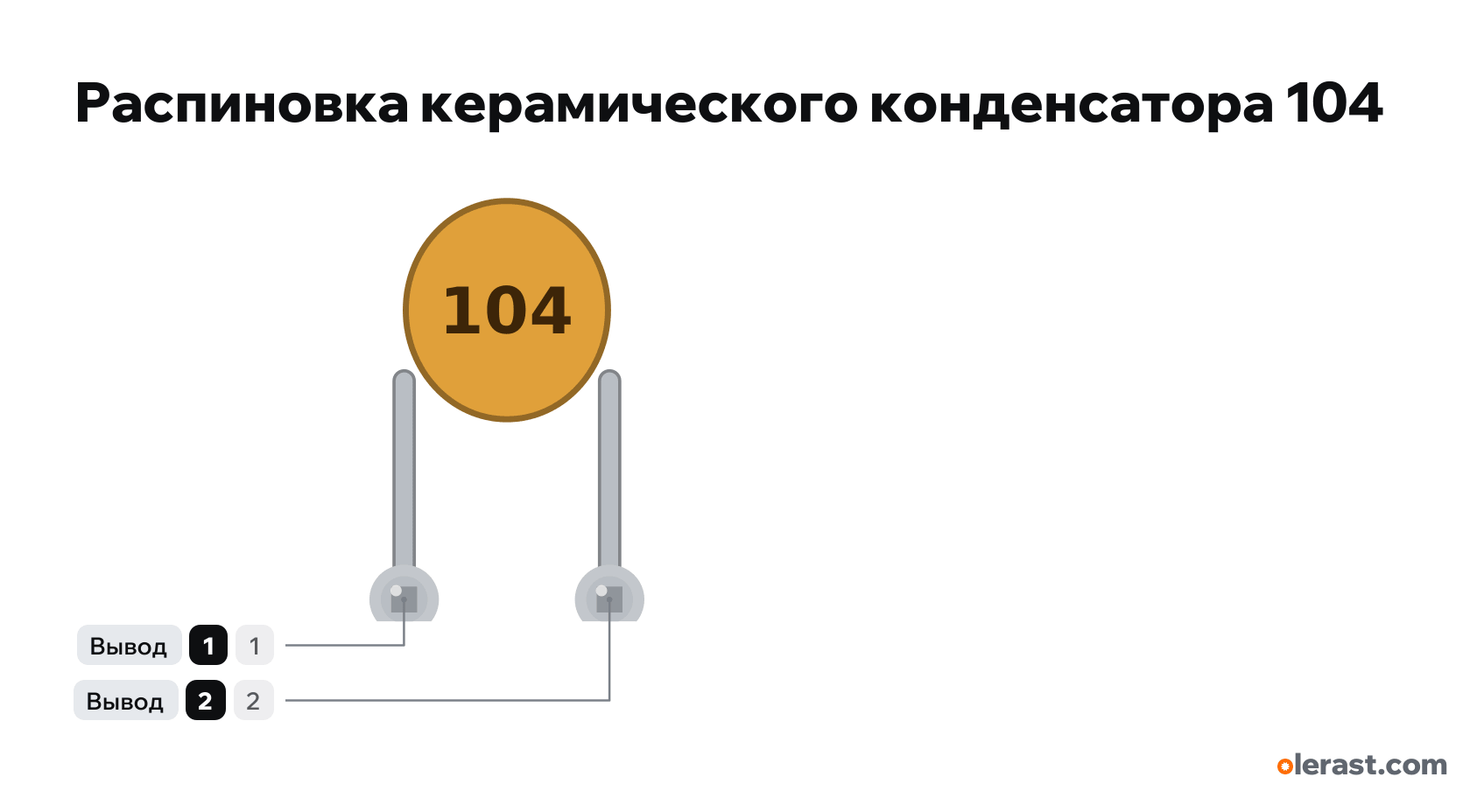

Распиновка керамического конденсатора 104
Конденсатор керамический (104 = 100 нФ) · Конденсатор керамический · логика 5 В · 7,6×10,7 мм · 2 пина
сверено17.10.2026
Важно
- Полярности нет. Код: две цифры и число нулей в пикофарадах: 104 = 100 000 пФ = 100 нФ, 105 = 1 мкФ, 22 = 22 пФ.
- 100 нФ ставят у вывода питания каждой микросхемы и модуля, вплотную к GND: гасит короткие броски.
Все пины
Источники
Все пины сверены по документам производителя.
- Vishay K-Series Multilayer Ceramic Capacitors (radial)даташит · сверено 17.10.2026радиальные керамические, выводы через 2,5 или 5 мм, без полярности, код ёмкости тремя цифрами
Размер: корпус Ø5 мм, выводы через 5,08 мм (два отверстия макетки) (приблизительно).
