Распиновка танталового конденсатора

Конденсатор танталовый (полярный, «+» на корпусе) · Конденсатор танталовый · логика 5 В · 6,4×13,2 мм · 2 пина

сверено17.10.2026

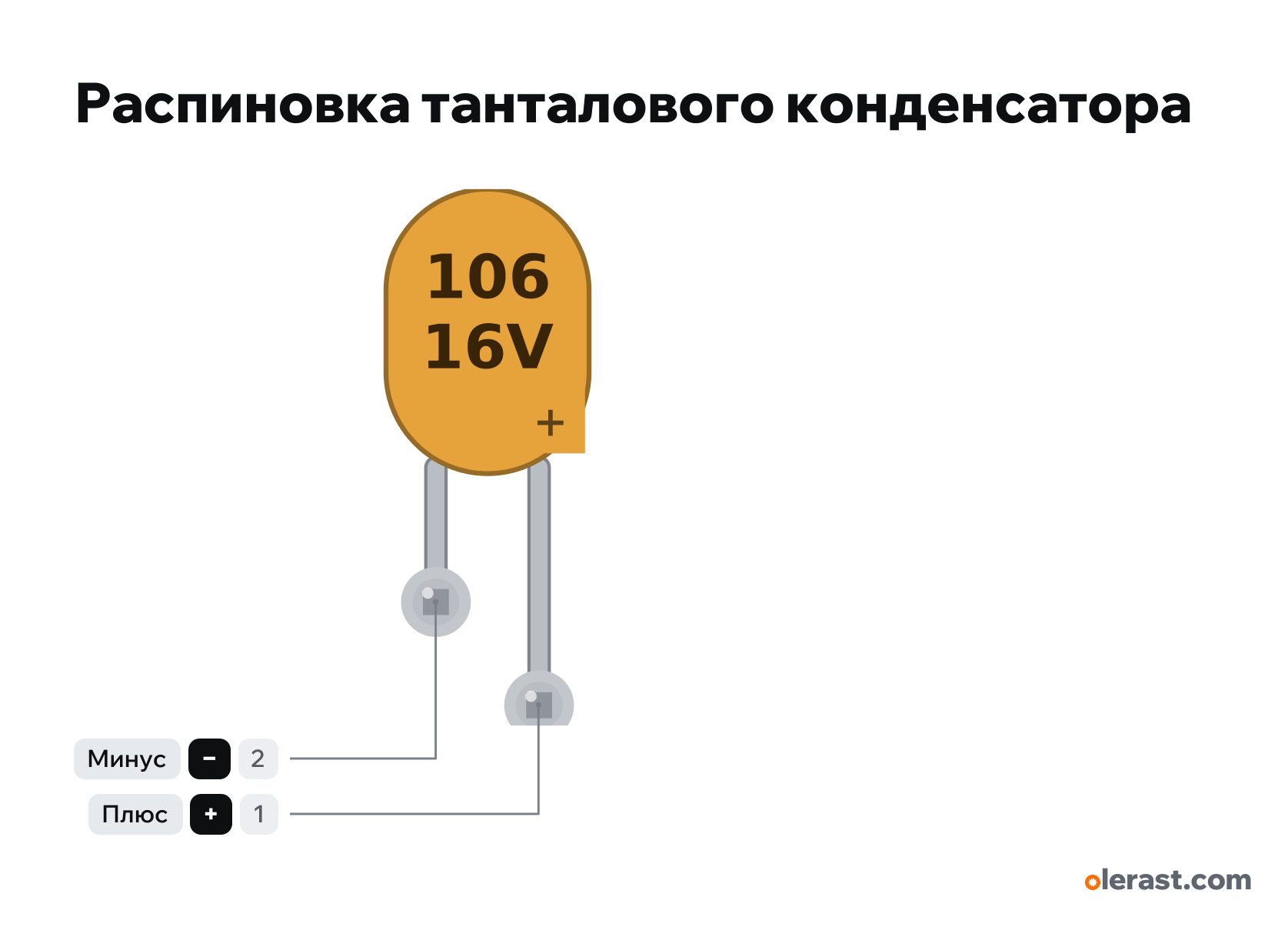

Вид спереди, выводы вниз: минус слева, плюс справа (знак «+» на корпусе над ним).

Важно

У тантала знак «+» или полоска отмечает ПЛЮС — наоборот, чем у алюминиевого электролита.
Наоборот или с бросками тока выше нормы тантал загорается. Напряжение берут вдвое выше рабочего: на 5 В — от 10 В.

Подпись	Номер	Функции	Ограничения	Сверка
−	вывод 2	Минус (короткий вывод)		сверено
+	вывод 1	Плюс (знак «+» на корпусе, длинный вывод)		сверено

Все пины сверены по документам производителя.

Kyocera AVX TAP Tantalum Dipped Capacitorsдаташит · сверено 17.10.2026залитые танталовые с выводами через 2,54 или 5,0 мм; на корпусе полярность («+»), ёмкость кодом и напряжение

Размер: корпус около 5×7 мм (зависит от ёмкости), выводы через 2,54 (приблизительно).
