Распиновка электролитического конденсатора
Конденсатор электролитический (полярный, минус полосой) · Конденсатор электролитический · логика 5 В · 6,4×17,4 мм · 2 пина
сверено17.10.2026

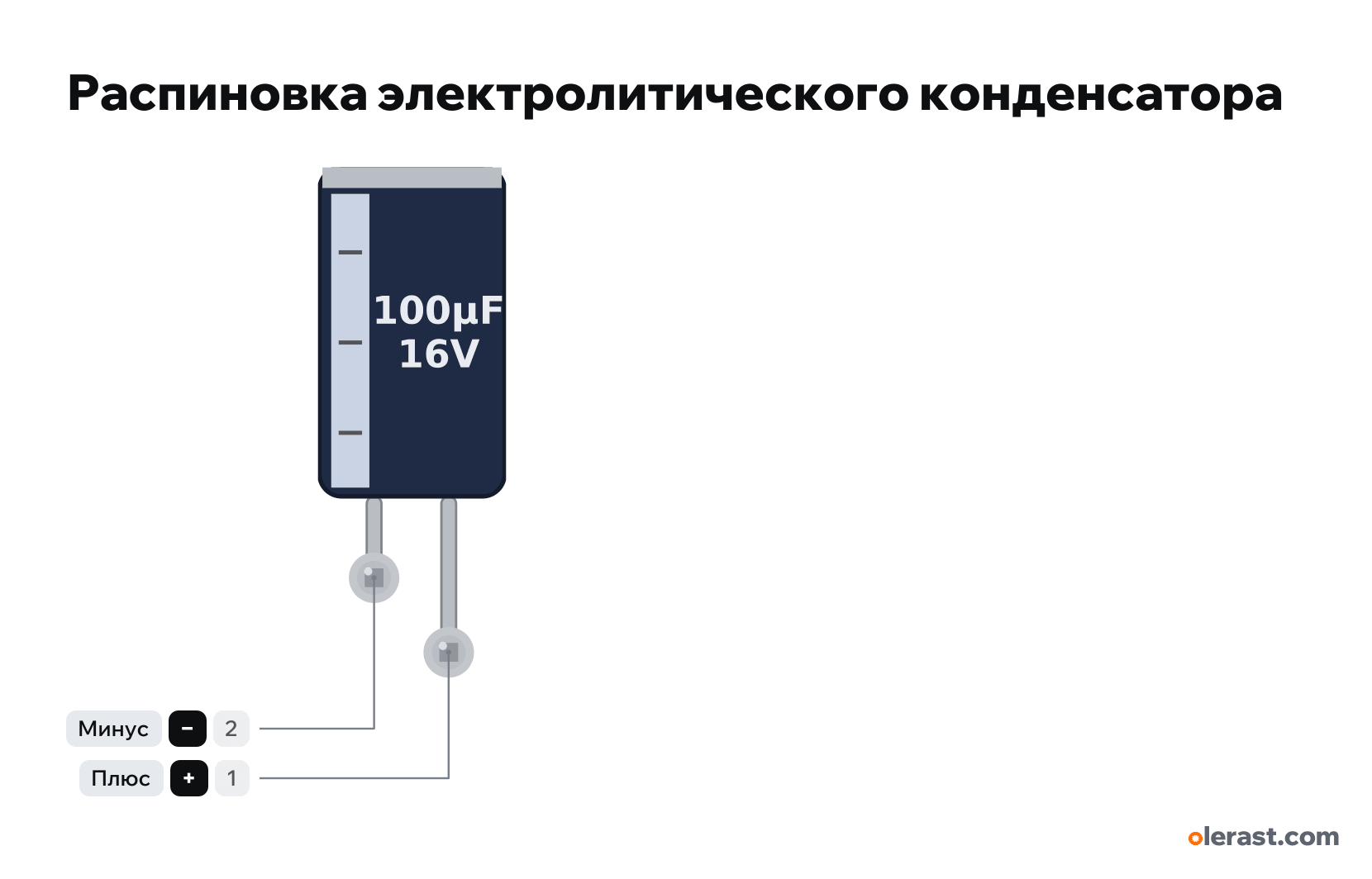

Вид спереди, полоса минуса слева, выводы вниз: минус слева (короче), плюс справа (длиннее).
Скачать PNG- Чип
- Конденсатор электролитический
- Логика
- 5 В
Важно
- Полоса со знаками «−» на плёнке отмечает минус; длинный вывод — плюс.
- Наоборот или выше своего напряжения электролит греется, вздувается и может хлопнуть. Берите напряжение с запасом: на 5 В — от 10 В, на 12 В — от 16 В (лучше 25 В).
- 100–470 мкФ у питания ESP32 и nRF24 сглаживают пики тока при передаче.
Все пины
Источники
Все пины сверены по документам производителя.
- Nichicon UVR series aluminum electrolytic capacitorsдаташит · сверено 17.10.2026радиальные Ø5–18 мм, Ø6,3×11 у 100 мкФ 16 В, шаг выводов 2,5 мм, отрицательный вывод отмечен на плёнке
Размер: банка Ø6,3×11 мм (100 мкФ 16 В); выводы через 2,5 мм нарисованы на 2,54 (приблизительно).
