Распиновка датчика температуры DS18B20
Датчик температуры DS18B20 (TO-92) · DS18B20 · логика 3,3 В · 7,2×11,5 мм · 3 пина
сверено20.10.2026

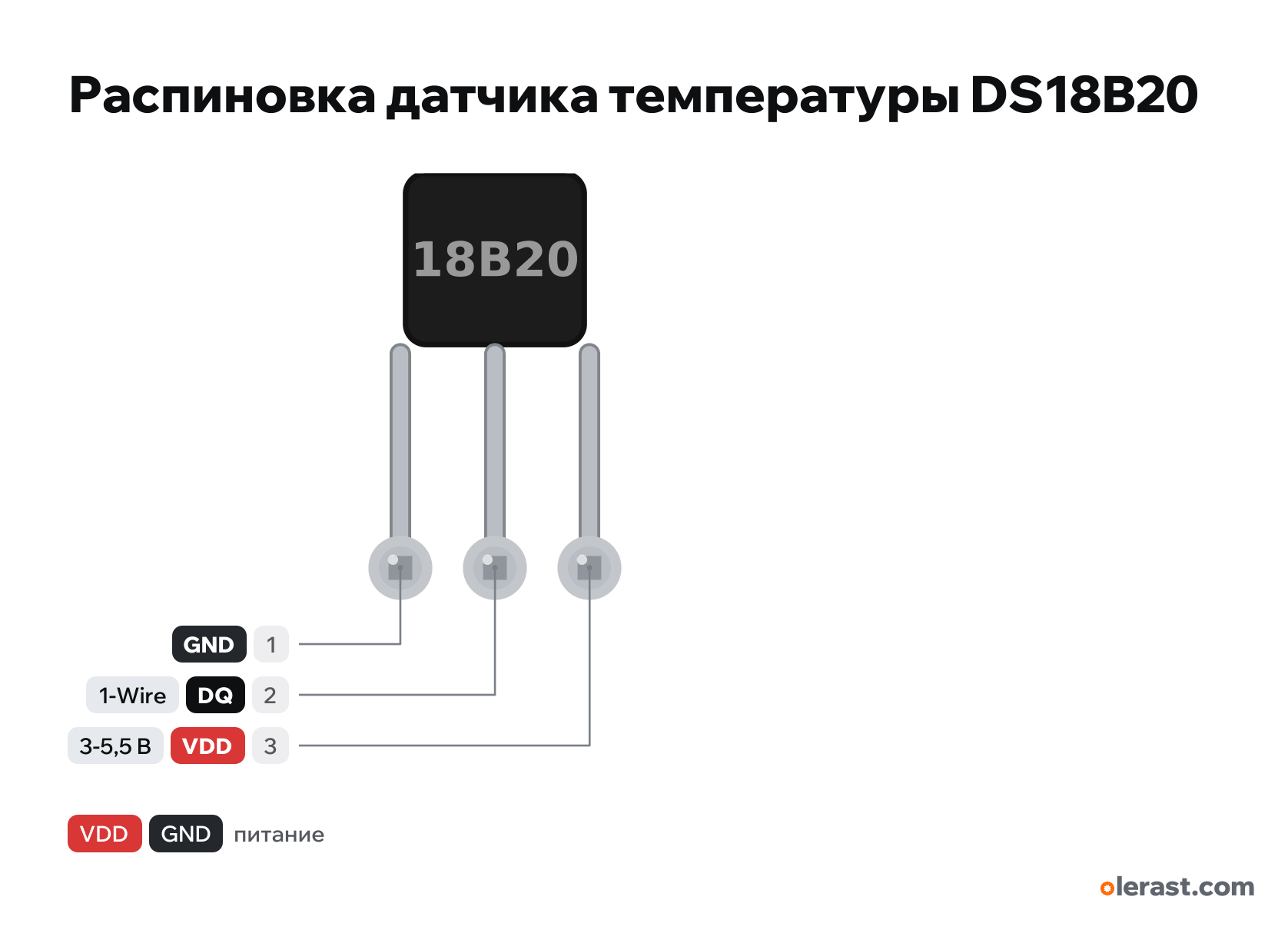

Вид на плоскую сторону с маркировкой, выводы вниз: GND, DQ, VDD слева направо.
Скачать PNG- Чип
- DS18B20
- Логика
- 3,3 В
- Питание
- VDD (вывод 3) 3-5,5 В
Важно
- К ESP32: VDD на 3V3, GND на GND, DQ на любой GPIO с выходом (GPIO34-39 только вход, для 1-Wire не годятся), 4,7 кОм от DQ к 3V3. Библиотеки OneWire и DallasTemperature.
- К Arduino: VDD на 5V, DQ на D2 или любой цифровой, 4,7 кОм от DQ к 5V.
- Перепутанные GND и VDD: датчик греется, питание сразу снять и проверить порядок.
- Паразитное питание (два провода): VDD и GND на землю, DQ через 4,7 кОм. На время измерения линии нужна сильная подтяжка транзистором, выше 100 °C режим не рекомендуется (Maxim).
- При 12 битах измерение до 750 мс, при 9 битах в 8 раз быстрее.
- При измерении 1-1,5 мА, в ожидании до 1 мкА.
Ревизии и клоны
- Водонепроницаемый щуп (Adafruit 381): красный VDD, чёрный или синий GND, жёлтый или белый DQ. У безымянных щупов цвета бывают другие (уверенность низкая): сверять с описанием продавца или прозвонкой до датчика.
- SO-8 (DS18B20Z) и µSOP (DS18B20U): выводы по даташиту, у SO-8 VDD 3, DQ 4, GND 5.
- DS18S20 и DS1820: тот же порядок выводов в TO-92, другая точность и команды.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| GND | вывод 1 | Земля | свереноНа других ревизиях подписан: 1 | |
| DQ | вывод 2 | 1-Wire: данные, открытый сток | свереноПодтяжка 4,7 кОм от DQ к VDD обязательна. На одном проводе можно держать несколько датчиков: у каждого свой 64-битный адрес.На других ревизиях подписан: DATA, DAT, 2 | |
| VDD | вывод 3 | 3.3 В | вход питания | сверено3,0-5,5 В. В паразитном питании VDD соединяется с GND.На других ревизиях подписан: VCC, 3 |
Источники
Все пины сверены по документам производителя.
- Maxim DS18B20 Programmable Resolution 1-Wire Digital Thermometer (REV 042208, копия Adafruit)даташит · сверено 20.10.2026TO-92, вид на маркировку: 1 GND, 2 DQ, 3 VDD; питание 3,0-5,5 В; активный ток 1-1,5 мА, ожидание 750-1000 нА; подтяжка 4,7 кОм; паразитное питание с VDD на GND и сильной подтяжкой при измерении, выше 100 °C не рекомендуется; 12 бит до 750 мс
- Adafruit: Waterproof DS18B20 Digital temperature sensor + extras (381)руководство · сверено 20.10.2026щуп с тремя проводами: красный 3-5 В, синий или чёрный GND, жёлтый или белый данные; с четырьмя: красный, чёрный, белый; подтяжка 4,7 кОм в комплекте; кабель в ПВХ держать ниже 100 °C
Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (у корпуса 1,27) (приблизительно).
Частые вопросы
- Какое напряжение питания у датчика температуры DS18B20?
- VDD (вывод 3): 3-5,5 В. Логика 3,3 В.
