Распиновка энкодера KY-040
Энкодер KY-040 (EC11 с кнопкой) · механический инкрементальный энкодер EC11 с кнопкой · логика 5 В · 19,05×25,9 мм · 5 пинов
сверено частично17.10.2026

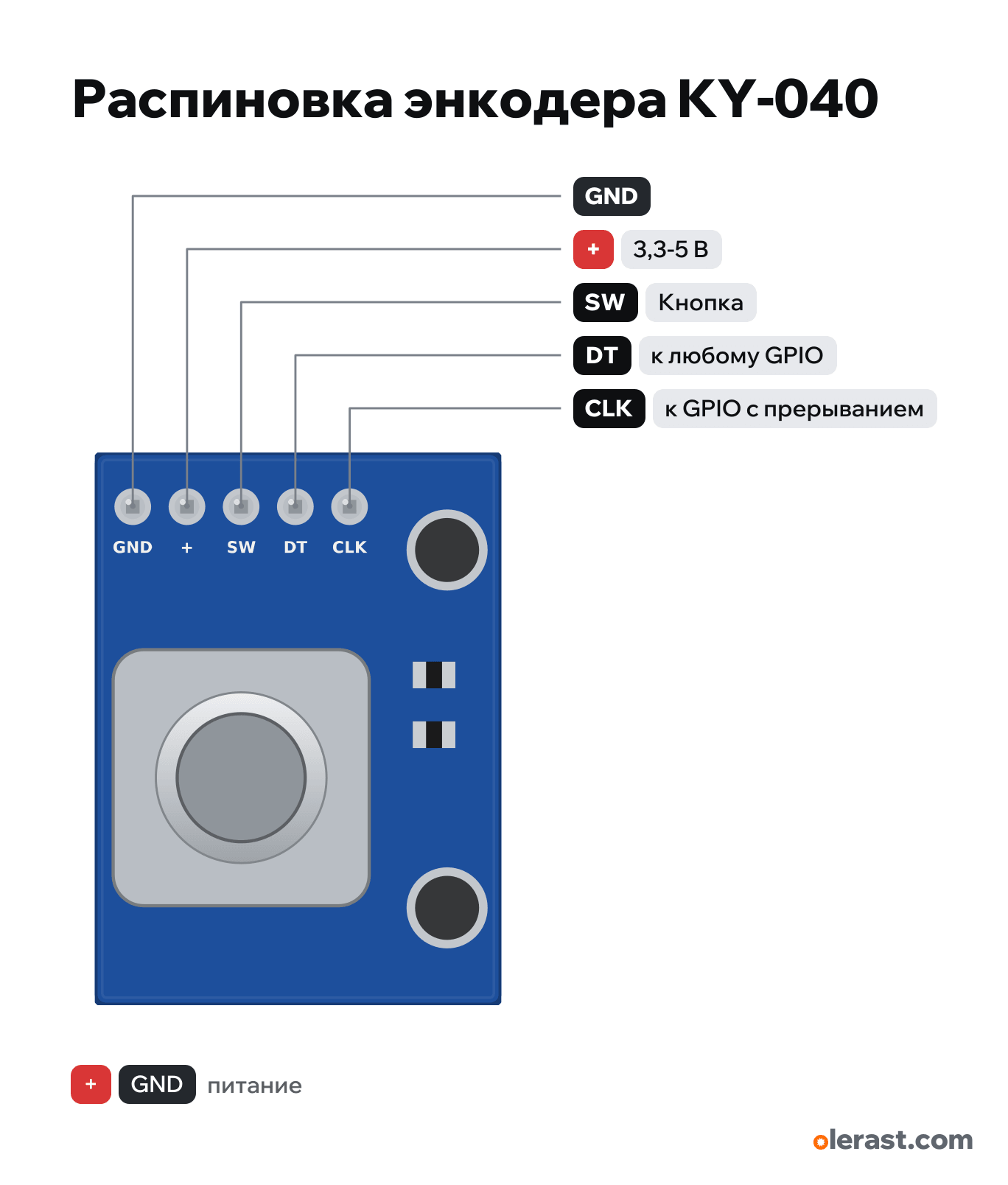

Вид сверху (сторона вала), разъём сверху.
Скачать PNG- Чип
- механический инкрементальный энкодер EC11 с кнопкой
- Логика
- 5 В
- Питание
- + 3,3-5 В
Важно
- CLK и DT подтянуты на плате 10 кОм к «+», SW нет: для кнопки INPUT_PULLUP.
- Контакты дребезжат: читать по прерыванию с проверкой второго канала или библиотекой (Encoder, ESP32Encoder, AiEsp32RotaryEncoder).
- Геометрия по футпринтам KiCad и фото (±0,5 мм). Отверстия и мелкие компоненты ориентировочные, проверить штангенциркулем.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| GND | Земля | не по производителюМодуль без производителя: подписи совпадают у Joy-IT, Wokwi и футпринтов; с какого края GND, только по одному футпринту с подписями (у Wokwi нарисовано наоборот). Сверять подписи на плате. | ||
| + | 5 В | вход питания | не по производителюМодуль без производителя: подписи совпадают у Joy-IT, Wokwi и футпринтов; с какого края GND, только по одному футпринту с подписями (у Wokwi нарисовано наоборот). Сверять подписи на плате.Подтяжки CLK и DT идут к этому выводу: с ESP32, Pico и другими 3,3-вольтовыми платами подключать + к 3,3 В.На других ревизиях подписан: VCC | |
| SW | не по производителюМодуль без производителя: подписи совпадают у Joy-IT, Wokwi и футпринтов; с какого края GND, только по одному футпринту с подписями (у Wokwi нарисовано наоборот). Сверять подписи на плате.Подтяжки на плате нет (место под резистор пустое): включить INPUT_PULLUP или поставить 10 кОм к питанию. | |||
| DT | Канал B энкодера | подтяжка к питанию на плате | не по производителюМодуль без производителя: подписи совпадают у Joy-IT, Wokwi и футпринтов; с какого края GND, только по одному футпринту с подписями (у Wokwi нарисовано наоборот). Сверять подписи на плате.Подтяжка 10 кОм к «+» на плате. | |
| CLK | Канал A энкодера | подтяжка к питанию на плате | не по производителюМодуль без производителя: подписи совпадают у Joy-IT, Wokwi и футпринтов; с какого края GND, только по одному футпринту с подписями (у Wokwi нарисовано наоборот). Сверять подписи на плате.Подтяжка 10 кОм к «+» на плате.Направление: какой из каналов CLK и DT меняется первым. |
Источники
Не сверено по производителю: 5 пинов из 5. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Joy-IT: KY-040 Rotary Encoder (COM-KY040RE)руководство · сверено 17.10.2026питание 5 В, размер 18×31×30 мм вместе с валом
- Wokwi: wokwi-ky-040сторонний источник · сверено 17.10.2026выводы CLK, DT, SW, VCC (+), GND; подтяжки на плате только у CLK и DT; SW замыкает на GND; 20 шагов на оборот
- KiCad: brianinnes/waterMonitor ky-040-rotary-encoder-module и ysoldak/fpvc-gadget RotaryEncoder KY-040сторонний источник · сверено 17.10.2026контур 19,05×25,9, ряд на 2,54 от края, отверстия Ø3; подписи по второму футпринту: вывод 1 GND, затем +, SW, DT, CLK
Размер: по футпринту KiCad (waterMonitor); у Joy-IT 18×31×30 вместе с валом, у продавцов 19×26…32 (приблизительно).
Частые вопросы
- Какое напряжение питания у энкодера KY-040?
- +: 3,3-5 В. Логика 5 В.
