Распиновка RGB-светодиода с общим анодом
Светодиод RGB 5 мм, общий анод (4 вывода) · RGB-светодиод, общий анод · логика 5 В · 9,4×15,9 мм · 4 пина
сверено17.10.2026

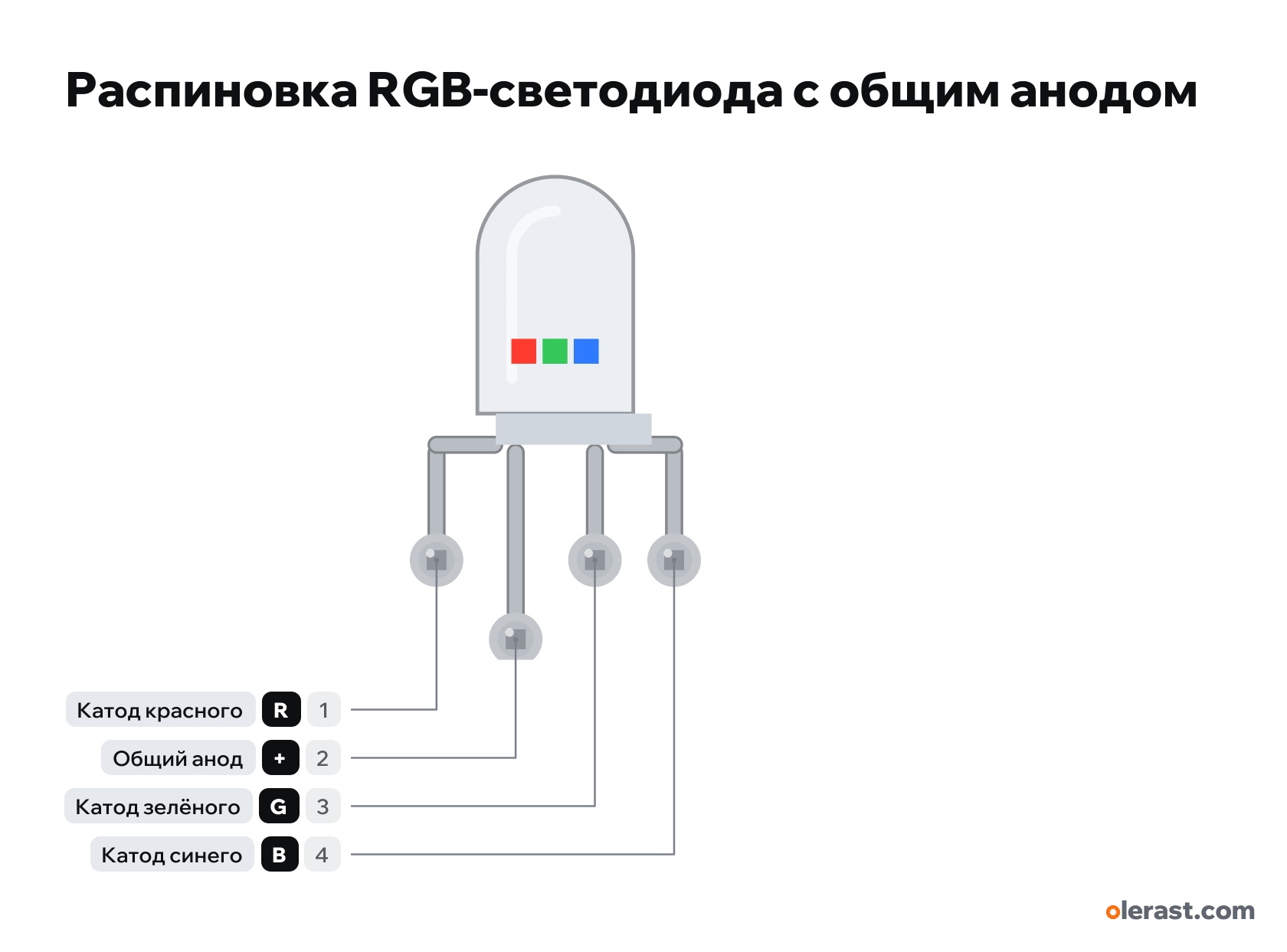

Вид сбоку, срез ободка слева (у красного), выводы вниз: R, общий (самый длинный), G, B.
Скачать PNG- Чип
- RGB-светодиод, общий анод
- Логика
- 5 В
Важно
- Общий анод на 3,3 В или 5 В, каждый цвет через свой резистор к GPIO: цвет горит при LOW, в коде яркость = 255 − значение.
- Зелёный и синий требуют 3,0–3,4 В: от 3,3 В светят слабо, резистор им нужен маленький (33–47 Ом на 10 мА).
- Есть вариант с общим катодом (led-rgb-5mm-cc): снаружи не отличить, проверьте батарейкой.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| R | вывод 1 | Катод красного | свереноЧерез свой резистор к GPIO: красному около 150 Ом от 3,3 В на 10 мА. | |
| + | вывод 2 | Общий анод (+): самый длинный вывод | свереноНа 3,3 В или 5 В. Цвет горит, когда на его выводе LOW (инверсия в коде).На других ревизиях подписан: +, VCC | |
| G | вывод 3 | Катод зелёного | свереноЧерез свой резистор к GPIO: зелёному и синему 33–47 Ом от 3,3 В или 180 Ом от 5 В на 10 мА. | |
| B | вывод 4 | Катод синего | свереноЧерез свой резистор к GPIO: зелёному и синему 33–47 Ом от 3,3 В или 180 Ом от 5 В на 10 мА. |
Источники
Все пины сверены по документам производителя.
- China Young Sun YSL-R596AR3G4B5C-C10 (копия SparkFun)даташит · сверено 17.10.2026схема выводов: 1 R, 2 общий анод (самый длинный), 3 G, 4 B; Vf R 1,8–2,2, G и B 3,0–3,4 В при 20 мА
- SparkFun COM-00105 LED RGB Clear Common Cathodeсторонний источник · сверено 17.10.2026общий катод — самый длинный вывод, второй по счёту
Размер: колба Ø5 мм, выводы разведены на 2,54; общий вывод длиннее (приблизительно).
