Распиновка светодиода 3 мм
Светодиод 3 мм одноцветный · Светодиод 3 мм · логика 5 В · 6,4×13,36 мм · 2 пина
сверено17.10.2026

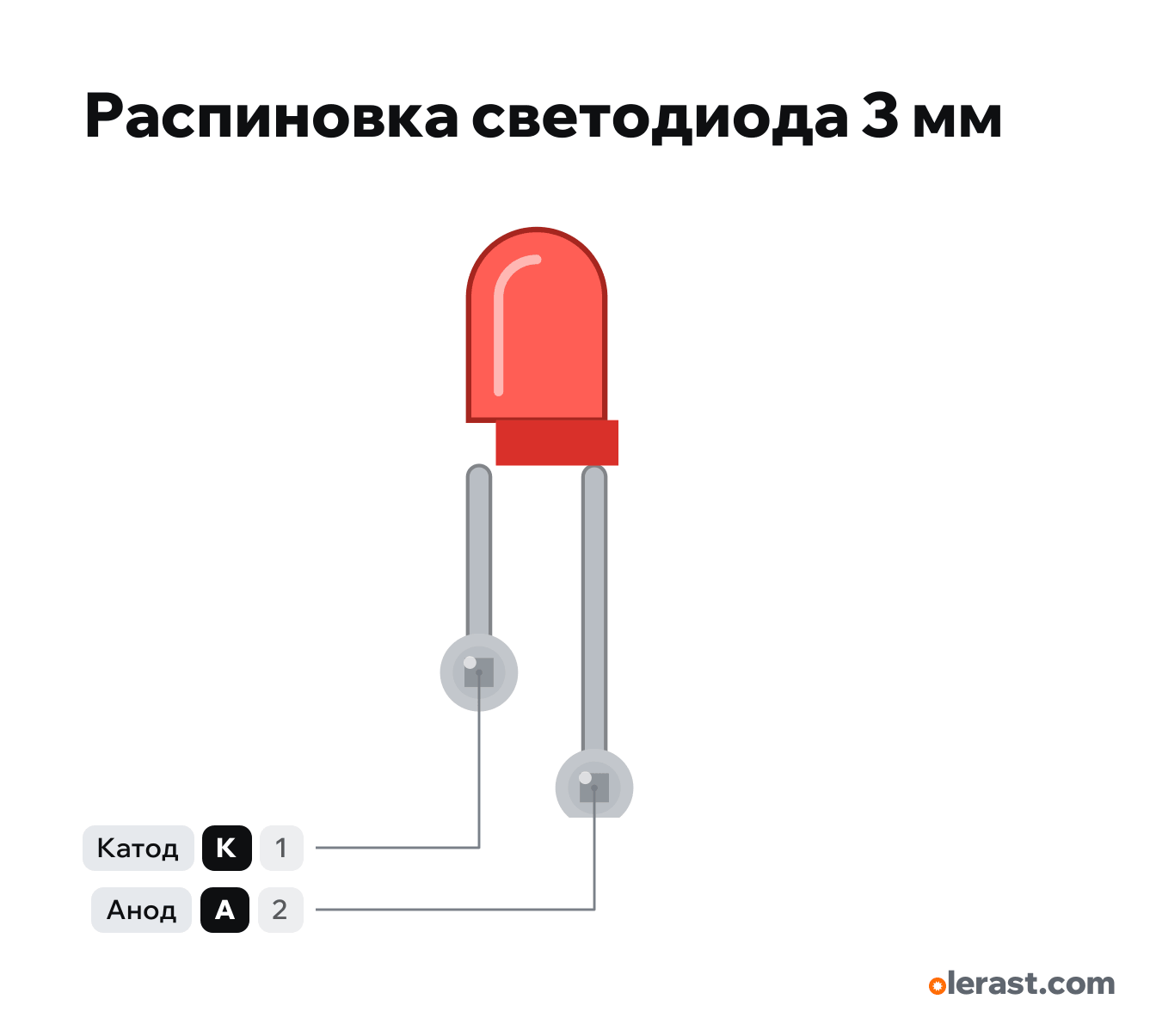

Вид сбоку, выводы вниз: катод (короткий, срез) слева, анод (длинный) справа.
Скачать PNG- Чип
- Светодиод 3 мм
- Логика
- 5 В
Важно
- Анод — длинная нога, катод — короткая, со стороны среза на ободке; внутри колбы катод — большая «чашка».
- Без резистора светодиод сгорит или сожжёт пин: от 3,3 В красному нужно около 150 Ом на 10 мА, от 5 В — 330 Ом.
- Прямое напряжение при 20 мА (Kingbright): красный 1,85 В, жёлтый 2,0 В, зелёный 2,2 В, синий и белый 3,3 В (до 4 В). Синий и белый от 3,3 В светят слабо.
Все пины
Источники
Все пины сверены по документам производителя.
- Kingbright WP710A10SRD/D (T-1, 3 мм)даташит · сверено 17.10.20263 мм, выводы через 2,54, длинный вывод — анод, срез — катод; красный 1,85 В (до 2,5) при 20 мА
Размер: колба и ободок по даташиту, выводы укорочены; анод длиннее на 2,54 (приблизительно).
