Распиновка светодиода 5 мм
Светодиод 5 мм одноцветный · Светодиод 5 мм · логика 5 В · 6,4×15,899999999999999 мм · 2 пина
сверено17.10.2026

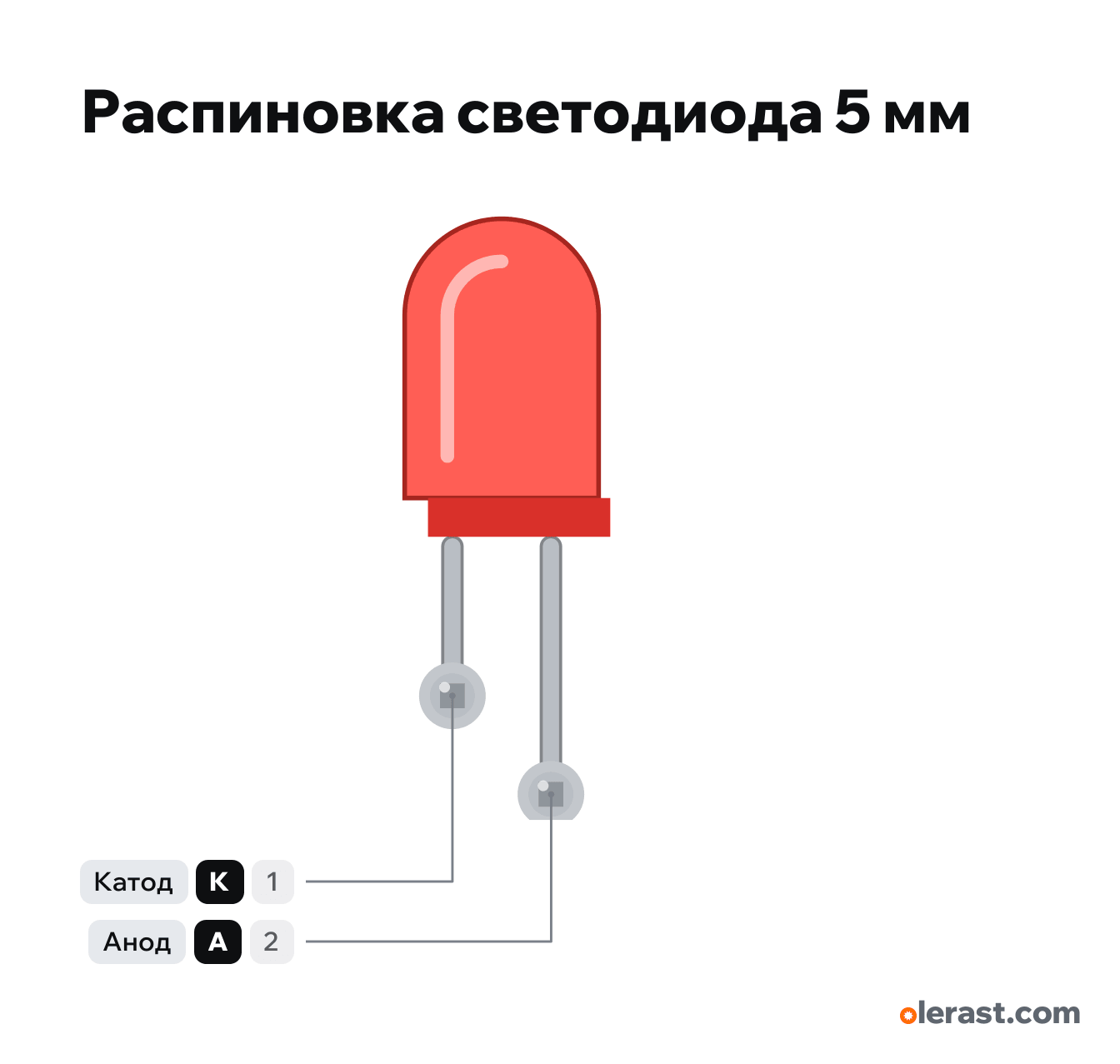

Вид сбоку, выводы вниз: катод (короткий, срез) слева, анод (длинный) справа.
Скачать PNG- Чип
- Светодиод 5 мм
- Логика
- 5 В
Важно
- Анод — длинная нога, катод — короткая, со стороны среза на ободке; внутри колбы катод — большая «чашка».
- Без резистора светодиод сгорит или сожжёт пин: от 3,3 В красному нужно около 150 Ом на 10 мА, от 5 В — 330 Ом.
- Прямое напряжение при 20 мА (Kingbright): красный 1,85 В, жёлтый 2,0 В, зелёный 2,2 В, синий и белый 3,3 В (до 4 В). Синий и белый от 3,3 В светят слабо.
Все пины
Источники
Все пины сверены по документам производителя.
- Kingbright WP7113SRD/D, SGD, SYD, QBC/D, QWC/D (T-1 3/4, 5 мм)даташит · сверено 17.10.20265 мм, выводы через 2,54 (там, где выходят из корпуса), длинный вывод — анод, срез — катод; Vf при 20 мА: красный 1,85 (до 2,5), зелёный 2,2, жёлтый 2,0, синий и белый 3,3 (до 4,0) В; 20 мА
Размер: колба и ободок по даташиту, выводы укорочены; анод длиннее на 2,54 (приблизительно).
