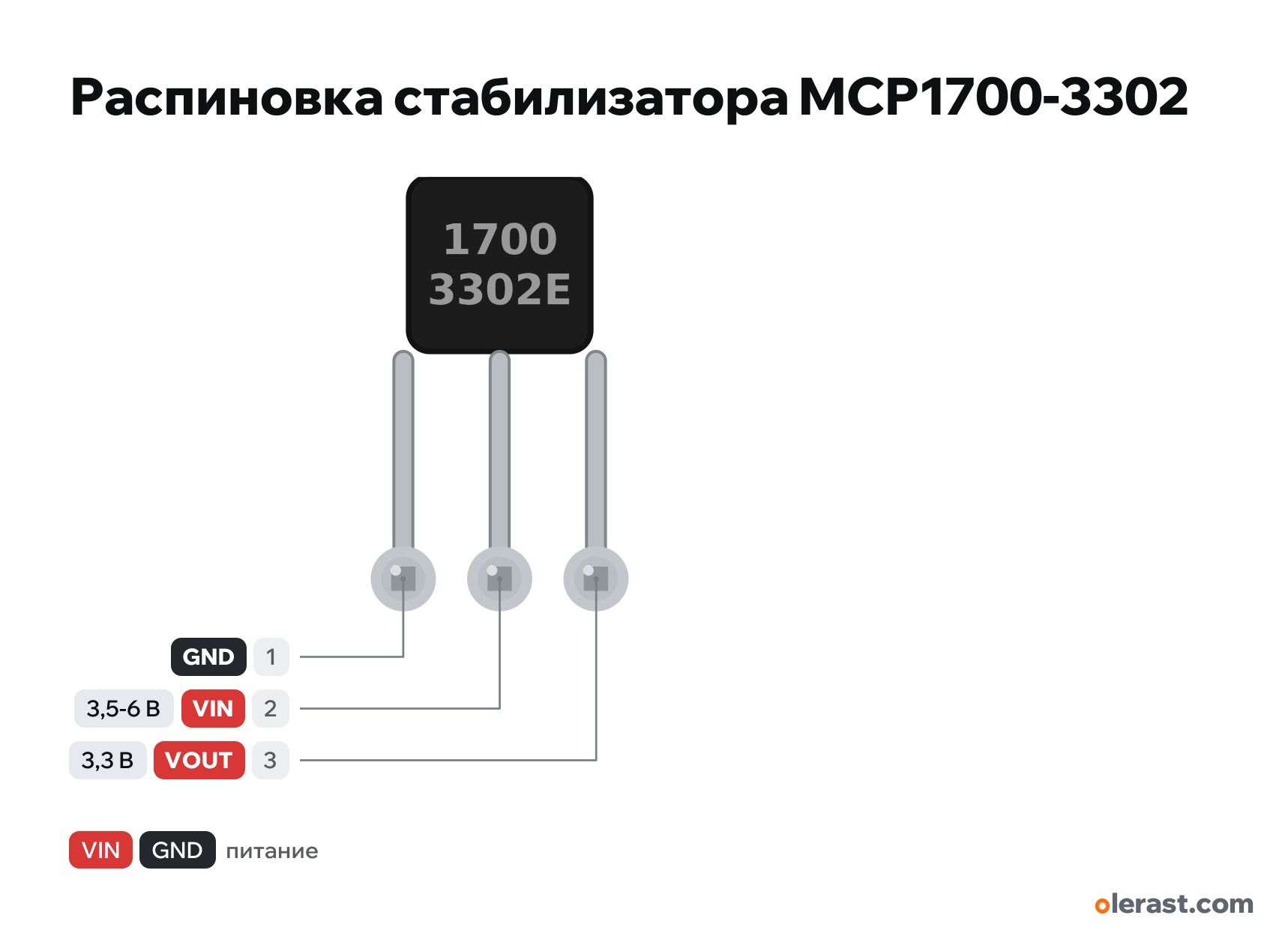

Распиновка стабилизатора MCP1700-3302
Стабилизатор MCP1700-3302E/TO (3,3 В, 250 мА, TO-92) · MCP1700-3302E · логика 3,3 В · 7,2×11,5 мм · 3 пина
сверено17.10.2026
Вид на плоскую сторону с маркировкой, выводы вниз: 1 слева.
Скачать PNG- Чип
- MCP1700-3302E
- Логика
- 3,3 В
- Питание
- VIN (вывод 2) 3,5-6 В
Важно
- Для батарейных устройств со сном: 1,6 мкА собственного тока.
- Вход до 6 В: только от одной банки Li-ion, 3–4 AA или 5 В USB.

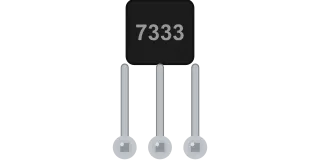

- Порядок выводов TO-92 у MCP1700 и HT7333 одинаковый (GND, VIN, VOUT), у L78L05 и LM1117 — другой.
- Падение 178 мВ при 250 мА (до 350 мВ).
Ревизии и клоны
- MCP1700-3002 (3,0 В), -1802 (1,8 В), -5002 (5,0 В, вход до 6 В): та же распиновка.
- SOT-23 (MCP1700T-3302E/TT): 1 GND, 2 VOUT, 3 VIN — порядок другой.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| GND | вывод 1 | Земля | свереноНа других ревизиях подписан: 1 | |
| VIN | вывод 2 | 3.7 В | вход питания | свереноВход до 6 В. Керамика 1 мкФ у вывода.На других ревизиях подписан: IN, 2 |
| VOUT | вывод 3 | 3.3 В | выход питания | свереноВыход 3,3 В, до 250 мА. Керамика 1 мкФ у вывода (по даташиту 1–22 мкФ).На других ревизиях подписан: OUT, 3 |
Источники
Все пины сверены по документам производителя.
- Microchip MCP1700 Low Quiescent Current LDO (DS20001826E)даташит · сверено 17.10.2026табл. 3-1 TO-92: 1 GND, 2 VIN, 3 VOUT; вход 2,3–6,0 В, 250 мА, падение 178 мВ при 250 мА, ток покоя 1,6 мкА, θJA TO-92 92 °C/Вт, ток КЗ 408 мА
Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (приблизительно).
