Распиновка стабилизатора LM317
Регулируемый стабилизатор LM317 (1,25–37 В, TO-220) · LM317 · логика 5 В · 10,2×23 мм · 3 пина
сверено17.10.2026

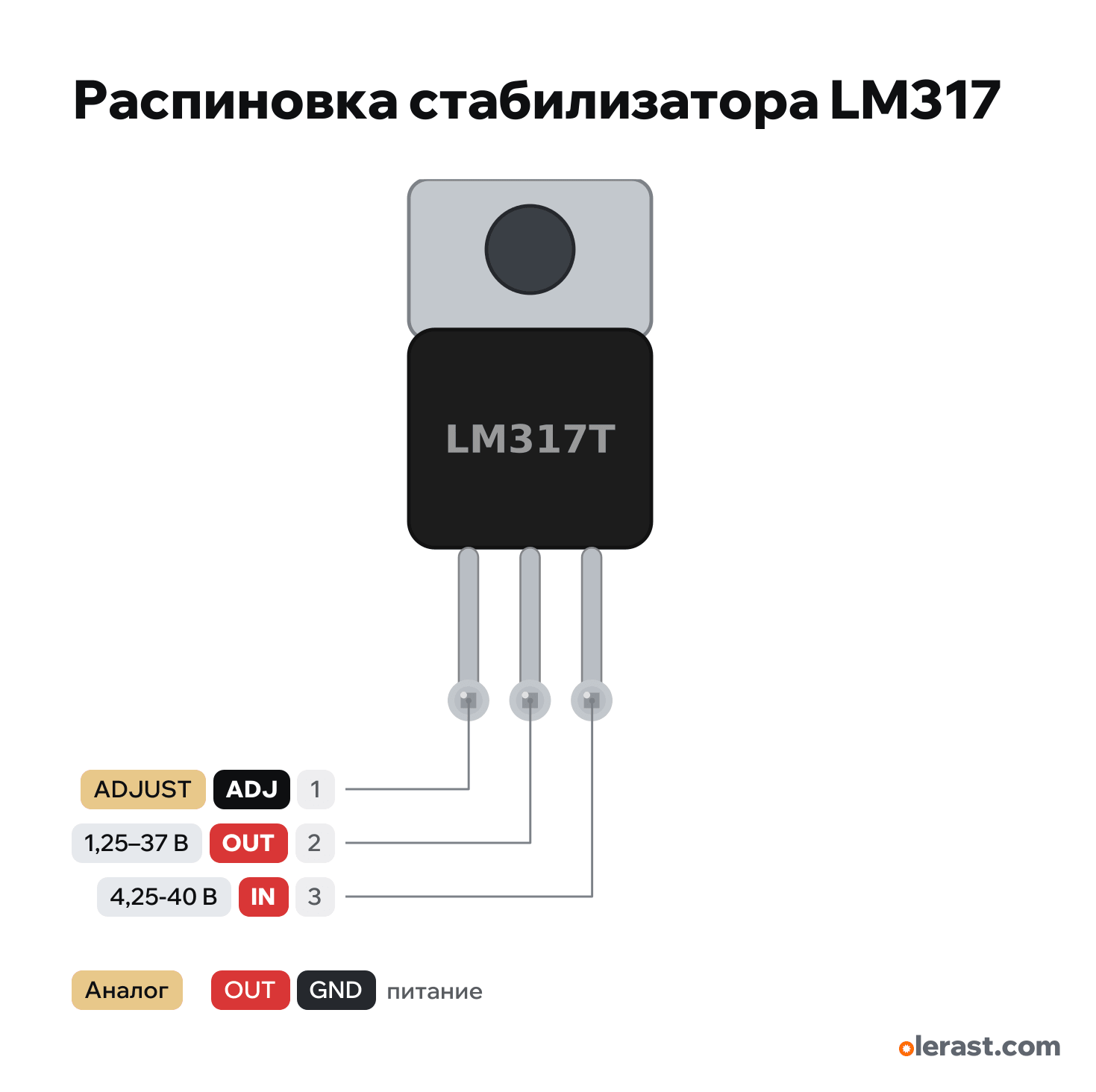

Вид на маркировку, фланец сверху, выводы вниз: 1 слева.
Скачать PNG- Чип
- LM317
- Логика
- 5 В
- Питание
- IN (вывод 3) 4,25-40 В
Важно
- Выход: Vвых = 1,25 × (1 + R2/R1). R1 = 240 Ом между OUT и ADJ, R2 = R1 × (Vвых / 1,25 − 1): для 5 В — 720 Ом (ближайший 750 Ом даёт 5,16 В), для 3,3 В — 390 Ом (3,28 В), для 12 В — 2,2 кОм (12,7 В).
- Подобрать пару из ряда E24 удобно в калькуляторе делителя (/tools/calc/divider, режим «Подобрать»): вход = нужное Vвых, выход = Vвых − 1,25 В, верхний резистор — R1 (OUT–ADJ), нижний — R2 (ADJ–GND).
- Порядок выводов не как у LM7805: ADJ, OUT, IN. Фланец соединён с выходом.
- В проверке схемы выход LM317 считается неизвестным (1,25–37 В): сверяйте напряжение сами.
- Без нагрузки нужен ток не меньше 3,5–10 мА: его даёт делитель 240 Ом (5 мА).
- Выход задают два резистора: R1 между OUT и ADJ (240 Ом), R2 между ADJ и GND.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| ADJ | вывод 1 | ADJUST: середина делителя R1/R2, на 1,25 В ниже OUT | свереноК середине делителя: R1 к OUT, R2 к земле. На землю напрямую — на выходе 1,25 В.На других ревизиях подписан: ADJUST, 1 | |
| OUT | вывод 2 | 1,25–37 В (задаётся резисторами) | выход питания | свереноВыход. Фланец соединён с этим выводом: радиатор под напряжением выхода.На других ревизиях подписан: OUTPUT, VOUT, 2 |
| IN | вывод 3 | 12 В | вход питания | свереноВход: выше выхода на 3 В и больше.На других ревизиях подписан: INPUT, VIN, 3 |
Источники
Все пины сверены по документам производителя.
- TI LM317 3-Pin Adjustable Regulator datasheet (SLVS044Z, 2025)даташит · сверено 17.10.2026TO-220: 1 ADJUST, 2 OUTPUT (и фланец), 3 INPUT; разница вход-выход 3–40 В, ток до 1,5 А, Vref 1,25 В, R1 240 Ом в типовой схеме
Размер: корпус TO-220 10×15,2 мм, выводы укорочены (приблизительно).
