Распиновка стабилизатора 7805 (LM7805)
Стабилизатор LM7805 (5 В, TO-220) · LM7805 · логика 5 В · 10,2×23 мм · 3 пина
сверено17.10.2026

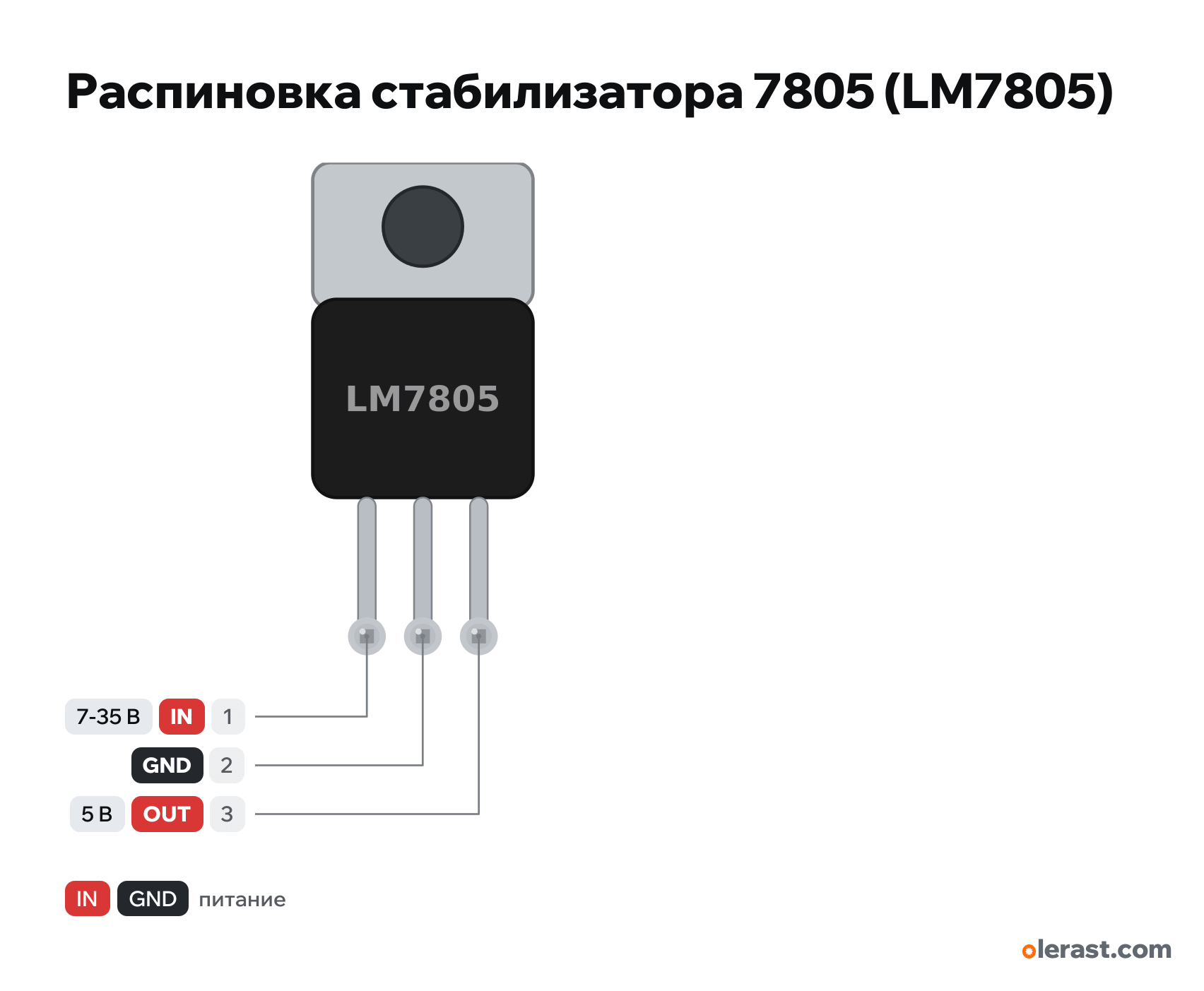

Вид на маркировку, фланец сверху, выводы вниз: 1 слева.
Скачать PNG- Чип
- LM7805
- Логика
- 5 В
- Питание
- IN (вывод 1) 7-35 В
Важно
- Порядок выводов (вид на маркировку): IN, GND, OUT. У LM7905 (минус 5 В) порядок другой: GND, IN, OUT.
- От 2×18650 (7,4 В) ещё держит 5 В, от разряженных (6 В) — уже нет. От 9 В «Кроны» работает, но ёмкость батарейки маленькая.
- КПД = 5 / Vвх: от 12 В — около 40 %, остальное в тепло. Для батарей лучше импульсный понижающий модуль.
- Греется на (Vвх − 5) × I: от 12 В при 0,5 А — 3,5 Вт, без радиатора перегреется (около 50 °C/Вт).
Ревизии и клоны
- 78M05 (до 0,5 А, корпус DPAK или TO-220) и L78L05 (до 0,1 А, TO-92 с другим порядком: OUT, GND, IN) — сверять даташит.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| IN | вывод 1 | 12 В | вход питания | свереноВход 7–35 В. Конденсатор 0,33 мкФ у вывода, если провод от источника длиннее 10–15 см.На других ревизиях подписан: INPUT, VIN, 1 |
| GND | вывод 2 | Земля | свереноЗемля. Фланец соединён с этим выводом.На других ревизиях подписан: COMMON, 2 | |
| OUT | вывод 3 | 5 В | выход питания | свереноВыход 5 В, до 1,5 А с радиатором. Конденсатор 0,1 мкФ у вывода.На других ревизиях подписан: OUTPUT, VOUT, 3 |
Источники
Все пины сверены по документам производителя.
- TI LM340, LM340A, LM7805 datasheet (SNOSBT0L, 2016)даташит · сверено 17.10.2026TO-220: 1 INPUT, 2 GND, 3 OUTPUT; вход до 35 В, для LM7805 нужно от 7,5 В (падение 2 В при 1 А), ток до 1,5 А, ток покоя 5–8 мА
Размер: корпус TO-220 10×15,2 мм по даташиту, выводы укорочены (приблизительно).
