Распиновка дисплея ST7735 1,44
Дисплей 1,44" 128×128 ST7735S, SPI (красная плата, 8 выводов) · Sitronix ST7735S · логика 3,3 В · 29,7×43,36 мм · 8 пинов
сверено частично17.10.2026

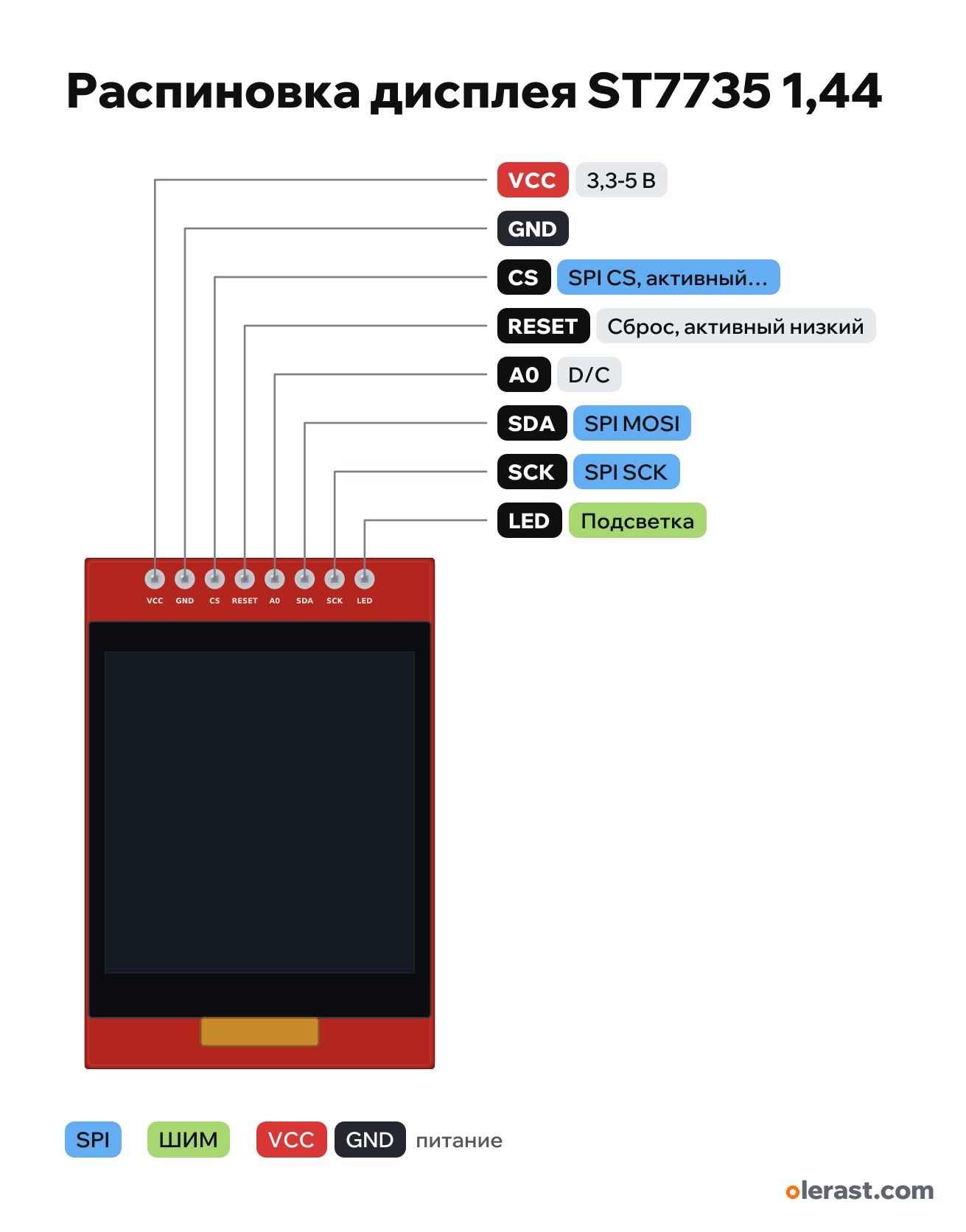

Вид спереди (сторона экрана), разъём сверху.
Скачать PNG- Чип
- Sitronix ST7735S
- Логика
- 3,3 В
- Питание
- VCC 3,3-5 В
Важно
- SDA и SCK — это SPI (MOSI и SCK), MISO нет. A0 — это D/C.
- Питание 3,3–5 В, логика 3,3 В: с Arduino на 5 В нужны делители или преобразователь уровней.
- Библиотеки: Adafruit_ST7735 (initR(INITR_144GREENTAB)), TFT_eSPI, LovyanGFX. У разных партий бывает сдвиг изображения на 1–3 пикселя.
- Размер платы по производителю модуля; положение разъёма и стекла по фото (±1 мм), не образмерено.
Ревизии и клоны
- 1,8" 128×160 на ST7735 похож, но с разъёмом карты и другим порядком: это другой модуль.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| VCC | 5 В | вход питания | не по производителюПорядок по LCDWIKI; у красных плат без бренда он обычно такой же, но сверять подписи. Положение разъёма не образмерено. | |
| GND | Земля | не по производителюПорядок по LCDWIKI; у красных плат без бренда он обычно такой же, но сверять подписи. Положение разъёма не образмерено. | ||
| CS | SPI CS, активный низкий | не терпит 5 В | не по производителюПорядок по LCDWIKI; у красных плат без бренда он обычно такой же, но сверять подписи. Положение разъёма не образмерено. | |
| RESET | Сброс, активный низкий | не терпит 5 В | не по производителюПорядок по LCDWIKI; у красных плат без бренда он обычно такой же, но сверять подписи. Положение разъёма не образмерено.На других ревизиях подписан: RES, RST | |
| A0 | D/C: низкий — команда, высокий — данные | не терпит 5 В | не по производителюПорядок по LCDWIKI; у красных плат без бренда он обычно такой же, но сверять подписи. Положение разъёма не образмерено.У LCDWIKI в таблице наоборот; по даташиту ST7735S низкий уровень D/CX — команда.На других ревизиях подписан: DC, RS | |
| SDA | SPI MOSI (на плате подписан SDA) | не терпит 5 В | не по производителюПорядок по LCDWIKI; у красных плат без бренда он обычно такой же, но сверять подписи. Положение разъёма не образмерено.Это SPI, не I2C. | |
| SCK | SPI SCK | не терпит 5 В | не по производителюПорядок по LCDWIKI; у красных плат без бренда он обычно такой же, но сверять подписи. Положение разъёма не образмерено. | |
| LED | Подсветка: высокий — горит | не терпит 5 В | не по производителюПорядок по LCDWIKI; у красных плат без бренда он обычно такой же, но сверять подписи. Положение разъёма не образмерено.Без управления подключить к 3,3 В.На других ревизиях подписан: BL, BLK |
Источники
Не сверено по производителю: 8 пинов из 8. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- LCDWIKI: 1.44inch SPI Module ST7735S SKU:MSP1443руководство · сверено 17.10.2026порядок VCC, GND, CS, RESET, A0, SDA, SCK, LED; питание 3,3–5 В, логика 3,3 В; плата 29,7×43,36; активная область 26,2×27,2
- LCDWIKI: MSP1443 User Manual (PDF)руководство · сверено 17.10.2026руководство к тому же модулю
- Sitronix ST7735S datasheet (копия rhydolabz)даташит · сверено 17.10.2026SPI: SCL, SDA, CSX, D/CX (низкий — команда), RESX
Размер: 29,7×43,36 по LCDWIKI (приблизительно).
Частые вопросы
- Какое напряжение питания у дисплея ST7735 1,44?
- VCC: 3,3-5 В. Логика 3,3 В.
