Распиновка регулируемого стабилитрон TL431

Регулируемый стабилитрон TL431 (TO-92) · TL431 · логика 5 В · 7,2×11,5 мм · 3 пина

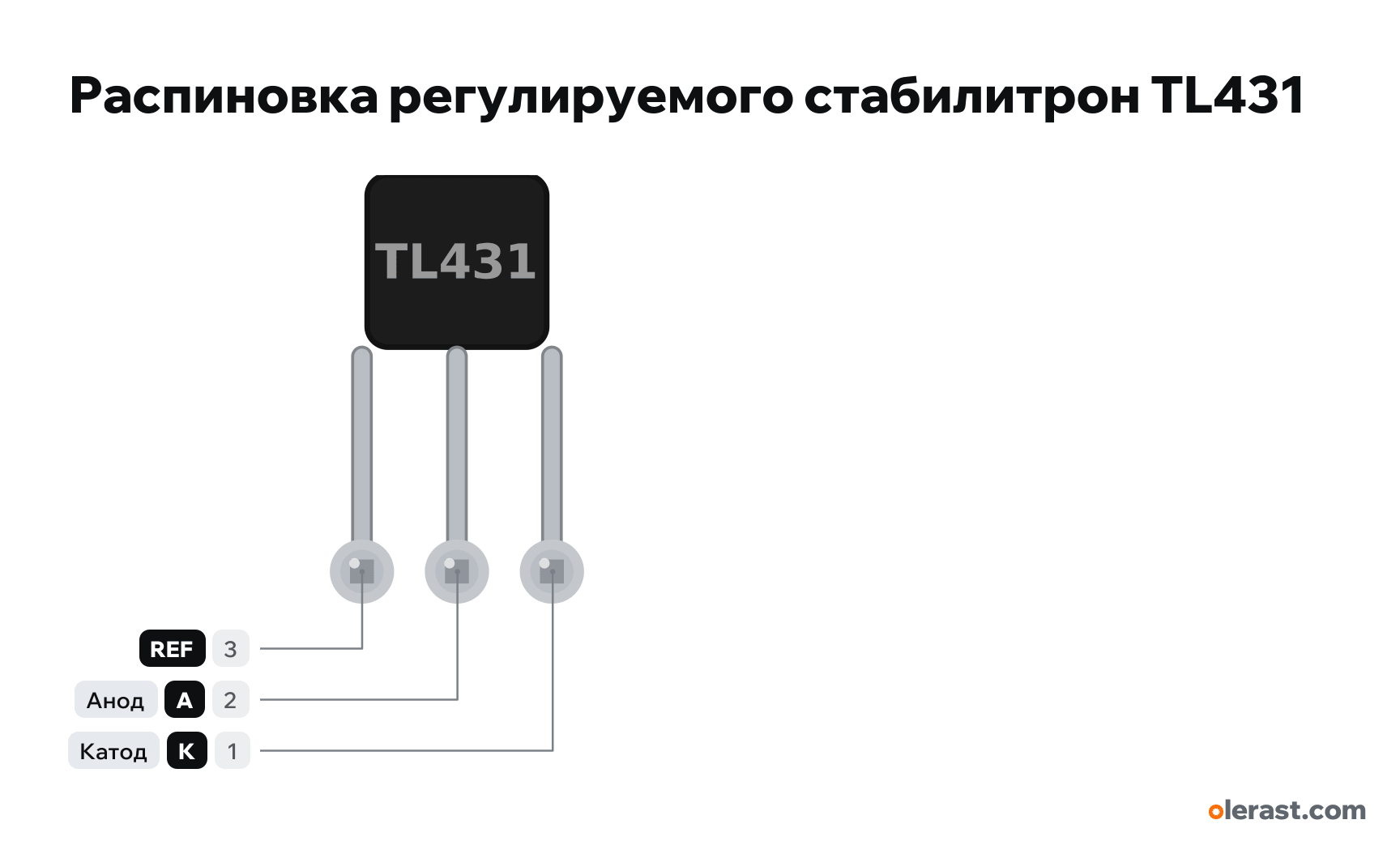

Вид на плоскую сторону с маркировкой, выводы вниз: REF, A, K слева направо (у TI нумерация справа налево: K 1, A 2, REF 3).

Скачать PNG
Чип
TL431
Логика
5 В

Важно

  • Выход: Vвых = 2,495 × (1 + R1/R2). R1 между K и REF, R2 между REF и A. При R1 = R2 = 10 кОм выход 4,99 В.
  • Катод от 2,495 до 36 В, ток катода 1-100 мА. Резистор от плюса к катоду считать на ток нагрузки плюс 1 мА самого TL431.
  • Для ESP32 и Arduino: опора 2,5 В для АЦП (REF соединить с K) или пороговый детектор напряжения батареи. К GPIO выход подавать, только если он ниже 3,3 В (ESP32) или 5 В (Arduino).
  • Ёмкость на катоде подбирать по графику устойчивости в даташите TI: при части значений TL431 генерирует.
  • Нумерация у TI и onsemi разная (1 K у TI, 1 REF у onsemi), расположение одно: смотрите на плоскую сторону, REF слева.
  • Питается через резистор от источника к катоду: R = (Vвх − Vвых) / Iк, Iк от 1 до 100 мА.

Ревизии и клоны

  • SOT-23-3 у TI (TL431xDBZ): 1 K, 2 REF, 3 A; у TL432 в SOT-23-3: 1 REF, 2 K, 3 A. У SMD-версий других производителей порядок сверять по даташиту.
  • SOT-89 у TI (PK): 1 REF, 2 A (и фланец), 3 K.
  • TL432: тот же кристалл, порядок выводов другой.

Все пины

ПодписьНомерФункцииОграниченияСверка
REFвывод 3REF: середина делителя R1/R2, 2,495 Всверено
Aвывод 2Анод: на GNDсверено
Kвывод 1Катод: выход стабилизированного напряжения, через резистор к плюсусверено

Источники

Все пины сверены по документам производителя.

Размер: корпус TO-92 4,8×4,6 мм, выводы разведены на 2,54 (у корпуса 1,27) (приблизительно).
