Распиновка индикатора TM1637
Индикатор 4 разряда TM1637 (CLK, DIO, VCC, GND) · Titan Micro TM1637 · логика 5 В · 42×24 мм · 4 пина
сверено частично17.10.2026

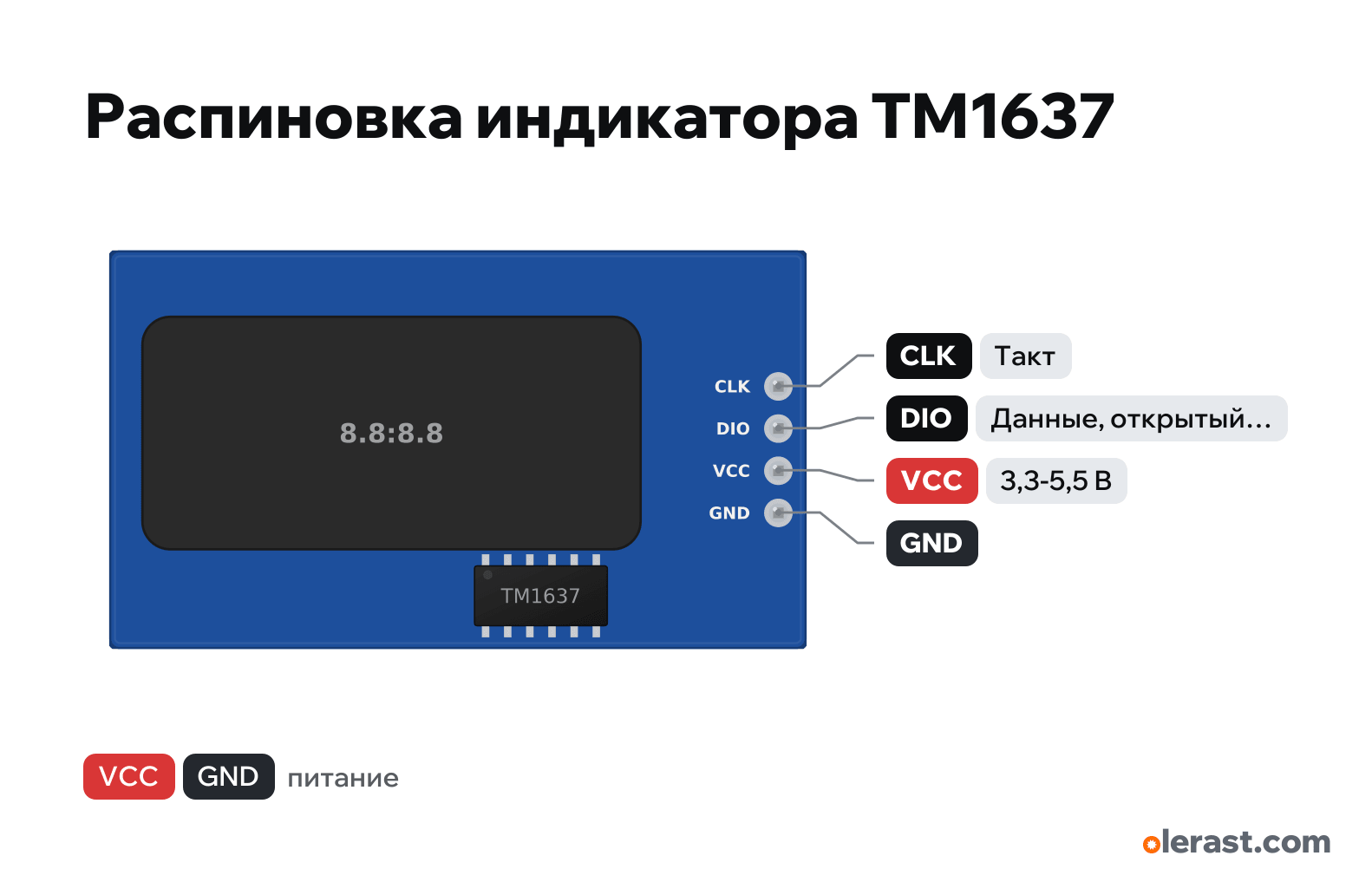

Вид спереди, гребёнка справа.
Скачать PNG- Чип
- Titan Micro TM1637
- Логика
- 5 В
- Питание
- VCC 3,3-5,5 В
Важно
- Не I2C: CLK и DIO на любые GPIO, библиотека TM1637Display (Avishay Orpaz).
- От 3,3 В работает, но тусклее; на ESP32 можно питать от 5 В: DIO с подтяжкой к VCC модуля, на некоторых платах это 5 В на пине ESP32 — лучше питать от 3,3 В.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| CLK | Такт (двухпроводной интерфейс TM1637) | не по производителюПорядок выводов по описаниям продавцов модуля; положение гребёнки не образмерено.Любой GPIO. Не I2C: к выводам SDA/SCL подключать не обязательно. | ||
| DIO | Данные, открытый сток с подтяжкой на модуле | не по производителюПорядок выводов по описаниям продавцов модуля; положение гребёнки не образмерено.Любой GPIO. | ||
| VCC | 5 В | вход питания | не по производителюПорядок выводов по описаниям продавцов модуля; положение гребёнки не образмерено. | |
| GND | Земля | не по производителюПорядок выводов по описаниям продавцов модуля; положение гребёнки не образмерено. |
Источники
Не сверено по производителю: 4 пина из 4. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Titan Micro TM1637 datasheet (английская версия, копия Makerguides)даташит · сверено 17.10.2026двухпроводной интерфейс CLK, DIO (не I2C), питание 5 В, 8 уровней яркости
- Makerguides: TM1637 4-digit 7-segment display with Arduinoсторонний источник · сверено 17.10.2026выводы модуля CLK, DIO, VCC, GND; питание 3,3–5 В
Размер: около 42×24 мм, индикатор 0,36″; положение гребёнки по фото (приблизительно).
Частые вопросы
- Какое напряжение питания у индикатора TM1637?
- VCC: 3,3-5,5 В. Логика 5 В.
