Распиновка повышающего модуля 5 В с USB

Повышающий модуль 0,9–5 В → 5 В с гнездом USB (600 мА) · без маркировки (повышающий контроллер SOT-23) · логика 5 В · 25×18 мм · 4 пина

сверено частично17.10.2026

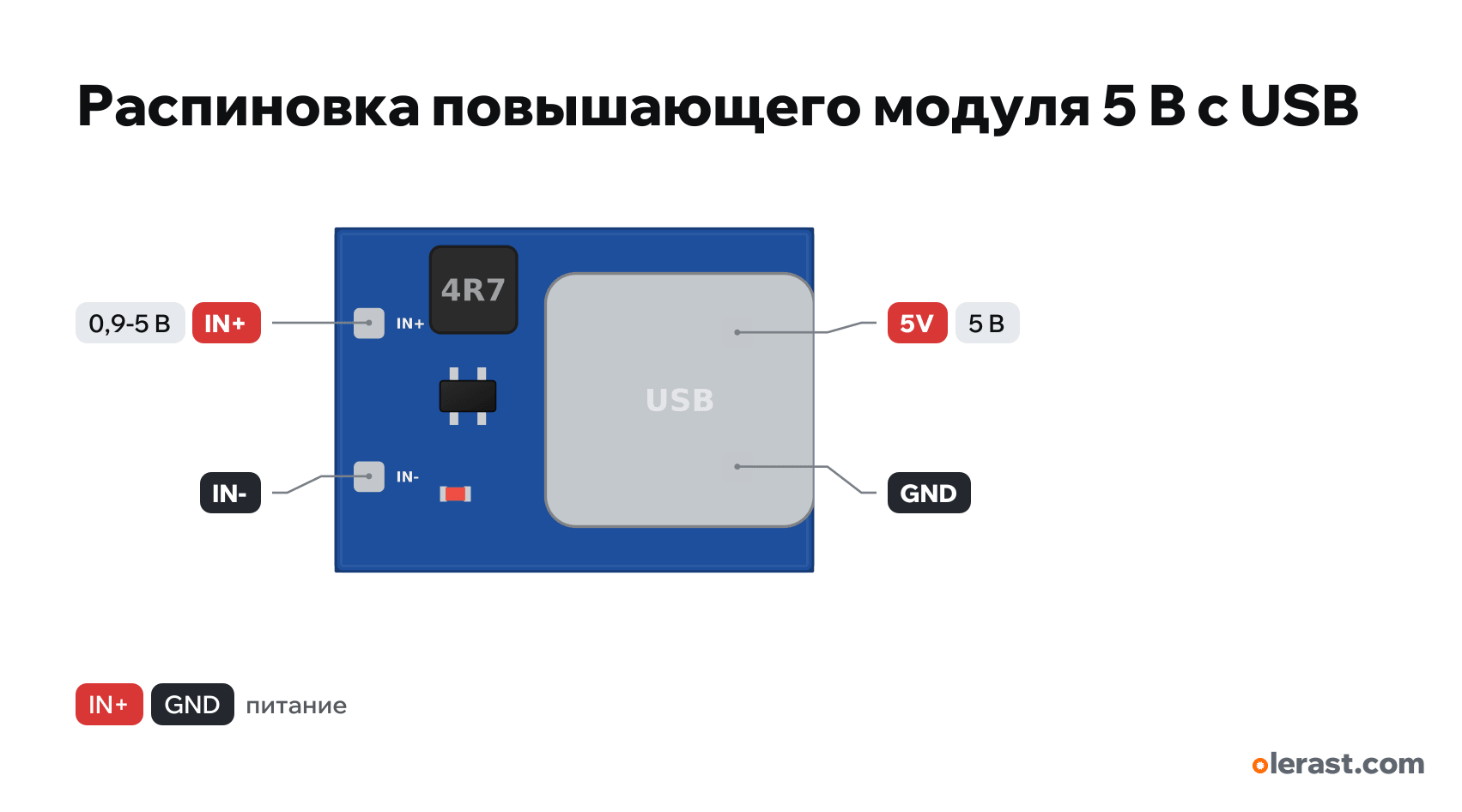

Вид сверху, вход слева, гнездо USB-A справа.

Важно

Для питания платы 5 В от 1–2 батареек AA или одной банки Li-ion через USB-кабель.
Ток на выходе зависит от входа: от 2×AA до 600 мА, от одной AA около 200 мА. ESP32 с Wi-Fi от одной AA не потянет.
Светодиод горит всегда: несколько мА без нагрузки, батарейки садятся и во сне.
Повышающий не понижает: на вход больше 5 В не подавать.

Повышающих модулей на 3,3 В массово не продают: для 3,3 В от 1–2 AA берут Pololu U1V11F3 или им подобные (у производителя есть документация).

Подпись	Функции	Ограничения	Сверка
IN+	3 В	вход питания	не сверено
IN-	Земля		не сверено
5V	5 В	выход питания	не сверено
GND	Земля		не сверено

Не сверено по производителю: 4 пина из 4. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

Robu: DC-DC Boost Module (0.9V~5V) to 5V 600mA USB Step-up Boardсторонний источник · сверено 17.10.2026вход IN+ и IN−, выход гнездо USB, 18×25 мм, от 2×AA 500–600 мА, от одной AA около 200 мА, светодиод

Размер: 25×18 мм по Robu; координаты не образмерены (приблизительно).
