Распиновка модуля LM2596

Понижающий модуль LM2596 (синий 43×21, подстроечник, до 2–3 А) · LM2596S-ADJ · логика 5 В · 43×21 мм · 4 пина

сверено частично17.10.2026

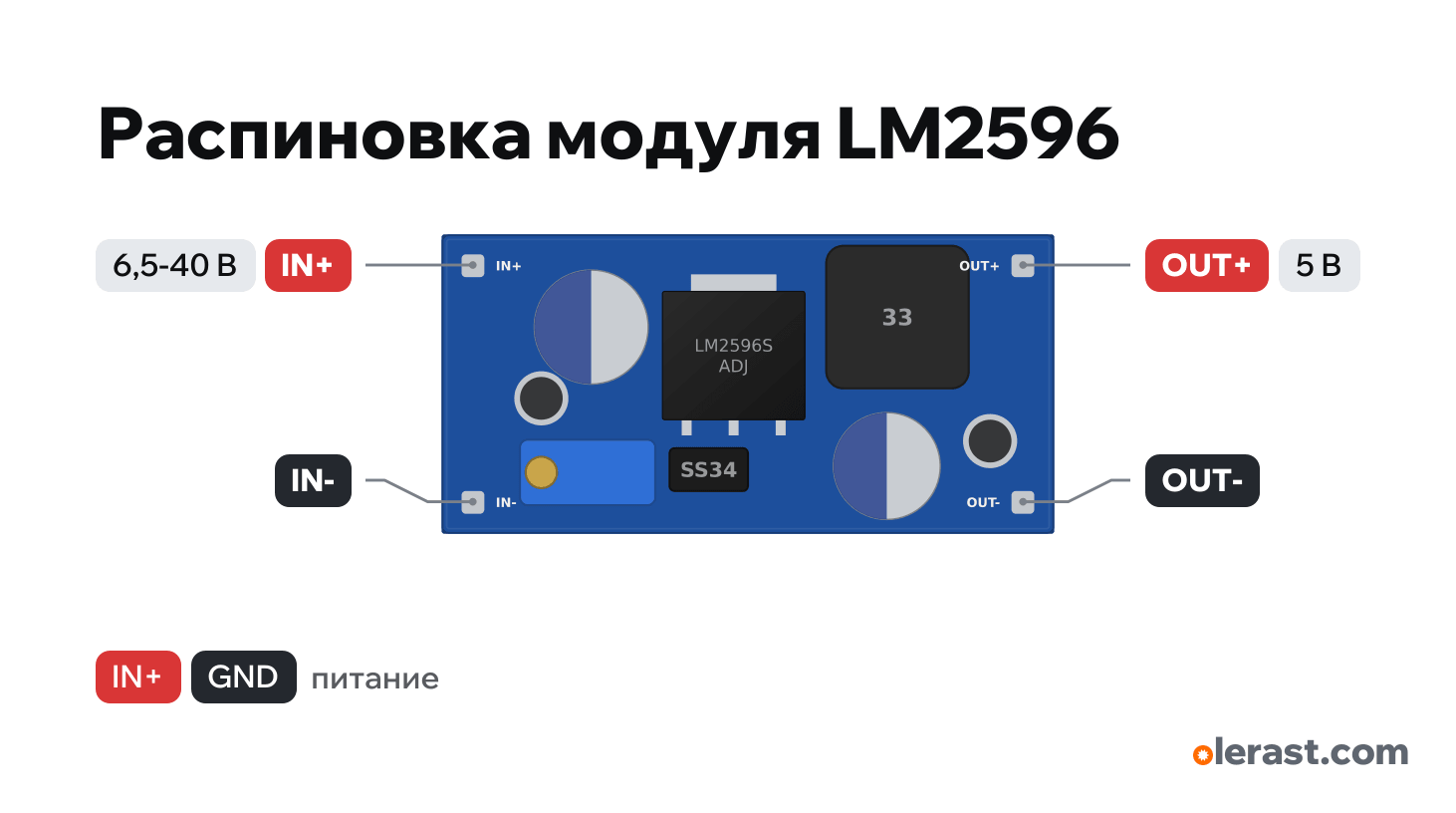

Вид сверху, вход слева, выход справа.

Важно

Выход регулируемый: в конструкторе и проверке схемы он считается 5 В. Выставьте подстроечником до подключения платы, без нагрузки, с мультиметром.
Вход выше выхода хотя бы на 1,5–2 В: от одной банки Li-ion 3,3 В не получить.
КПД 80–90 %: от 12 В на 5 В при 1 А на входе около 0,5 А. Ток покоя около 5–10 мА — для сна от батареи много.
На многих модулях стоят клоны LM2596: держат 1–1,5 А, греются. Пульсации выхода десятки мВ.
Геометрия по описаниям продавцов (±0,5 мм), компоненты нарисованы примерно. Перед разводкой своей платы проверить штангенциркулем.
Выход 1,25–35 В подстроечником, ток 2 А долго, 3 А с радиатором.

Подпись	Функции	Ограничения	Сверка
IN+	12 В	вход питания	не сверено
IN-	Земля		не сверено
OUT+	5 В	выход питания	не сверено
OUT-	Земля		не сверено

Не сверено по производителю: 4 пина из 4. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

TI LM2596 SIMPLE SWITCHER 3-A Step-Down Voltage Regulatorдаташит · сверено 17.10.2026вход до 40 В, ток до 3 А, 150 кГц, выход от 1,23 В, КПД 73–90 % в зависимости от напряжений
KAmod LM2596: 3A Step-down DC-DC Converter Module (Kamami)сторонний источник · сверено 17.10.2026IN+, IN−, OUT+, OUT−; вход 3–40 В, выход 1,5–35 В, до 3 А с охлаждением, КПД до 92 %, 43×21×14, отверстия Ø3

Размер: 43×21×14 мм у KAmod и продавцов; отверстия Ø3 мм (приблизительно).
