Распиновка модуля MP1584EN

Понижающий мини-модуль MP1584EN (22×17, до 1,5–3 А) · MP1584EN · логика 5 В · 22×17 мм · 4 пина

сверено частично17.10.2026

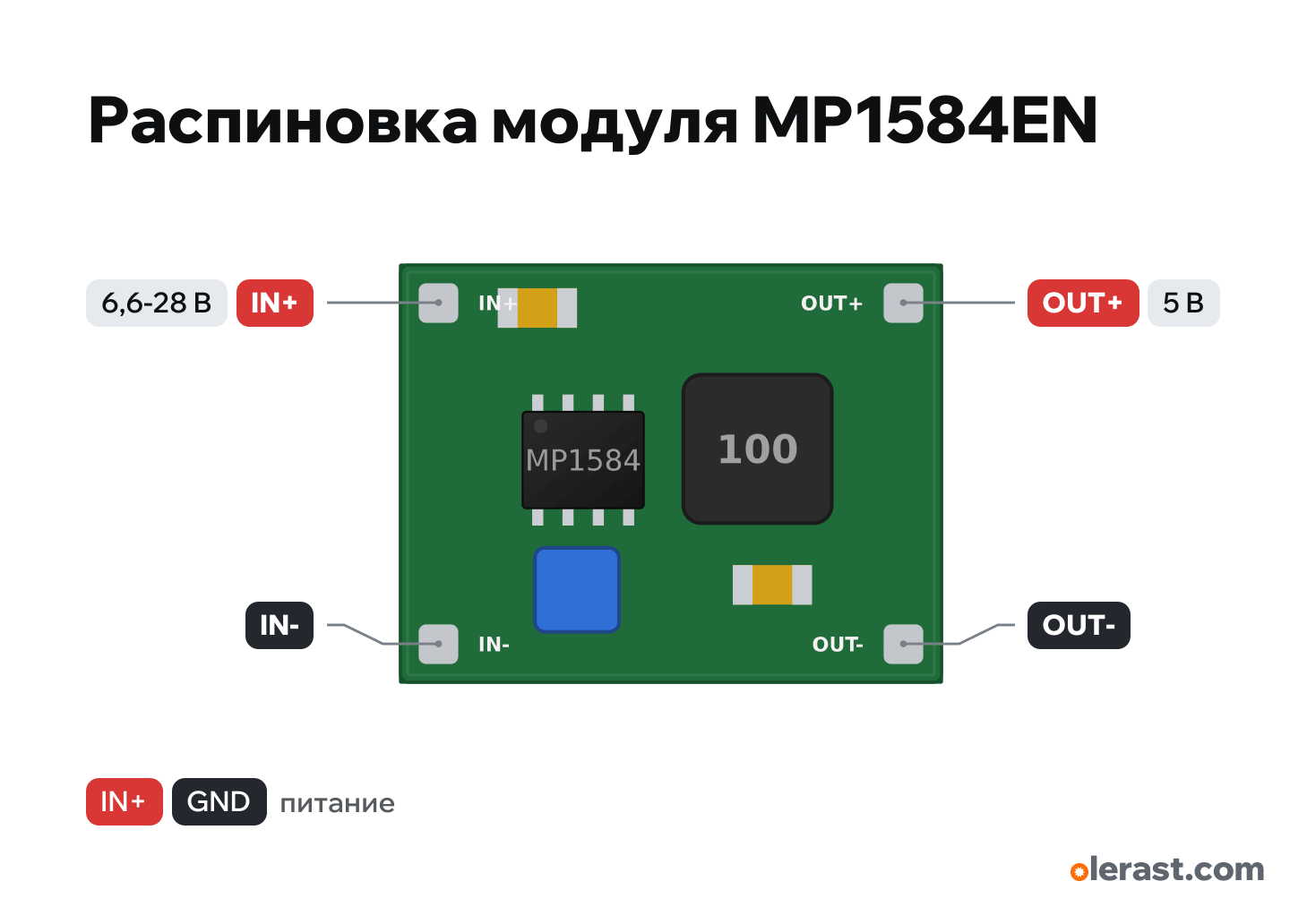

Вид сверху, вход слева, выход справа.

Важно

Выход регулируемый: в конструкторе и проверке схемы он считается 5 В. Выставьте подстроечником до подключения платы, без нагрузки, с мультиметром.
Маленький и с высокой частотой: хорош для 12 В → 5 В в машине и от 2S–3S аккумуляторов. От одной банки Li-ion не работает (вход от 4,5 В).
Однооборотный подстроечник легко сбить: после настройки залить лаком или каплей клея.
Геометрия по описаниям продавцов (±0,5 мм), компоненты нарисованы примерно. Перед разводкой своей платы проверить штангенциркулем.
Долго без перегрева около 1,5 А, пики до 2–3 А.

Фиксированные версии на 3,3, 5, 9, 12 В: вместо подстроечника резистор, подпись выхода на плате.
«Mini-360» (MP2307, 17×11 мм) — другой модуль, вход до 23 В, ток до 1,8 А.

Подпись	Функции	Ограничения	Сверка
IN+	12 В	вход питания	не сверено
IN-	Земля		не сверено
OUT+	5 В	выход питания	не сверено
OUT-	Земля		не сверено

Не сверено по производителю: 4 пина из 4. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

MPS MP1584 product page and datasheetдаташит · сверено 17.10.2026вход 4,5–28 В, 3 А, 1,5 МГц, выход от 0,8 В
Eckstein: Mini DC-DC Step Down MP1584EN 0,8–20 V 3 Aсторонний источник · сверено 17.10.202622×17×4 мм, вход 4,5–28 В, выход 0,8–20 В, 3 А
ProtoSupplies: MP1584 Mini Adjustable DC-DC Step-Down Moduleсторонний источник · сверено 17.10.2026IN+, IN−, OUT+, OUT−; долго до 1,5 А, пики 2 А; падение около 1,6 В; по часовой стрелке выход меньше

Размер: 22×17×4 мм у продавцов (приблизительно).
