Распиновка тактовой кнопки 12×12 мм
Кнопка тактовая 12×12 мм (4 вывода) · Тактовая кнопка 12×12 · логика 5 В · 14,5×12,7 мм · 4 пина
сверено частично17.10.2026

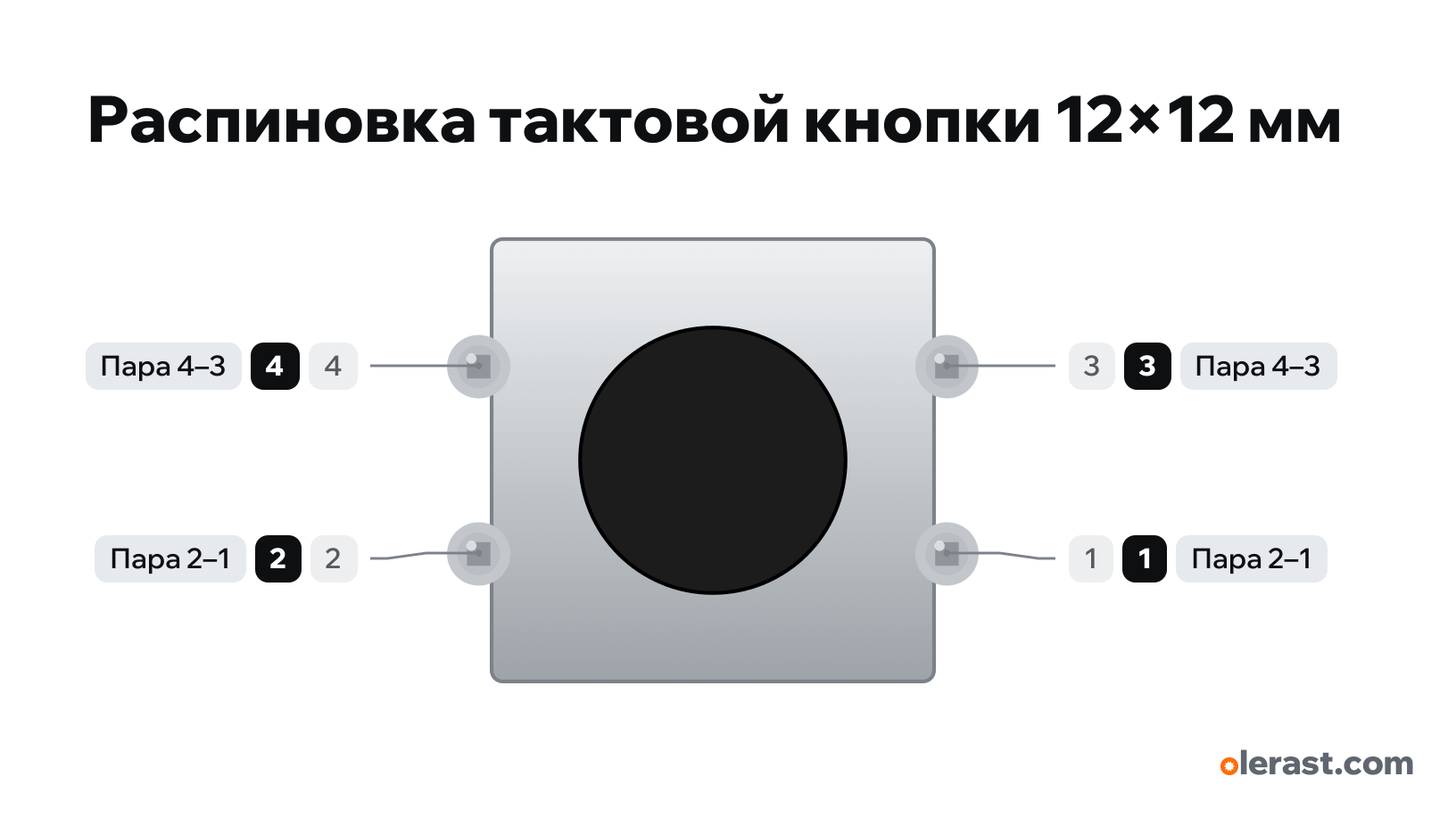

Вид сверху: 4 слева сверху, 3 справа сверху, 2 слева снизу, 1 справа снизу (как в даташите Omron).
Скачать PNG- Чип
- Тактовая кнопка 12×12
- Логика
- 5 В
Важно
- Выводы, между которыми 6,5 мм (у 12×12 — 12,5 мм), соединены внутри всегда; кнопка замыкает их с другой парой. Если оба провода на соединённые выводы, кнопка «нажата» всегда.
- Проще всего: один вывод на GPIO, вывод по диагонали — на GND, в коде pinMode(pin, INPUT_PULLUP): отпущена — HIGH, нажата — LOW.
- В макетке — через центральный канал: соединённые выводы попадают в разные половины.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| 4 | вывод 4 | Пара 4–3 (соединены внутри) | не по производителюРаскладка 12×12 по B3F-4000 (Omron), у безымянных 12×12 та же схема 4–3/2–1, но шаг 12,5×5 бывает 12×5. | |
| 2 | вывод 2 | Пара 2–1 (соединены внутри) | не по производителюРаскладка 12×12 по B3F-4000 (Omron), у безымянных 12×12 та же схема 4–3/2–1, но шаг 12,5×5 бывает 12×5. | |
| 3 | вывод 3 | Пара 4–3 (соединены внутри) | не по производителюРаскладка 12×12 по B3F-4000 (Omron), у безымянных 12×12 та же схема 4–3/2–1, но шаг 12,5×5 бывает 12×5. | |
| 1 | вывод 1 | Пара 2–1 (соединены внутри) | не по производителюРаскладка 12×12 по B3F-4000 (Omron), у безымянных 12×12 та же схема 4–3/2–1, но шаг 12,5×5 бывает 12×5. |
Источники
Не сверено по производителю: 4 пина из 4. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Omron B3F Tactile Switch (6×6, 12×12)даташит · сверено 17.10.2026вид сверху: выводы 4 и 3 соединены, 2 и 1 соединены, кнопка между парами; 6×6: выводы через 6,5 (соединённые) и 4,5 мм; 12×12 (B3F-4000): 12,5 и 5,0 мм; 50 мА, 24 В
Размер: корпус 12×12; выводы 12,5×5,0 мм нарисованы на 12,7×5,08 (сетка макетки) (приблизительно).
