Распиновка DIP-переключателя на 4 позиции
DIP-переключатель на 4 позиции · DIP-переключатель 4 поз. · логика 5 В · 11,16×10,16 мм · 8 пинов
сверено частично17.10.2026

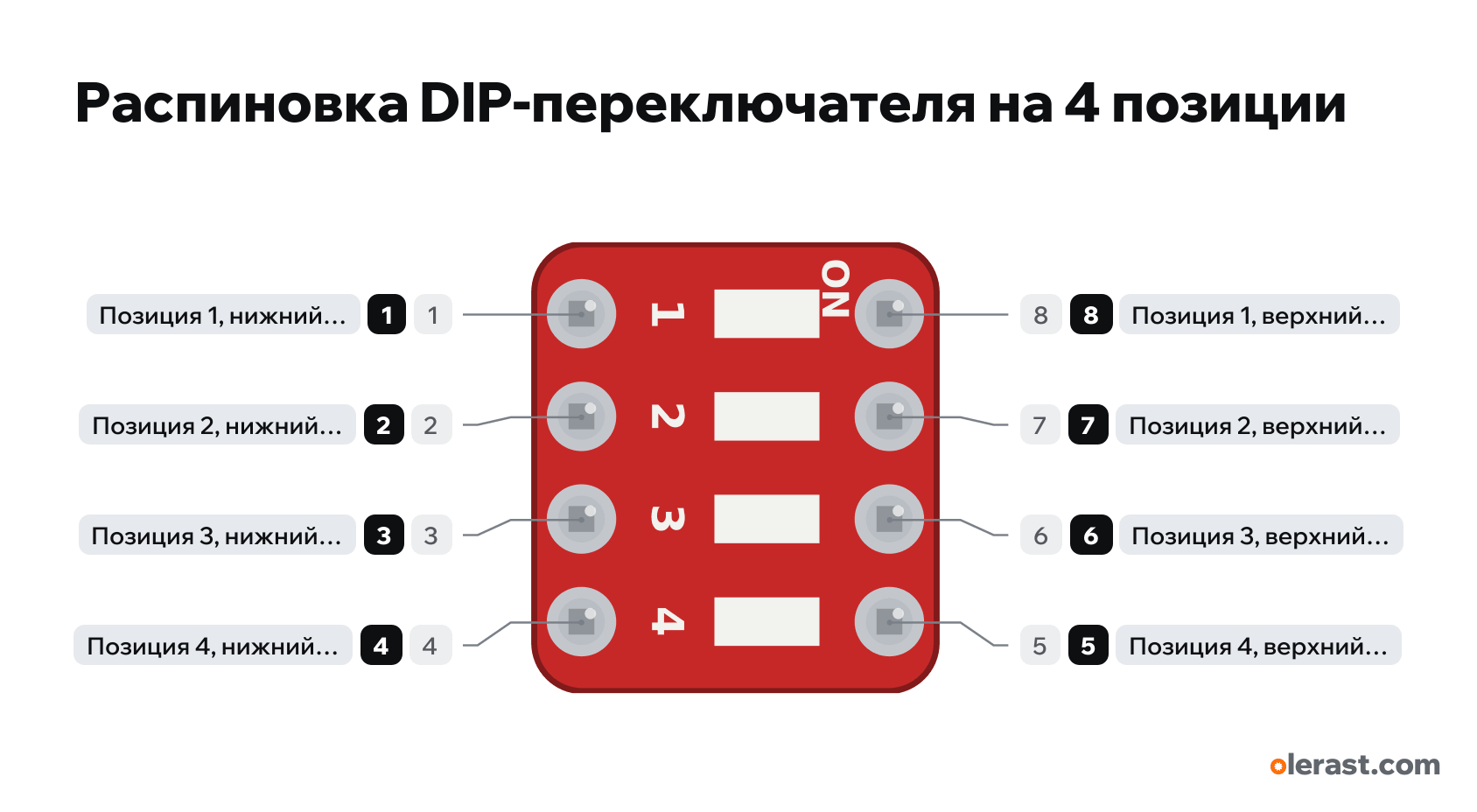

Вид сверху, надпись ON сверху: выводы 1…n снизу слева направо, n+1…2n сверху справа налево, на рисунке плата повёрнута на 90°.
Скачать PNG- Чип
- DIP-переключатель 4 поз.
- Логика
- 5 В
Важно
- Позиция k замыкает нижний вывод k с верхним 9−k, когда движок сдвинут к надписи ON.
- Для настроек: все нижние выводы на GND, верхние на GPIO с INPUT_PULLUP: ON — LOW.
- Число позиций меняется у детали в конструкторе (2, 4, 6, 8): провода на оставшихся позициях сохраняются.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| 8 | вывод 8 | Позиция 1, верхний вывод | не по производителюНумерация выводов по стандартной раскладке DIP (как в KiCad и у CTS 206); даташит производителя не скачался. | |
| 7 | вывод 7 | Позиция 2, верхний вывод | не по производителюНумерация выводов по стандартной раскладке DIP (как в KiCad и у CTS 206); даташит производителя не скачался. | |
| 6 | вывод 6 | Позиция 3, верхний вывод | не по производителюНумерация выводов по стандартной раскладке DIP (как в KiCad и у CTS 206); даташит производителя не скачался. | |
| 5 | вывод 5 | Позиция 4, верхний вывод | не по производителюНумерация выводов по стандартной раскладке DIP (как в KiCad и у CTS 206); даташит производителя не скачался. | |
| 1 | вывод 1 | Позиция 1, нижний вывод | не по производителюНумерация выводов по стандартной раскладке DIP (как в KiCad и у CTS 206); даташит производителя не скачался. | |
| 2 | вывод 2 | Позиция 2, нижний вывод | не по производителюНумерация выводов по стандартной раскладке DIP (как в KiCad и у CTS 206); даташит производителя не скачался. | |
| 3 | вывод 3 | Позиция 3, нижний вывод | не по производителюНумерация выводов по стандартной раскладке DIP (как в KiCad и у CTS 206); даташит производителя не скачался. | |
| 4 | вывод 4 | Позиция 4, нижний вывод | не по производителюНумерация выводов по стандартной раскладке DIP (как в KiCad и у CTS 206); даташит производителя не скачался. |
Источники
Не сверено по производителю: 8 пинов из 8. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- KiCad library: Button_Switch_THT SW_DIP_SPSTxNN_Slide_W7.62mm_P2.54mmсторонний источник · сверено 17.10.2026DIP: ряды через 7,62, шаг 2,54; нумерация 1…n по одной стороне, n+1…2n по другой в обратную сторону, ключ k между k и 2n+1−k
Размер: корпус DIP, ряды через 7,62 мм, шаг 2,54 (приблизительно).
