Распиновка тактовой кнопки 6×6 мм
Кнопка тактовая 6×6 мм (4 вывода) · Тактовая кнопка 6×6 · логика 5 В · 9,4×7,62 мм · 4 пина
сверено17.10.2026

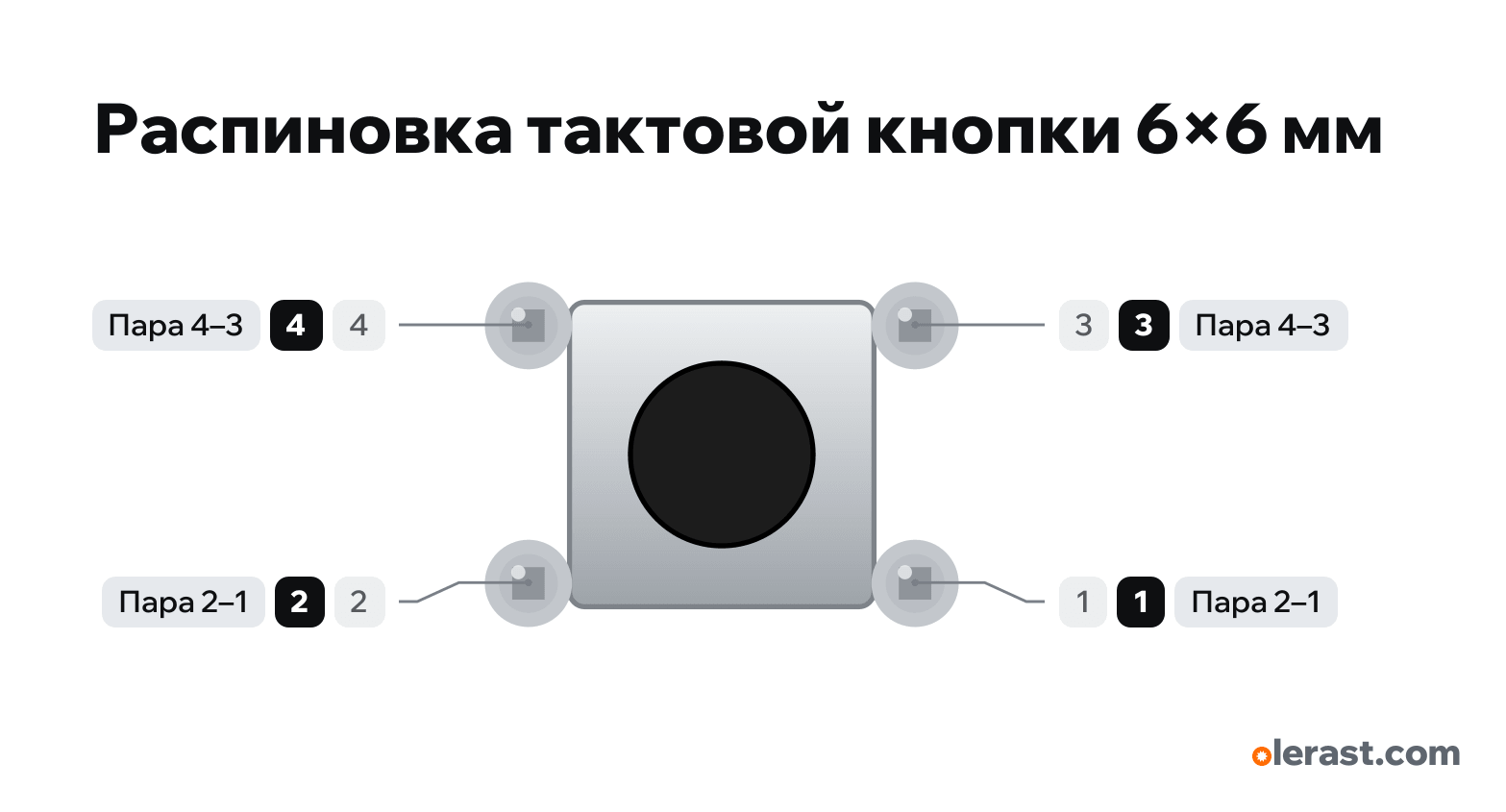

Вид сверху: 4 слева сверху, 3 справа сверху, 2 слева снизу, 1 справа снизу (как в даташите Omron).
Скачать PNG- Чип
- Тактовая кнопка 6×6
- Логика
- 5 В
Важно

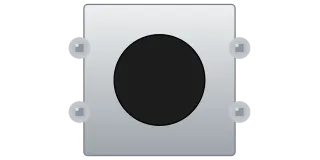

- Выводы, между которыми 6,5 мм (у 12×12 — 12,5 мм), соединены внутри всегда; кнопка замыкает их с другой парой. Если оба провода на соединённые выводы, кнопка «нажата» всегда.
- Проще всего: один вывод на GPIO, вывод по диагонали — на GND, в коде pinMode(pin, INPUT_PULLUP): отпущена — HIGH, нажата — LOW.
- В макетке — через центральный канал: соединённые выводы попадают в разные половины.
Все пины
Источники
Все пины сверены по документам производителя.
- Omron B3F Tactile Switch (6×6, 12×12)даташит · сверено 17.10.2026вид сверху: выводы 4 и 3 соединены, 2 и 1 соединены, кнопка между парами; 6×6: выводы через 6,5 (соединённые) и 4,5 мм; 12×12 (B3F-4000): 12,5 и 5,0 мм; 50 мА, 24 В
Размер: корпус 6×6; выводы 6,5×4,5 мм нарисованы на 7,62×5,08 (через канал макетки) (приблизительно).
