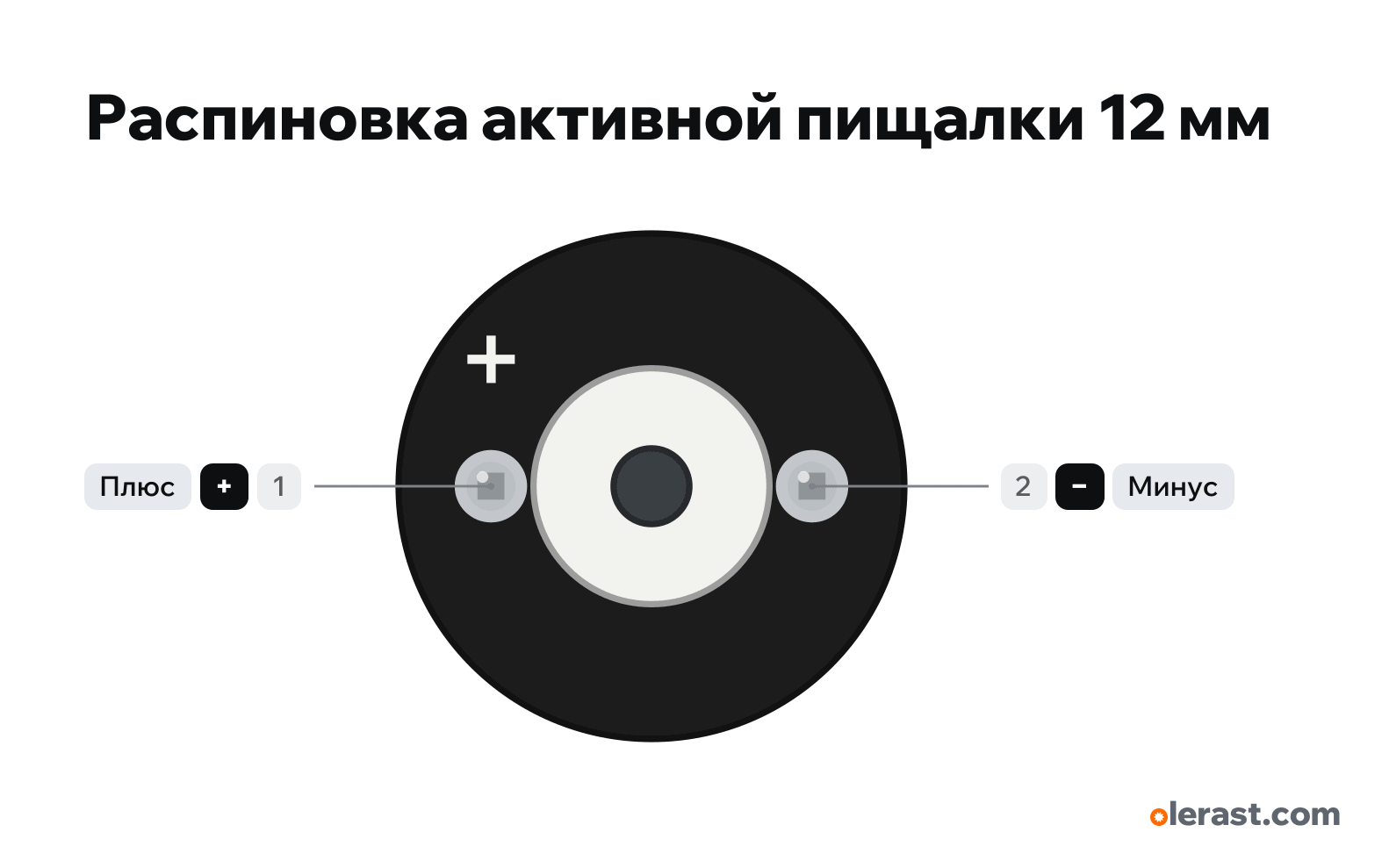

Распиновка активной пищалки 12 мм
Пищалка активная 12 мм, 5 В (свой генератор) · Активная пищалка · логика 5 В · 12,4×12,4 мм · 2 пина
сверено частично17.10.2026
Важно
- Пищит сама от постоянного напряжения: digitalWrite(HIGH). С tone() звучит хрипло — для мелодий нужна пассивная.
- Полярная: «+» (длинный вывод) к плюсу. До 30 мА — больше, чем рекомендуется брать с одного пина: лучше через транзистор (S8050, BC547) или модуль пищалки.
- Отличить от пассивной: снизу залита (нет платы), от батарейки 3–5 В пищит сразу.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| + | вывод 1 | Плюс: длинный вывод, «+» на корпусе | не по производителюБезымянные TMB12A05 из наборов по параметрам близки к Same Sky (4–8 В, до 30 мА), но даташиты у продавцов разные. | |
| − | вывод 2 | Минус | не по производителюБезымянные TMB12A05 из наборов по параметрам близки к Same Sky (4–8 В, до 30 мА), но даташиты у продавцов разные.На других ревизиях подписан: - |
Источники
Не сверено по производителю: 2 пина из 2. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Same Sky (CUI Devices) CMI-1295IC-0585T magnetic buzzer, internally driven (09/11/2024)даташит · сверено 17.10.2026Ø12 мм, со встроенным генератором; 4–7 В, номинал 5 В, до 30 мА, 2400 Гц, 85 дБ; полярность «+»
Размер: Ø12 мм, выводы через 7,6 мм нарисованы на 7,62 (приблизительно).
