Распиновка модуля активной пищалки
Модуль пищалки (VCC, I/O, GND, активный низкий уровень) · Пищалка + S8550 · логика 5 В · 33×13 мм · 3 пина
сверено частично17.10.2026

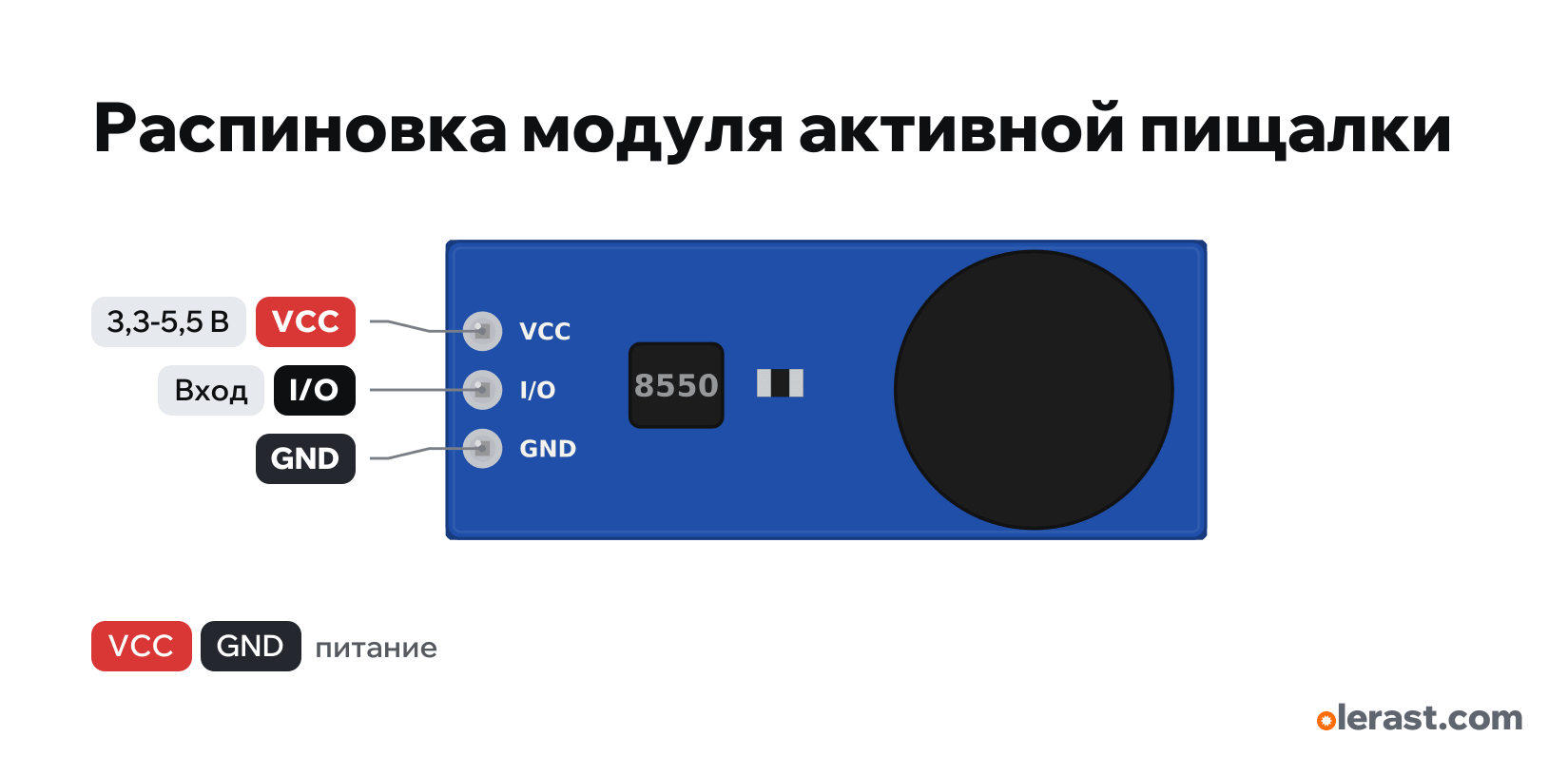

Вид сверху, гребёнка слева.
Скачать PNG- Чип

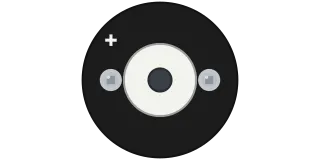

- Пищалка + S8550
- Логика
- 5 В
- Питание
- VCC 3,3-5,5 В
Важно
- Активный низкий уровень: пищит при LOW на I/O. После сброса пин ESP32 ненадолго в высоком сопротивлении — модуль может пискнуть.
- От 3,3 В пищит тише; если VCC 5 В, а логика 3,3 В, PNP может не закрыться полностью (тихий писк при HIGH): питайте модуль от 3,3 В.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| VCC | 5 В | вход питания | не по производителюСхема и порядок выводов по продавцам; бывают модули с активным высоким уровнем на NPN (S8050) и порядком S, +, −. | |
| I/O | не по производителюСхема и порядок выводов по продавцам; бывают модули с активным высоким уровнем на NPN (S8050) и порядком S, +, −.Активный низкий уровень: digitalWrite(pin, LOW) — пищит, HIGH — тихо.На других ревизиях подписан: IO, SIG, S | |||
| GND | Земля | не по производителюСхема и порядок выводов по продавцам; бывают модули с активным высоким уровнем на NPN (S8050) и порядком S, +, −. |
Источники
Не сверено по производителю: 3 пина из 3. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- onsemi SS8550 PNP (схема модуля на S8550)даташит · сверено 17.10.2026PNP ключ: открывается при базе ниже эмиттера (VCC), то есть при LOW на входе
- Handson Technology: Active Buzzer Module (low level trigger)сторонний источник · сверено 17.10.2026выводы VCC, I/O, GND; 3,3–5 В; LOW на I/O — звук
Размер: около 33×13 мм, по фото (приблизительно).
Частые вопросы
- Какое напряжение питания у модуля активной пищалки?
- VCC: 3,3-5,5 В. Логика 5 В.
