Распиновка пассивной пищалки 12 мм
Пищалка пассивная 12 мм (нужен ШИМ) · Пассивная пищалка (катушка) · логика 5 В · 12,4×12,4 мм · 2 пина
сверено частично17.10.2026

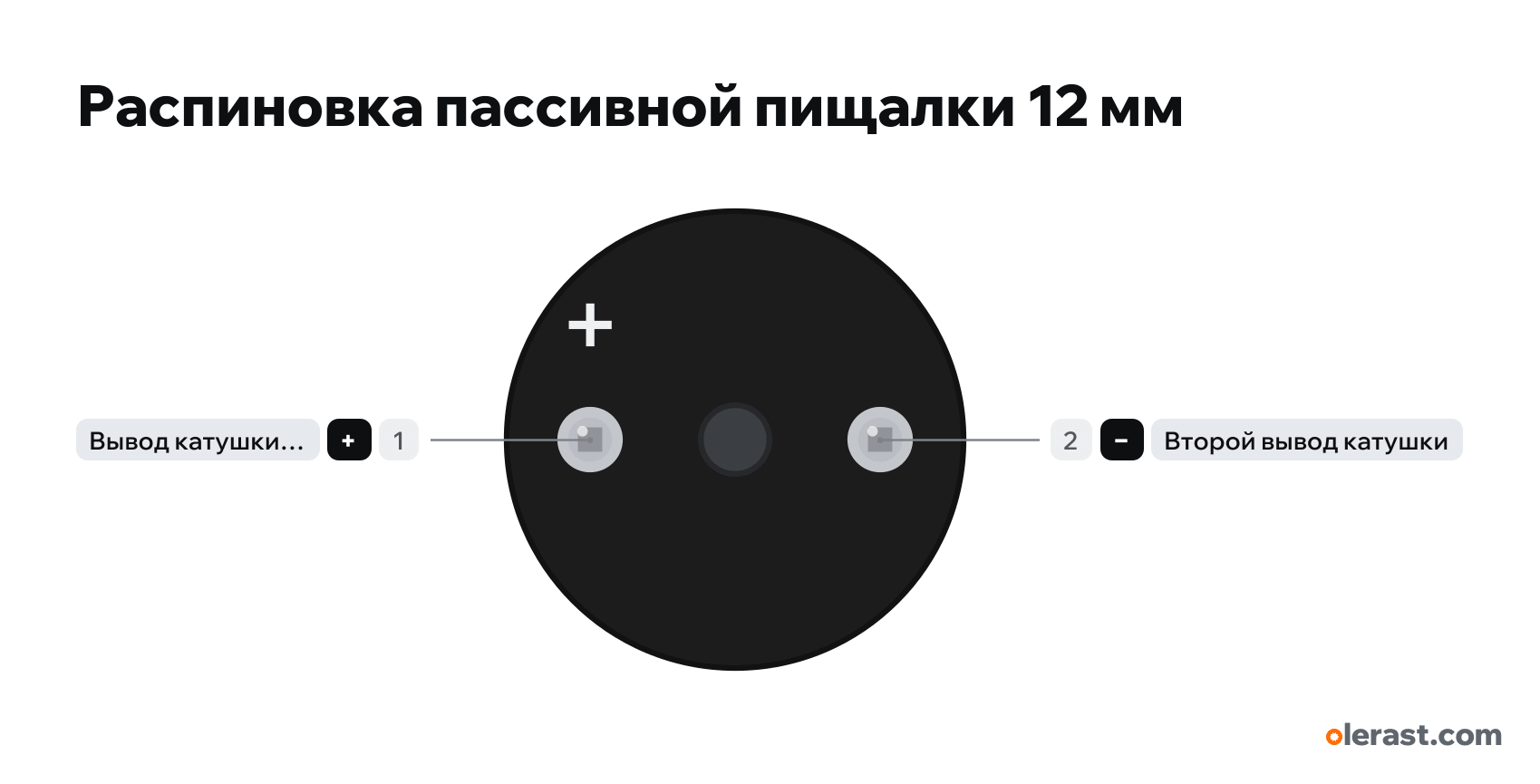

Вид сверху, «+» слева.
Скачать PNG- Чип
- Пассивная пищалка (катушка)
- Логика
- 5 В
Важно
- Сама не пищит: нужна частота 2–4 кГц, tone(pin, 2700) у Arduino или ledcWriteTone у ESP32.
- Катушка 16–42 Ом: от пина напрямую ток 80–200 мА в импульсе — пин не выдержит. Через транзистор (S8050, BC547) и диод 1N4148 параллельно пищалке.
- Отличить от активной: снизу видна зелёная плата, от батарейки только щёлкает.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| + | вывод 1 | Вывод катушки, отмечен «+» | не по производителюУ пищалок из наборов катушка бывает 16 Ом (до 100 мА от 5 В): берите транзистор. | |
| − | вывод 2 | Второй вывод катушки | не по производителюУ пищалок из наборов катушка бывает 16 Ом (до 100 мА от 5 В): берите транзистор.На других ревизиях подписан: - |
Источники
Не сверено по производителю: 2 пина из 2. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Same Sky (CUI Devices) CEM-1203(42) magnetic transducer (01/29/2025)даташит · сверено 17.10.2026Ø12×8,5 мм, без генератора: меандр 2048 Гц, 3,5 В (до 5 В), катушка 42 Ом, 35–42 мА
Размер: Ø12 мм, выводы через 7,6 мм нарисованы на 7,62 (приблизительно).
