Какое напряжение питания у модуля DHT22 на плате?

+: 3,3-5,5 В. Логика 3,3 В.

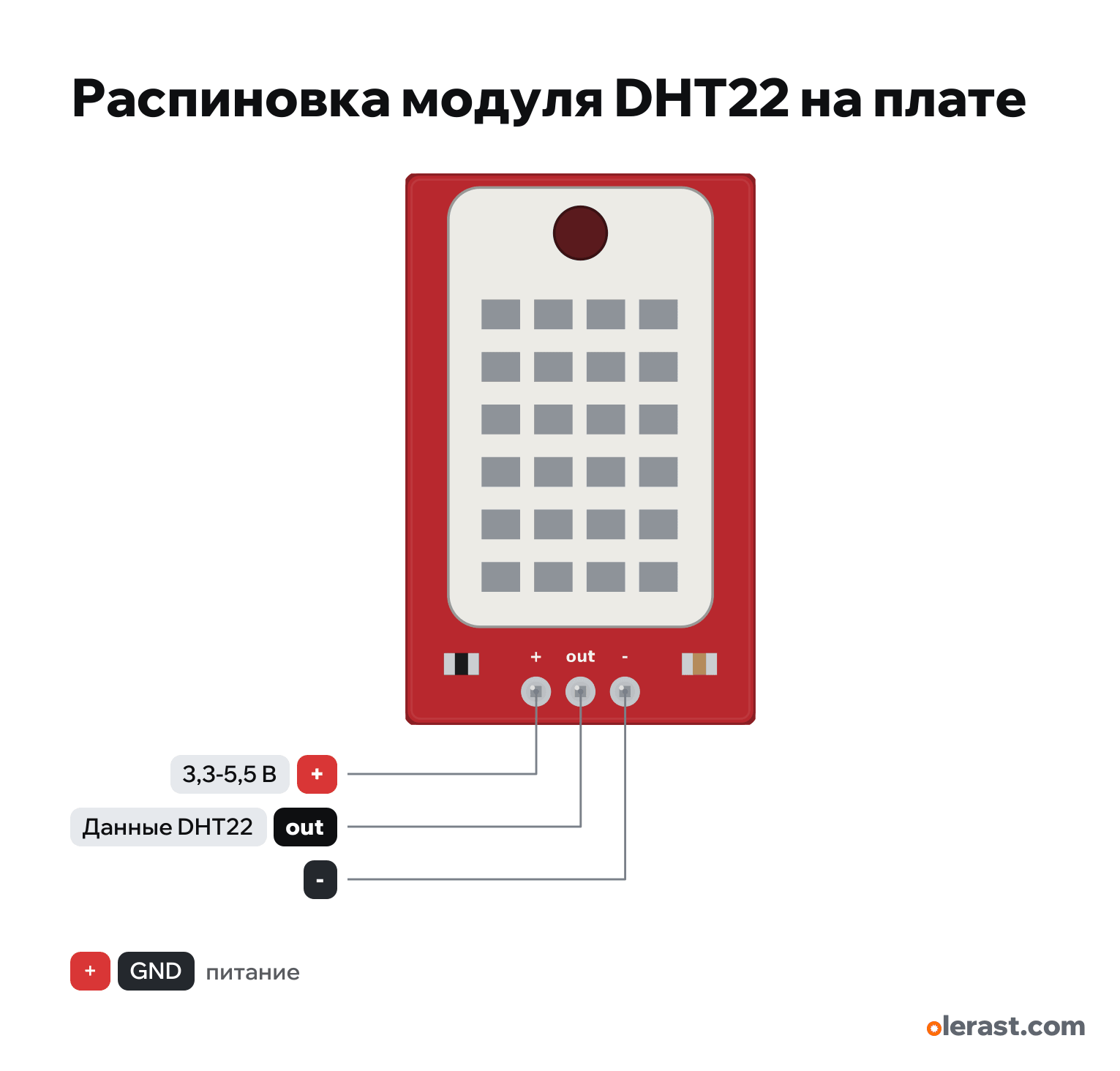

Распиновка модуля DHT22 на плате

Модуль DHT22 (AM2302) на плате (+, out, −) · DHT22 (AM2302) · логика 3,3 В · 20×31,5 мм · 3 пина

сверено частично20.10.2026

Вид сверху, датчик сверху, гребёнка снизу: +, out, − слева направо.

К ESP32: + на 3V3, out на GPIO с выходом (не 34-39), − на GND. Подтяжка на плате.
К Arduino: + на 5V, out на D2.
Опрос не чаще раза в 2 секунды; в библиотеке тип DHT22.
Плата и детали нарисованы по фото, размеры не измерены.

Платы с подписями VCC, DAT, GND или S, +, − (по образцу KY): порядок сверять по надписям.

Подпись	Функции	Ограничения	Сверка
+	3.3 В	вход питания	не по производителю
out	Данные DHT22 (шина Aosong)	подтяжка к питанию на плате	не по производителю
-	Земля		не по производителю

Не сверено по производителю: 3 пина из 3. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.

Components101: DHT22 Sensor Pinout, Specs, Equivalentsсторонний источник · сверено 20.10.2026модуль 3 вывода: 1 Vcc, 2 Data, 3 Ground; подтяжка и конденсатор на модуле
ShillehTek: DHT22 Digital Temperature and Humidity Sensor Module with cableсторонний источник · сверено 20.10.2026выводы VCC, DATA, GND; подтяжка 10 кОм между DATA и VCC и конденсатор на плате; 3,3-5,5 В; опрос не чаще раза в 2 с; около 22×28 мм
Aosong DHT22 Digital-output relative humidity & temperature sensor (копия SparkFun)даташит · сверено 20.10.2026выводы 1 VDD, 2 DATA, 3 NULL, 4 GND слева направо; питание 3,3-6 В; ток 1-1,5 мА при измерении, 40-50 мкА в ожидании; период опроса больше 2 с; корпус 15,1×25,1×7,7 мм с ушком Ø3, решётка 20 мм; 0-100 %RH ±2 %, -40...80 °C ±0,5 °C

Размер: у продавцов около 22×28 мм; плата, датчик и гребёнка нарисованы по фото, не образмерены (приблизительно).

Какое напряжение питания у модуля DHT22 на плате?: +: 3,3-5,5 В. Логика 3,3 В.
