Распиновка модуля DS18B20 KY-001
Модуль DS18B20 KY-001 (S, +V, −) · DS18B20 · логика 3,3 В · 15×18,5 мм · 3 пина
сверено частично20.10.2026

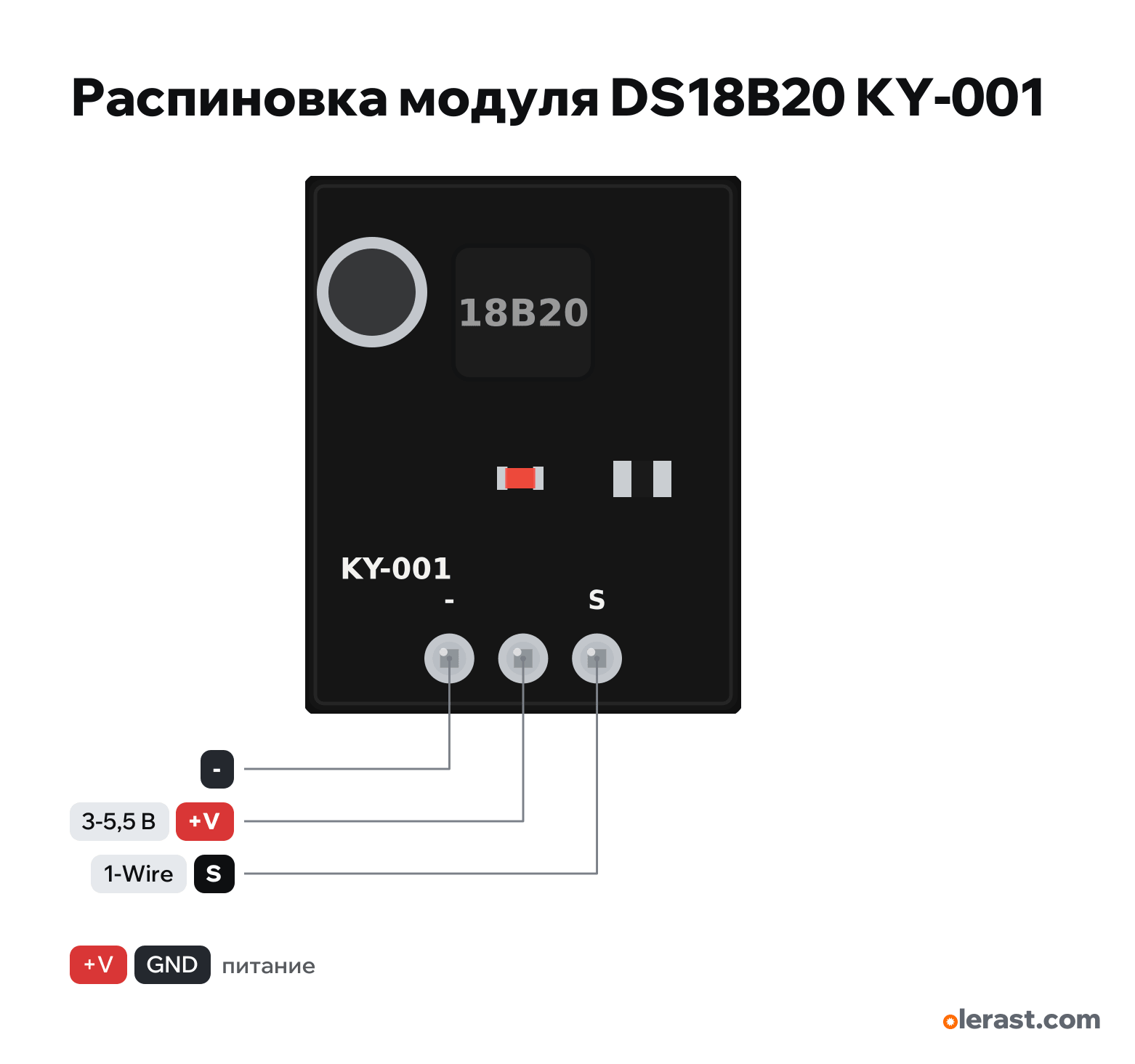

Вид сверху, датчик сверху, гребёнка снизу: −, +V, S слева направо (как на рисунке подключения Joy-IT).
Скачать PNG- Чип
- DS18B20
- Логика
- 3,3 В
- Питание
- +V (средний вывод) 3-5,5 В
Важно
- К ESP32: +V на 3V3, − на GND, S на GPIO с выходом (не 34-39). Подтяжка уже на плате.
- К Arduino: +V на 5V, S на D2 или D4 (пример Joy-IT), − на GND.
- Библиотеки OneWire и DallasTemperature, на ESP32 то же.
- Плата и детали нарисованы по фото Joy-IT, размеры не измерены.
Ревизии и клоны
- У части модулей KY-001 подписи S, +, − или DAT, VCC, GND; порядок сверять по надписям на плате.
- Переходники для водонепроницаемого щупа с клеммником и резистором: подписи и порядок у продавцов разные, сверять по надписям.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| - | Земля | не по производителюСхемы модуля нет: порядок и подписи по рисунку подключения Joy-IT (−, +V, S). У клонов KY-001 подписи бывают другими; номинал подтяжки по фото. Сверять подписи на своей плате.На других ревизиях подписан: −, GND, G | ||
| +V | 3.3 В | вход питания | не по производителюСхемы модуля нет: порядок и подписи по рисунку подключения Joy-IT (−, +V, S). У клонов KY-001 подписи бывают другими; номинал подтяжки по фото. Сверять подписи на своей плате.Средний вывод без подписи на плате.На других ревизиях подписан: VCC, +, V | |
| S | 1-Wire: данные DS18B20 | подтяжка к питанию на плате | не по производителюСхемы модуля нет: порядок и подписи по рисунку подключения Joy-IT (−, +V, S). У клонов KY-001 подписи бывают другими; номинал подтяжки по фото. Сверять подписи на своей плате.Подтяжка к +V на плате: внешний резистор не нужен.На других ревизиях подписан: Signal, DQ, DAT, OUT |
Источники
Не сверено по производителю: 3 пина из 3. У таких пинов в карточке написано, чем они подтверждены и где источники расходятся.
- Joy-IT KY001 Temperature sensor, datasheet (05.09.2023)руководство · сверено 20.10.2026DS18B20, 1-Wire, рабочее напряжение 3,3 В, 15×25×8 мм; на фото гребёнка с подписями S и −
- Joy-IT KY-001 Temperatursensor, Anleitung (23.04.2024)руководство · сверено 20.10.2026рисунок подключения: − слева, средний +V, S справа; Signal к D4, +V к 5V, GND к GND у Arduino; +V к 3,3 В у Raspberry Pi
- Maxim DS18B20 Programmable Resolution 1-Wire Digital Thermometer (REV 042208, копия Adafruit)даташит · сверено 20.10.2026TO-92, вид на маркировку: 1 GND, 2 DQ, 3 VDD; питание 3,0-5,5 В; активный ток 1-1,5 мА, ожидание 750-1000 нА; подтяжка 4,7 кОм; паразитное питание с VDD на GND и сильной подтяжкой при измерении, выше 100 °C не рекомендуется; 12 бит до 750 мс
Размер: у Joy-IT 15×25×8 мм вместе с гребёнкой; плата и детали по фото, не образмерены (приблизительно).
Частые вопросы
- Какое напряжение питания у модуля DS18B20 KY-001?
- +V (средний вывод): 3-5,5 В. Логика 3,3 В.
