Распиновка радара LD2410C
HLK-LD2410C, радар присутствия 24 ГГц (UART и OUT) · радар FMCW 24 ГГц · логика 3,3 В · 22×16 мм · 5 пинов
сверено17.10.2026

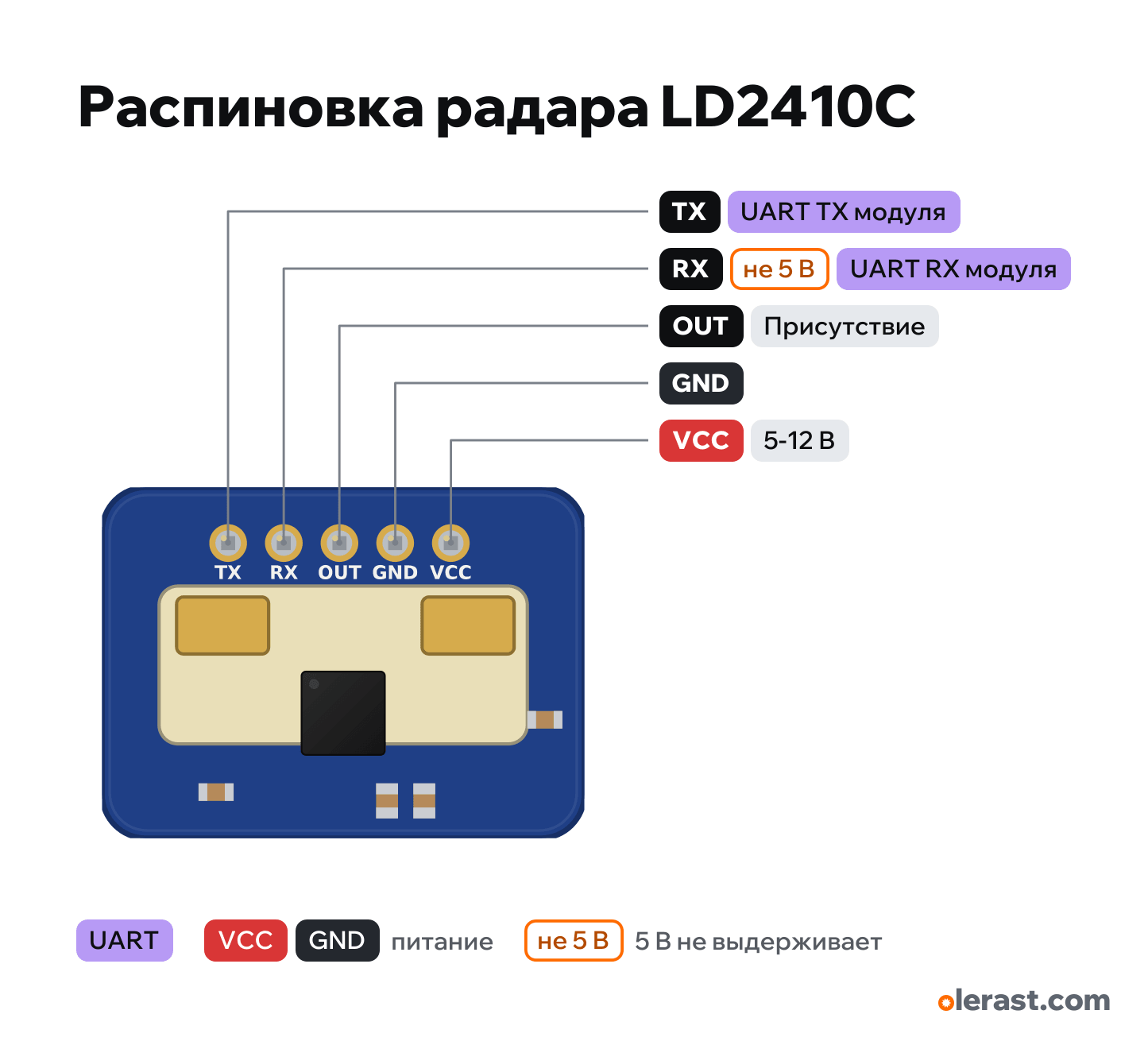

Вид со стороны антенн, отверстия под выводы сверху.
Скачать PNG- Чип
- радар FMCW 24 ГГц
- Логика
- 3,3 В
- Питание
- VCC 5-12 В
Важно
- UART 256000 бод: у Arduino Uno и Nano SoftwareSerial столько не тянет, нужен аппаратный UART (ESP32, Mega, Pico). Скорость меняется командой.
- Выход OUT можно читать без UART: высокий, пока в зоне есть человек.
- Питание 5 В от источника на 200 мА и больше; уровни выводов 3,3 В.
- Положение отверстий по горизонтали измерено по рисунку Hi-Link (±0,3 мм); расстояние 2,54 от края и шаг образмерены.
- Настройка по Bluetooth приложением HLKRadarTool или по UART (ESPHome ld2410).
Ревизии и клоны
- HLK-LD2410 и LD2410B: разъём 1,25 мм и размер 7×35 мм — другие модули.
- LD2410S: другой протокол и питание 3,3 В.
Все пины
| Подпись | Номер | Функции | Ограничения | Сверка |
|---|---|---|---|---|
| TX | UART TX модуля: 256000 бод, 8N1 | свереноК RX платы.На других ревизиях подписан: UART_Tx | ||
| RX | UART RX модуля | не терпит 5 В | свереноУровень 3,3 В: от TX Arduino на 5 В через делитель (терпимость к 5 В производитель не указывает).На других ревизиях подписан: UART_Rx | |
| OUT | сверено | |||
| GND | Земля | сверено | ||
| VCC | 5 В | вход питания | сверено |
Источники
Все пины сверены по документам производителя.
- Hi-Link HLK-LD2410C manual v1.00 (копия sudo.is)руководство · сверено 17.10.2026плата 16×22, 5 отверстий Ø0,9 с шагом 2,54 на 2,54 мм от края, штыри с завода не впаяны; выводы TX, RX, OUT, GND, VCC; VCC 5–12 В (рекомендовано 5), уровни 3,3 В, средний ток 79 мА, источник > 200 мА
- Hi-Link HLK-LD2410C serial communication protocol v1.00даташит · сверено 17.10.2026таблица выводов, UART 256000 бод, 1 стоп-бит, без чётности; OUT высокий при присутствии
Размер: 22×16 по чертежу Hi-Link (в таблице характеристик того же руководства ошибочно 7×35 — это размер LD2410B).
Частые вопросы
- Какое напряжение питания у радара LD2410C?
- VCC: 5-12 В. Логика 3,3 В.
